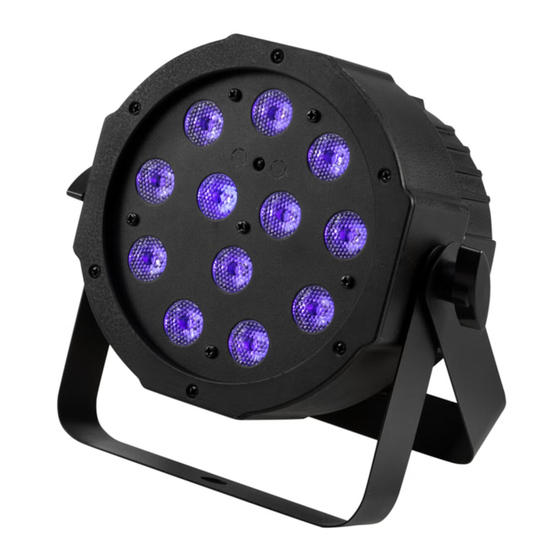

EuroLite LED SLS-12 User Manual

Uv floor spot
Hide thumbs Also See for LED SLS-12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED
SLS-12
UV Floor Spot
Bedienungsanleitung
User Manual
LED SLS-12 UV Floor
LED-Floorspot mit 12 x 1-W-UV LEDs, inkl. IR-Fernbedienung
LED floor spot with
12 x 1 W UV LEDs,
STAND
DMX
ALONE
No. 51915283
www.eurolite.de
incl. IR remote control
MASTER
SLAVE
REMOTE
UV
CONTROL
12°
STROBE
(optional)
USB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED SLS-12 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED SLS-12

Summary of Contents for EuroLite LED SLS-12

  • Page 1 SLS-12 UV Floor Spot Bedienungsanleitung User Manual LED SLS-12 UV Floor LED-Floorspot mit 12 x 1-W-UV LEDs, inkl. IR-Fernbedienung LED floor spot with 12 x 1 W UV LEDs, incl. IR remote control STAND MASTER REMOTE 12° STROBE SLAVE ALONE...

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51915283 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00134615, Version 1.0...

  • Page 3: Einführung

    Flache Gehäuseform für minimalen Platzbedarf • Ausgestattet mit 12 leistungsstarken 1-W-UV-LEDs • Auto-, Musik-, Master/Slave- und DMX-Modus • Kompatibel zu QuickDMX – das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Integrierte Showprogramme im Auto- und Musikmodus •...

  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorderseite 1) Feststellschraube 3) IR-Sensor für Fernbedienung 2) UV-LED 4) Stand-/Montagebügel Rückseite 5) USB-Buchse für QuickDMX-Funksender 8) DMX-Eingang 6) LED-Display mit Bedientasten 9) DMX-Ausgang 7) Mikrofon 10) Netzanschluss 6/28 00134615, Version 1.0...

  • Page 7: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 8: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 5 Startadresse 9 DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Page 9: Anschluss Ans Netz

    ANSCHLUSS ANS NETZ Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Stecken Sie den Netzstecker in eine Steckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an.

  • Page 10: Standalone-Betrieb

    IR-Fernbedienung aus Version V1.0 V1.0 Aktuelle Software-Version Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen 4 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER.

  • Page 11: Master/Slave-Betrieb Mit Mehreren Geräten

    Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAU anzeigt.

  • Page 12: Dmx-Betrieb

    DMX-Betrieb Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 4 Steuerkanäle. Es kann aber auch in einen Modus mit 1 oder 3 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt werden.

  • Page 13: Reinigung Und Wartung

    4-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe-Effekt mit zunehmender Geschwindigkeit 0-100% 000 – 255 UV 0-100% 000 – 009 Keine Funktion 010 – 039 Auto Programm 1, mit zunehmender Geschwindigkeit 040 –...

  • Page 14: Technische Daten

    Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 02.08.2021 Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-5 3x600mm bis 5kg silber Best.-Nr. 58010360 EUROLITE DMX Kabel XLR 3pol 5m schwarz Best.-Nr. 3022785K PSSO DMX Kabel XLR 3pol 5m schwarz Neutrik Best.-Nr.

  • Page 15: Introduction

    Built-in auto and music show programs • Address setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound control via built-in microphone with adjustable microphone sensitivity • 1, 3 or 4 DMX channels selectable •...

  • Page 16: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 17 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55 °C during use. Avoid contact by persons and materials. •...

  • Page 18: Description Of The Device

    DESCRIPTION OF THE DEVICE Front panel 1) Fixation screw 3) IR sensor for remote control 2) UV LED 4) Standing/mounting brackets Back panel 5) USB port for QuickDMX wireless receive 8) DMX input 6) LED display with operating buttons 9) DMX output 7) Microphone 10) Power supply 18/28...

  • Page 19: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.

  • Page 20: Dmx512 Connection

    DMX512 CONNECTION Device 1 Device 2 Device 3 Start Address 1 Start Address 5 Start Address 9 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.

  • Page 21: Connection To The Mains

    CONNECTION TO THE MAINS The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device to the mains. Thus it is switched on. To switch it off, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.

  • Page 22: Stand-Alone Mode

    Stand-alone mode Automatic mode In automatic mode, 4 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program (Au 1-4). Confirm with the ENTER button.

  • Page 23: Interconnecting Several Devices (Master/Slave Operation)

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Page 24: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 4 control channels. However, it can also be switched to a mode with 1 or 3 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.

  • Page 25: Cleaning And Maintenance

    4-channel mode Channel Value Function 000 – 255 Total brightness 0-100% Master dimmer 000 – 009 No function Strobe-effect 010 – 255 Strobe effect with increasing speed 0-100% 000 – 255 UV 0-100% 000 – 009 No function 010 – 039 Auto program 1, with increasing speed 040 –...

  • Page 26: Technical Specifications

    All information is subject to change without prior notice. © 02.08.2021 Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond AG-5 3x600mm up to 5kg silver No. 58010360 EUROLITE DMX cable XLR 3pin 5m black No. 3022785K PSSO DMX cable XLR 3pin 5m black Neutrik No.
  • Page 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00126035 Version 1.0 Publ. 02/08/2021...
