  • Page 2 2/32 00109165, Version 1.1...

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51915361 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/32 00109165, Version 1.1...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-6 TCL Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Page 6: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Vielseitiger Slimline TCL-LED-Spot Bedienbar im Standalone-Modus oder über DMX • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt max. 7 Kanäle) • 2, 3, 4, 5 oder 7 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Master/Slave-Betrieb für synchrone Abläufe bei mehreren Geräten •...

  • Page 8: Installation

    (3) Netzanschluss (Kaltgeräteeinbaustecker) mit Sicherungshalter (4) Mikrofon LED SLS-6 TCL Spot No. 51915361, 4026397612882 0-240V 50/60Hz ~ 15 W T0.5 /250V (5) LED Anzeige mit Bedientasten 0.1m T =45°C T =55°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany www.steinigke.de...
  • Page 9 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.

  • Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED SLS-6 TCL Spot befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät...

  • Page 11: Anschluss Zwischen Geräten

    Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SLS-6 TCL Spot den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen.
  • Page 12 Display Programm Funktion Auswählen des DMX - Kanal - Modus Einstellen der DMX - Startadresse d 001 - d 506 7 - Kanal DMX Modus Addr d 001 - d 508 5 - Kanal DMX Modus d 001 - d 509 4 - Kanal DMX Modus d 001 - d 510 3 - Kanal DMX Modus d 001 - d 511 2 - Kanal DMX Modus Stat...

  • Page 13: Dmx-Gesteuerter Betrieb

    Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED SLS-6 TCL Spot über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein.

  • Page 14: Dmx-Protokoll

    DMX-Protokoll 2 - Kanal - Modus Kanal: Wert: Funktion: 000 - 255 Zunehmende Helligkeit 0 – 100 % Master Dimmer 000 - 009 Keine Funktion 010 - 019 020 - 029 Grün 030 - 039 Blau 040 - 049 Gelb 050 - 059 Magenta 060 - 069...
  • Page 15 130 - 139 Lavendel 140 - 149 Stahlblau 150 - 159 Stahlblau 160 - 255 Rosa 000 - 009 Keine Funktion 010 - 069 Farbüberblendung mit zunehmender Geschwindigkeit 070 - 129 Farbwechsel mit zunehmender Geschwindigkeit Musikgesteuerte Farbüberblendung mit zunehmender Interne Programme 130 - 189 Geschwindigkeit Musikgesteuerter Farbwechsel mit zunehmender...

  • Page 16: Reinigung Und Wartung

    000 - 009 Keine Funktion 010 - 069 Farbüberblendung mit zunehmender Geschwindigkeit 070 - 129 Farbwechsel mit zunehmender Geschwindigkeit Musikgesteuerte Farbüberblendung mit zunehmender Interne Programme 130 - 189 Geschwindigkeit Musikgesteuerter Farbwechsel mit zunehmender 190 - 255 Geschwindigkeit REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw.

  • Page 17: Technische Daten

    Zubehör: Best.-Nr. EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz 58010342 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik...

  • Page 18: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-6 TCL Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 19: Operating Determinations

    This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.
  • Page 20 Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog may harm the device.

  • Page 21: Description

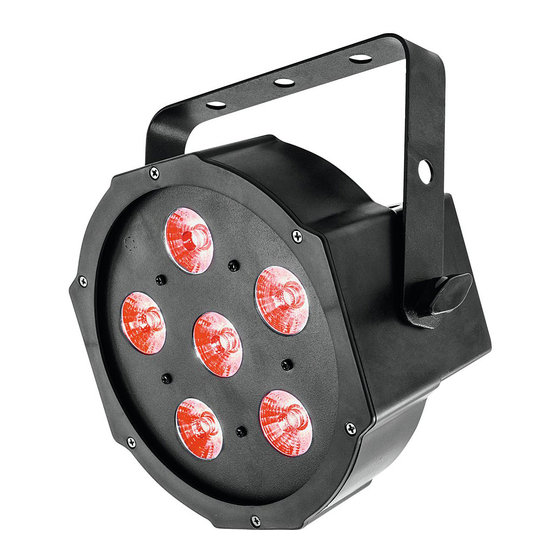

    DESCRIPTION Features Versatile slimline TCL LED spot • Operable in stand-alone mode or via DMX DMX512 control possible via any commercial DMX controller (occupies max. 7 channels) • 2, 3, 4, 5 or 7 DMX channels selectable for numerous applications •...

  • Page 22: Installation

    (3) Power supply with fuseholder (4) Microphone (5) LED Display with programming buttons LED SLS-6 TCL Spot No. 51915361, 4026397612882 0-240V 50/60Hz ~ 15 W T0.5 /250V 0.1m (6) DMX-In plug T =45°C T =55°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany www.steinigke.de...
  • Page 23 The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.

  • Page 24: Dmx-512 Connection / Connection Between Fixtures

    The master/slave-operation enables, that several devices can be synchronized and controlled by one master-device. On the rear panel of the EUROLITE LED SLS-6 TCL Spot you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices.

  • Page 25: Connection With The Mains

    Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED SLS-6 TCL Spot starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN.
  • Page 26 Display Program Description Setting DMX channel mode DMX address setting d 001 - d 506 7 - Channel DMX Mode Addr d 001 - d 508 5 - Channel DMX Mode d 001 - d 509 4 - Channel DMX Mode d 001 - d 510 3 - Channel DMX Mode d 001 - d 511 2 - Channel DMX Mode Stat...

  • Page 27: Dmx-Controlled Operation

    If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED SLS-6 TCL Spot, you may now start operating it via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the display will not blink.
  • Page 28 3 channel mode Channel: Value: Function: 000 - 255 000 - 255 Green 000 - 255 Blue 4 channel mode Channel: Value: Function: 000 - 255 Increasing brightness 0 – 100 % Master Dimmer 000 - 009 No function Strobe 010 - 255 Strobe with increasing speed 000 - 009...

  • Page 29: Cleaning And Maintenance

    7 channel mode Channel: Value: Function: 000 - 255 Increasing brightness 0 – 100 % Master Dimmer 000 - 009 No function Strobe 010 - 255 Strobe with increasing speed 000 - 255 000 - 255 Green 000 - 255 Blue 000 - 009 No function...

  • Page 30: Technical Specifications

    1 kg Accessories: EUROLITE TPC-10 Coupler, silver 59006856 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE Safety Bond A 3x600mm up to 5kg, silver 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, black 58010342 EUROLITE DMX cable XLR 3pin 3m black 3022785H...
  • Page 31 110 mm 220 mm 31/32 00109165, Version 1.1...
  • Page 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00108872.doc Version 1.0 Publ. 29/11/2017...
