Summary of Contents for Robe REDMix 3-192

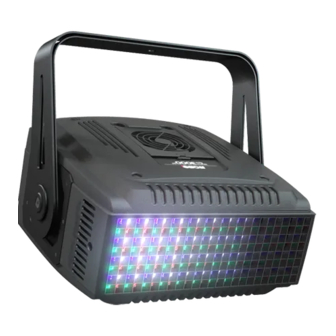

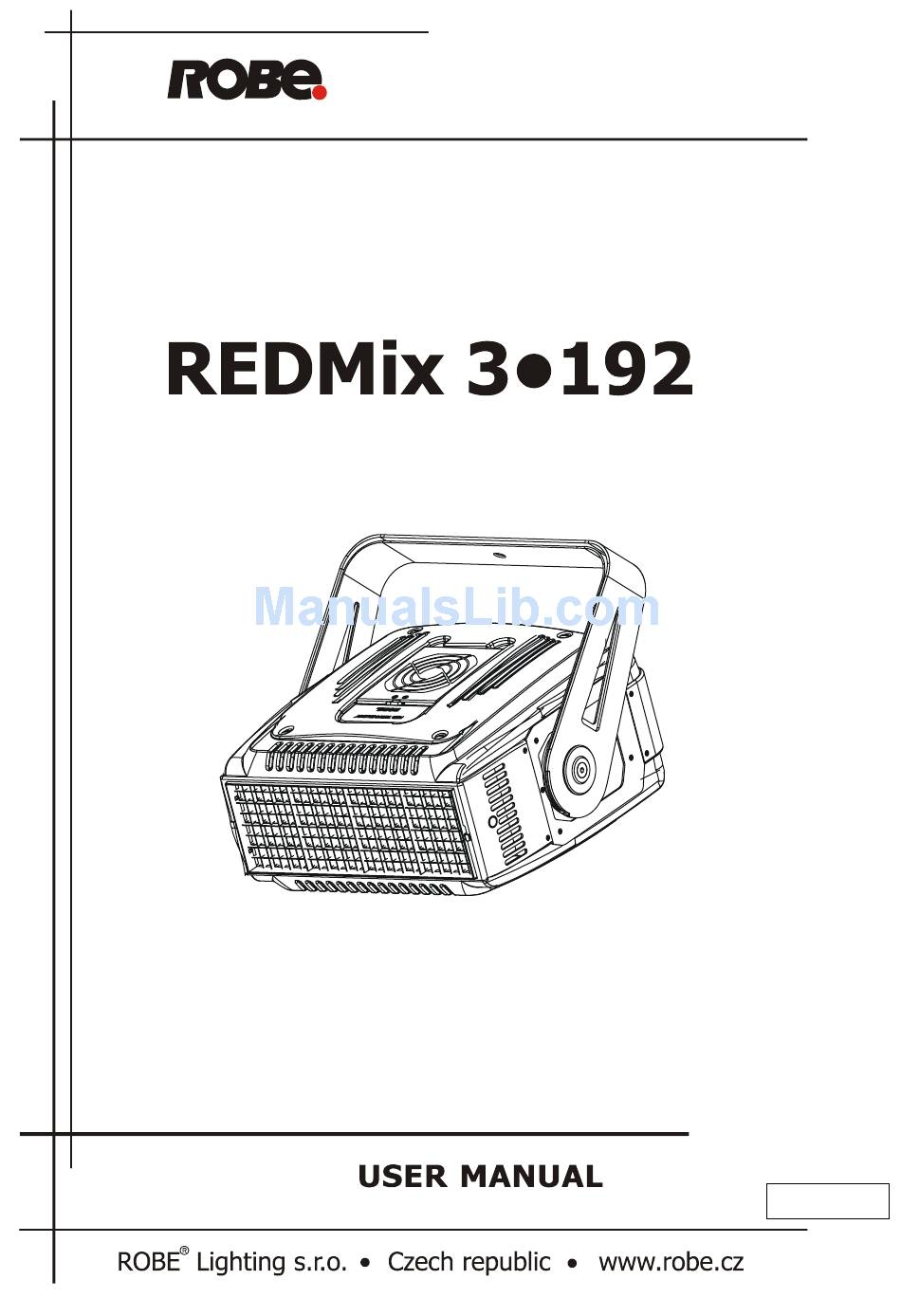

  • Page 1 Version 1.1  ...

  • Page 2: Table Of Contents

    REDMix 3•192    Table of contents    1. Safety instructions ..............................  3   2. Fixture exterior view  ..............................  5   3. Installation ..................................  5   3.1 Mounting the fixture ............................  5   3.2 Changing the lens‐array  ............................  6   3.3 Connection to the mains ............................  7   3.4 DMX 512 connection ............................  8   3.5 Master/slave connection ............................  8   3.6 Stand‐alone operation  ............................  9   4. REDMix 3•192 ‐ DMX protocol ..........................  1 0  5. Control menu map ...

  • Page 3: Safety Instructions

    REDMix 3•192    FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY  BEFORE POWERING OR INSTALLING YOUR REDMix 3‐192 !  Save it for future reference.   This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a  safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in  this manual.    The manufacturer will not accept liability for any resulting damages caused by the non‐observance of this manual  or any unauthorized modification to the device.    Please consider that damages caused by manual modifications to the device are not subject to warranty.    The REDMix 3‐192 was designed for indoor use and it is intended for professional application only. It is not for  household use.  1. Safety instructions  DANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THIS UNIT!  Make sure that the available voltage is not higher than stated on the rear panel of the fixture.  This fixture should be operated only from the type of power source indicated on the marking label. If you are not  sure of the type of power supplied, consult your authorized distributor or local power company.    Always disconnect the fixture from AC power before cleaning, removing or installing the  fuses, or any part.    Make sure that the power switch is set to off‐position before you connect the fixture to the mains. The power plug  has to be accessible after installing the fixture. Do not overload wall outlets and extension cords as this can  result in fire or electric shock.     Do not allow anything to rest on the power cord. Do not locate this fixture where the cord may be damaged by  persons walking on it.    Make sure that the power cord is never crimped or damaged by sharp edges. Check the fixture and the power cord  from time to time.    Refer servicing to qualified service personnel.    This fixture falls under protection class I. Therefore this fixture has to be connected to a mains socket outlet with  a protective  earthing connection.    Do not connect this fixture  to a dimmer pack. ...
  • Page 4 REDMix 3•192      This fixture was designed for indoor use only, do not expose this unit to rain or use near water.    When choosing the installation spot, please make sure that the fixture is not exposed to extreme heat, moisture or  dust.    Air vents and slots in the fixture´s head and base are provided for ventilation, to ensure reliable operation of the  device and to protect it from overheating.    The openings should never be covered with cloth or other materials, and never must be blocked.    This fixture should not be placed in a built‐in installation unless proper ventilation is provided.    Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.    Always use a secondary safety cable when mounting this fixture.    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture.    Do not block the front objective LEDs with any object when the fixture is under operation.    The fixture becomes very hot during operation. Allow the fixture to cool approximately 20 minutes prior to  manipulate with it.    Operate the fixture only after having familiarized with its functions. Do not permit operation by persons not  qualified for operating the fixture. Most damages are the result of unprofessional operation!    Please use the original packaging if the fixture is to be transported.    Please consider that unauthorized modifications on the fixture are forbidden due to safety reasons!    If this device will be operated in any way different to the one described in this manual, the product may suffer  damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short‐ circuit, burns, electric shock,  crash etc.  4 ...

  • Page 5: Fixture Exterior View

    REDMix 3•192    2. Fixture exterior view   1. Lens array  2. Mounting bracket  3. Covers  4. Lens‐array lock   5. Lens‐array Security  locks       Rear panel of the fixture  1. Power switch  2. DMX input/output (5‐pin XLR)  3. LED display  4. Mains input  5. Mains output   6. DMX input/output (3‐pin XLR)  7. Mode button  8. Enter button  9. Up button    10. Down button        3. Installation  3.1 Mounting the fixture  Ensure that the structure (truss) to which you are attaching  the fixtures is secure.    The fixture is supply with mounting bracket which allows truss installation or can serve as a stand for placing  directly on the stage. The mounting bracket consists of two parts and it is designed in a way that no tool is needed  to adjust desired fixture position.        5 ...

  • Page 6: Changing The Lens-Array

    REDMix 3•192    The fixture can be rigged in any orientation on a truss without altering its operation characteristics. The hole in the  mounting bracket has a diameter of 10 mm.    The installation of the fixture has to be built and constructed in a way that it can hold 10 times the weight for 1  hour without any harming deformation.    For overhead use, always install a safety rope that can hold at least 10 times the weight of the fixture. You must  only use safety rope with screw‐on carbine. Pull the safety rope through the mounting bracket of the fixture and  over the trussing system.     3.2 Changing the lens­array  The REDMix 3•192 has a 25° lens‐array module fitted as standard, and is also supplied with a glass holder for frost  filters and a grid module.     If you wish to change the lens module, follow this procedure:   1. Switch the fixture off.  2. Shift the security lock (1) to the “open “ position (black mark).  3. Press and hold the lens module lock (2) on the side cover of the fixture head and gently lift the module (3)      upward  at the side where this lock is pressed.  4. Press and hold the lens module  lock (2) on the opposite side of the fixture head and gently lift the lens module  (3)      from its placing and remove it.  5. Fit the new lens module into the fixture head and gently push it downward until the module snaps in.       Make sure that the lens module locks (2) are properly locked.  6. Shift the security lock (1) to the “locked” position (red mark) to secure the lens module in the placing.           Ensure the security lock  is in the “locked” position (RED mark) before starting the fixture operation.    It is possible to install a plastic film into the glass holder module in order to get frost light.   1. Uninstall  the 25°lens‐array module (1) as described above.  2. Insert the plastic film (2) into the slots under  partitions  in the glass holder module.   3. Install the glass holder module back to the fixture´s  head as described above.      6 ...

  • Page 7: Connection To The Mains

    REDMix 3•192    The shape (dimensions) of the plastic film depends on  its thickness and  elasticity. We advice to use 2 shapes of  plastic films:                        Thickness =< 0.5mm              Thickness > 0.5 mm              Maximum thickness of the film should not exceed 0.8 mm.    3.3 Connection to the mains  If it is necessary, install a suitable plug on the power cord, note that the cores in the power cable are colored  according to the following table.  Core (Eu)  Core (US)  Connection  Plug Terminal Marking  Brown  Black  Live                      L  Light blue  White  Neutral                      N  Yellow/Green  Green  Earth                       This device falls under class one and must be earthed (grounded)!    The REDMix 3•192 allows to connect several fixtures in a daisy chain of power cable. Use a 3‐conductor 1.5mm  ...

  • Page 8: Dmx 512 Connection

    REDMix 3•192    3.4 DMX 512 connection  The fixture is equipped with both 3‐pin and 5‐pin XLR sockets for DMX input and output. Only use a shielded twisted‐ pair cable designed for RS‐485 and 3‐pin/5‐pin  XLR‐ connectors in order to connect the controller with the fixture  or one fixture with another.    Wiring  of the XLR connectors:      DMX  output                    DMX input    XLR mounting sockets (rear view):            XLR mounting plugs (rear view):                                   1 – Shield 2 - Signal (-) 3 - Signal (+) 4 –...

  • Page 9: Stand-Alone Operation

    REDMix 3•192    Caution: It is necessary to insert the XLR termination plugs (with 120 Ohm) into the input of the master fixture and  into the output of the last slave on the data link in order to ensure the proper transmission on the data link.    3.6 Stand­alone operation  The fixtures on a data link are not connected to the controller but can execute pre‐set programs which can be  different for every fixture. To set the program to be played, see the "Stand‐alone setting" (menu "St.AL.").   "Stand‐alone operation" can be applied to the single fixture or to multiple fixtures operating synchronously.  Synchronous operation of multiple fixtures requires that they must be connected on a data link and one of them is  set as a master (master mode) and the rest as the slaves (slave mode).  To set the fixture as the master or slave, see the "Addressing" (menu "A001").   Only one fixture can be set as the master.   The master fixture starts simultaneous program start in the other slave fixtures. All fixtures have a definite,  synchronized starting point when playing back their programs. The number of running program is the same in all  slaves and depends on the master's choice (menu "St.AL.“). Every fixture runs its program repeatedly, starting the  program step No.1 when requested by the master.  Example:  If the slave fixture has a shorter program length, it will continuously repeat its program until the master fixture  finishes its own program and restarts its program running (slave 1‐ prog.step 3 will not be finished).   If the slave fixture has a longer program length, it will restart at prog. step 1 before it completes all its prog.steps  (slave 2 ‐ prog.step 5 will not be played)‐ see the picture bellow.          Note: Disconnect the fixtures from the DMX controller before master/slave operating, otherwise data collisions  can occur and the fixtures will not work properly!                      9 ...

  • Page 10: Redmix 3•192 - Dmx Protocol

    REDMix 3•192    4. REDMix 3•192 ­ DMX protocol  Version 1.1     Mode/Channel  Type of  Value  Function  control  1  2  3  4  5  ‐  ‐  1  1  ‐    Red LEDs ‐ All Arrays              0 ‐ 255  Red LEDs saturation control (0‐100%)  proportional  ‐  ‐  2  2  ‐    Green LEDs ‐ All Arrays       ...
  • Page 11 REDMix 3•192    Mode/Channel  Type of  Value  Function  control  1  2  3  4  5        15  15  ‐  ‐  19    Blue LEDs ‐ Array 4              0 ‐ 255  Blue LEDs saturation control (0‐100%)  proportional  16  16  ‐  ‐  20    White LEDs ‐ Array 4       ...
  • Page 12 REDMix 3•192    Mode/Channel  Type of  Value  Function  control  1  2  3  4  5  19  18  7  ‐  3    Dimmer              0 ‐ 255  Dimmer intensity from 0% to 100%  proportional  20  19  8  ‐  4    Dimmer, fine             ...

  • Page 13: Control Menu Map

    REDMix 3•192    5. Control menu map    Default settings=Bold print  Menu  Level 1  Menu Level 2  Menu Level 3  Menu Level 4  Menu Level 5  Menu Level 6  A001  dM.Ad.  001‐512          MA.SL.  d.AbL            MASt.            SLA                   ...
  • Page 14 REDMix 3•192    Menu  Level 1  Menu Level 2  Menu Level 3  Menu Level 4  Menu Level 5  Menu Level 6    dISP.  d.On  On, Off          d.Int.  20...100          turn   On, Off        tEM.U.  °C, °F          bALA  On, Off          C.bAL.  rEd ...

  • Page 15: Fixture Menu

    REDMix 3•192    Menu  Level 1  Menu Level 2  Menu Level 3  Menu Level 4  Menu Level 5  Menu Level 6    PLAY  tESt            PrG.1            :            PrG.3          Edit  PrG.1  St.01  rEd1    0‐255      : ...

  • Page 16: Fixture Address

    REDMix 3•192    6.1 Fixture Address     Use this menu to set the DMX address of the fixture or set the fixture as a Master (Slave).  dM.Ad. ‐‐‐ DMX addressing. Select this submenu to set a DMX start address.  To set a DMX address.  1. Use the UP/DOWN buttons to find “ A001“ menu.  2. Press the ENTER button.  3. Use the UP/DOWN buttons to select desired start address.  4. Press the ENTER button to confirm the choice.          MA.SL. ‐‐‐ Master/slave addressing. Select this submenu to set the fixture as a master or slave. Option "d.AbL"  deactivates master/slave setting.  To set a fixture as a master or slave.  1. Use the UP/DOWN buttons to find “A001“ menu.  2. Press the ENTER button.  3. Use the UP/DOWN buttons to select  “ MA.SL.“  item.  4. Press the ENTER button.  5. Use the UP/DOWN buttons to select either  master (MASt) or slave (SLA)  6. Press the ENTER button to confirm the choice.    Note: After switching on, the REDMix 3•192 will automatically detect whether DMX 512 data is received or not.  If there is no data received at the DMX input, the display will start to flash “A001” with actually set address.    6.2 Fixture information    Use this menu to read useful information about the fixture status. ...

  • Page 17: Personality

    REDMix 3•192            FiLt ‐‐‐ Filters. Regular cleaning of the air filters is very important for the fixture´s life and performance. Cumulation  of dust, dirt and fog fluid residues reduces the fixture´s light output and cooling ability. The two items of this menu  help you to keep cleaning period of the air filters.      AL.PE. ‐‐‐ Set alert period ‐ cleaning schedule for the fixture depends on the operating    environment.     It is therefore impossible to specify accurate cleaning interval. This function allows      you to change the cleaning interval of the air filters. This “alert“ value is 50 hours and it      is set as default. Inspect the fixture within its 50 hours of operation to see whether cleaning      is necessary. If cleaning is required, clean all air filters and change the value in this menu      on acceptable level. Min. level of alert period is 10 hours, max. is 300 hours.       EL.ti. ‐‐‐Elapsed time ‐ the option allows you to read the time which remains to cleaning air filters.      The time period is set in the menu mentioned above.      Expired time period is signalized by the message  ”FiLt” on display.      Clean the filters and reset this menu item (pressing and hold the UP and DOWN buttons and at ...

  • Page 18: Manual Mode

    REDMix 3•192      C.bAL. ‐‐‐ White Colour Balance. The menu gives access to the setting of the white balance.  To set white colour balance.  1. Use a DMX controller or the “ Man.C.“ menu to set all LEDs on max. saturation.  2. Use the UP/DOWN buttons to find the “ Pers.“ menu.  3. Press the ENTER button.  4. Use the UP/DOWN buttons to select the “C.bAL“menu.  5. Press the ENTER button and the “rEd“ item will appear on the display.  6. Press the ENTER button and use the UP/DOWN buttons to set new max. value for the red LEDs.  7. Press the ENTER button to confirm the choice.   8. Use the UP/DOWN buttons to select next colour,  the “GrEn“.  9. Repeat steps 6‐7 for this channel.  10. Use the UP/DOWN buttons to select the last colour,  the „bLuE“ and repeat steps 6‐7 for this colour.      LoAd ‐‐‐ Load of LEDs. The menu allows to choose 2 different operating modes for fixture´s LEDs.      FuLL ‐‐‐ Maximum  light output. Note: in this mode,  the  total lumen maintenance is 70% at                 10,000 hours.      EcO. ‐‐‐ The light output is decreased by 20%. The total lumen maintenance is 70% at                 60,000 hours.    In.Po. ‐‐‐ Init effect positions. Use this function to set all effects to the desired positions to which they will move  after switching the fixture on (if DMX is not being received).    dF.SE. ‐‐‐ Default Settings .The menu item sets all fixture parameters to the default (factory) values. ...

  • Page 19: 5 Test Sequences

    REDMix 3•192    6. 5 Test sequences      Use this menu to run demo‐test sequences without an external controller,  which will show you some possibilities  of using the REDMix 3•192.    6.6 Stand­alone setting     The fixtures on a data link are not connected to the controller but can execute pre‐set programs which can be  different for every fixture. “Stand‐alone operation” can be applied to the single fixture or to multiple fixtures  operating synchronously.  Synchronous operation of multiple fixtures requires that they must be connected on a data link and one of them is  set as a master (“MASt“) and the rest as the slaves (“SLA“). Up to 32 fixtures can be connected in a master/slave  chain. Only one fixture can be set as the master.   Note: Disconnect the fixtures from the DMX controller before master/slave operating, otherwise data collisions can  occur and the fixtures will not work properly. See the chapters  “Stand‐alone operation“ and “ Master/slave  connection“.    Auto. ‐‐‐ Automatic playback. This function allows you to select the program which will be played after switching  the fixture on. Selected program will be played continuously in a loop.  1. Use the UP/DOWN buttons to find  “ St.AL.“ menu.  2. Press the ENTER button.  3. Use the UP/DOWN buttons to select  “ Auto“  item.  4. Press the ENTER button.  5. Use the UP/DOWN buttons to select desired program.  6. Press the ENTER button to confirm the choice.    PLAY ‐‐‐ Playing program. By enter to this menu a complete overview of all programs is offered, from which the  program to be run can be selected.   1. Use the UP/DOWN buttons to find  “ St.AL.“ menu.  2. Press the ENTER button.  3.

  • Page 20: Special Functions

      rdMH ‐‐‐ Code. This menu item shows the second part of the RDM identification code.  AdJ ‐‐‐ Effect Adjustment. The menu allows calibration of each LEDs array.    dMH ‐‐‐ DMX Values. The menu item enables to control all LEDs before calibrating each LEDs array.    CAL.U ‐‐‐ Calibrating  unit. The menu serves for fine current calibration of LEDs during fixture burn‐in at    a factory. Each LED array can be calibrated separately. Users should not change the setting.    uPd.M. ‐‐‐ Updating mode. The menu item allows you to update software in the fixture via either serial or USB port  of PC.  The following are required in order to update software:  ‐ PC running Windows 95/98/2000/XP or Linux  ‐ DMX Software Uploader   ‐ Flash cable RS232/DMX No.13050624 (if you want to use a serial port of PC)  ‐ DreamBox (if you want to use an USB port of PC)  Note1: Software update should execute a qualified person. If you lack qualification, do not attempt the update  yourself and ask for help your ROBE distributor.  Note 2: DMX address, programs 1‐3 and all items in the menu "PErS" will be set to their default values.    To update software in the fixture:  I. Installation of the DMX Software Uploader.    1.   DMX Software Uploader program is available from the ROBE web site at WWW.robe.cz.    2.   Make a new directory ( e.g. Robe_Uploader) on your hard disk and download the software to it.     3.   Unpack the program from the archive. (If the Robe fixture is produced in both magnetic and electronic     ballast version, name of DMX Software Uploader is the same for both versions).  II.Fixture software updating.  1. Determine which of your  ports is available on your PC and connect it:  ‐ with the DMX input of the fixture if you using the flash cable RS232/DMX  ‐ with the DMX input of the DreamBox if you using the USB cable.     Disconnect the fixture from the other fixtures in a DMX chain. Turn both the computer and the fixture on. ...

  • Page 21: Rdm

    REDMix 3•192    Press the ENTER  button  Use  the UP/DOWN buttons to select  “ yES“  option  Press the ENTER  button    Note:  If you do not want to continue in software update, you have to switch off and on the fixture    to escape from this menu.    3. We recommend to cancel all running programs before start the Software Uploader.    4. Run the Software Uploader program. Select desired COM and then click on the Connect button.    Select COM if the  seriál port is used.  Select DreamBox1  if the USB port is  used.        If the connection is OK, click on the Start Uploading button to start uploading. It will take several minutes   to perform software update. If the option "Incremental Update" is not checked, all processors will be     updated (including processors with the same software version).     If you wish to update only later versions of processors, check the Incremental Update box.    Avoid interrupting the process. Update status is being displayed in the Info Box window.    When the update is finished, the line with the text “The fixture is successfully updated‘will appear in     this window and the fixture will reset with the new software.  Note: In the case of an interruption of the upload process (e.g. power cut), the fixture keeps the updating mode  and you have to repeat the software update again.  For example: The fixture was switched off before finishing software upload. After switching again the fixture on,  the fixture is still in the updating mode and the display is dark. Restart the Software Uploader program and repeat  software update from your PC.    7. RDM ...

  • Page 22: Error And Information Messages

    REDMix 3•192    Parameter ID  Discovery command SET command GET command  DISC_UNIQUE_BRANCH  *      DISC_MUTE  *      DISC_UN_MUTE  *          DEVICE_INFO  *  Parameter ID  Discovery command SET command GET command      SUPPORTED_PARAMETERS  *      SOFTWARE_VERSION_LABEL  *  DMX_START_ADDRESS    *  *  IDENTIFY_DEVICE    * ...

  • Page 23: Technical Specifications

    REDMix 3•192    9. Technical specifications  Power supply    • Electronic auto‐ranging    • Input voltage: 100 ‐ 250V AC, 50‐60 Hz      • Fuse: T8 A    • Max. power consumption: 700W ( Full mode)           400 W (Eco mode)    • Daisy chain of power cable for up to: 4 fixtures (at power supply= 230V)                                     2 fixtures (at power supply= 120V)    Optic & Effects    • Light source: 192 Luxeon Rebel LEDs (RGBW)    • Optical system: 12° without lens‐array and 25° lens‐array (standard);  45° or 15°x45° lens‐array (optional)    • Fitting of additional frost film filters     • Lumen Maintenance: 70% @ 60,000 hours (Eco mode)    • Lumen Maintenance: 70% @ 10,000 hours (Full  mode)    • RGBW colour mixing    • Built‐in colour macros     • Adjustable strobe sequences     • White colour balance adjusting   ...
  • Page 24 REDMix 3•192    Dimensions (mm)               Weight     • 10 kg    Included items    • 1 x REDMix 3•192  • 1 x Lens module 25° (No. 99012301) – installed in the fixture    • 1 x glass holder for frost filter (No. 10980055)     • 1 x grid module (No. 17040456)    • 1 x User manual       Optional accessories    • Lens module 45° (No. 10980053)    • Lens module 15°x45° (No. 10980054)  • Flash cable RS232/DMX (No. 13050624)  Note: By reason of the fast-moving development of LED technology, later products may have better light parameters than previous products.

  • Page 25: Cleaning And Maintenance

    REDMix 3•192    10. Cleaning and maintenance  It is absolutely essential that the fixture is kept clean and that dust, dirt and smoke‐fluid residues must not build up  on or within the fixture. Otherwise, the fixture‘s light‐output will be significantly reduced. Regular cleaning will not  only ensure the maximum light‐output, but will also allow the fixture to function reliably throughout its life.   A soft lint‐free cloth moistened with any good glass cleaning fluid is recommended, under no circumstances should  alcohol or solvents be used!  DANGER !  Disconnect from the mains before starting any cleaning or maintenance work    The glass holder and lens modules will require weekly cleaning as smoke‐fluid tends to building up residues,  reducing the light‐output very quickly. The cooling fans should be cleaned monthly.  The interior of the fixture should be cleaned at least annually using a vacuum‐cleaner or an air‐jet.    More complicated maintenance and service operations are only to be carried out by authorized distributors.    10.1 Replacing the main fuse  Only replace the fuse by the one of the same type and rating.  To replace the fuse:  1. Disconnect the fixture from mains.  2. Unscrew the fuse holder on the rear panel of the base with a fitting screwdriver from the housing (anti  clockwise).  3. Remove the old fuse from the fuse holder.  4. Install the new fuse in the fuse holder.  5. Replace the fuse holder in the housing and screw it.    10.2 Replacing the air filters  The REDMix 3•192 is supplied with 2 air filters placed in the fixture head. Clean the air filters with a vacuum  cleaner or you can wash them and put back dry.  To replace the air filters:                                  1. Disconnect the fixture from mains.  2. Raise up a filter cover (1) (fastened with two magnets) on the top head cover.  3. Pull out the air filter (2).   4. Clean or replace the air filter.  5. Snap the filter cover back to the head cover.  6. Repeat steps 2‐5 for the bottom cover. ...
