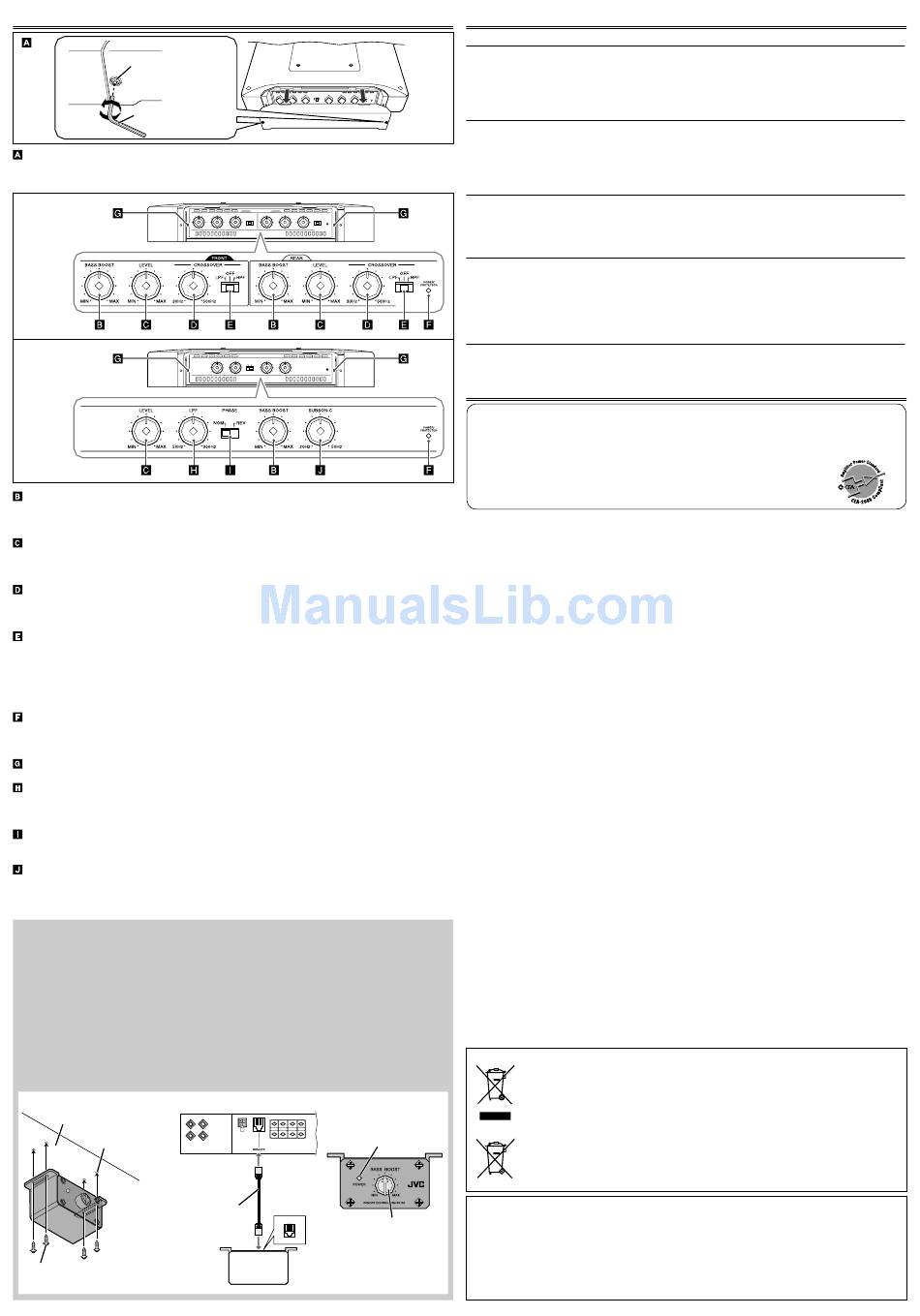

MANDOS
Tornillo hexagonal
Llave hexagonal
(2,5 mm)
Cubierta de control
Para poder accionar los controles siguientes, retire los tornillos hexagonales con la llave hexagonal
(2,5 mm) provista y retire la cubierta de control. Vuélvala a colocar después de accionar los controles.
KS-AR9004
KS-AR9001D
Controlador BASS BOOST (refuerzo de bajos)
Al activarlo, la frecuencia de 45 Hz se refuerza dentro de un rango de 0 dB a +18 dB.
Ajuste el nivel mientras escucha el sonido. La unidad se expide de fábrica con este control
preajustado a MIN.
Controlador de nivel (LEVEL) de entrada
Este control permite ajustar el nivel de entrada cuando la unidad está conectada a otros
equipos fuente. Ajuste el nivel mientras escucha el sonido. La unidad se expide de fábrica
con este control preajustado a MIN.
Controlador de frecuencia CROSSOVER
Al activarlo, la frecuencia de corte se ajusta dentro del rango de 30 Hz a 500 Hz. Ajuste el
nivel mientras escucha el sonido. La unidad se expide de fábrica con este control preajustado
a 30 Hz.
Conmutador del filtro divisor
OFF: Normalmente, ajústelo a esta posición. La unidad se expide de fábrica con el
interruptor preajustado en esta posición.
LPF: Ajuste a esta posición cuando desee activar el conmutador LPF (filtro pasabajos) (el
filtro de paso bajo transmite las frecuencias inferiores a la frecuencia de corte).
HPF: Ajuste a esta posición cuando desee activar el conmutador HPF (filtro pasaaltos) (el
filtro de paso alto transmite las frecuencias superiores a la frecuencia de corte).
Lámpara POWER/PROTECTOR
La lámpara se enciende en verde mientras la unidad está encendida. Si la lámpara no se
enciende o se enciende en rojo con la unidad encendida, significa que ha ocurrido algún
problema (véase "LOCALIZACIÓN DE AVERÍAS").
Indicador de alimentación
La lámpara azul permanece iluminada mientras la unidad está encendida.
Controlador de LPF (fi ltro contra el paso de bajas frecuencias)
Ajuste la frecuencia de corte entre 50 Hz y 300 Hz (el filtro contra el paso de bajas
frecuencias transmite frecuencias inferiores a la frecuencia de corte). Ajuste el nivel mientras
esté escuchando el sonido. Este control está preajustado en 50 Hz en el momento de entrega.
Interruptor PHASE
Seleccione normal (NOM) o inversa (REV), que reproduce un mejor sonido. La unidad se
expide de fábrica con este control preajustado a NOM.
Controlador de filtro SUBSONIC
Ajuste la frecuencia de corte entre 20 Hz y 50 Hz (el filtro subsónico rechaza las frecuencias
que sean inferiores a la frecuencia de corte). Este control está preajustado en 20 Hz en el
momento de entrega.
KS-AR9001D solamente
Unidad de mando a distancia con cable: RM-RK130 (se vende por separado)
Uso de la unidad de mando a distancia con cable: RM-RK130 (se vende por separado);
permite ajustar el refuerzo de graves desde su asiento sin tener que ajustar el controlador de
BASS BOOST del amplificador (ver "MANDOS").
Nota
Ajuste el controlador de BASS BOOST del amplificador en la posición MIN cuando use RM-RK130.
A Coloque el RM-RK130 sobre una superficie firme, como por ejemplo debajo del tablero.
B Conecte el RM-RK130 al terminal REMOTE del amplificador con el cable remoto
suministrado para el RM-RK130.
C El RM-RK130 refuerza la frecuencia de 45 Hz dentro de un rango de 0 dB a +18 dB.
Ajuste el nivel mientras esté escuchando el sonido.
• La luz POWER se enciende en verde cuando el RM-RK130 se activa.
A
B
Debajo del tablero, etc.
Orificio perforado
Cable remoto
(suministrado
para el RM-
RK130)
Tornillo—Dia. 4 mm × 12 mm
(suministrado para el RM-RK130)
C
Luz POWER
Controlador de
BASS BOOST
RM-RK130
LOCALIZACIÓN DE AVERÍAS
Por más detalles consulte a un concesionario JVC de accesorios de audio para el automóvil.
La lámpara POWER/PROTECTOR no se enciende.
• Cambie los fusibles si están fundidos.
• Conecte firmemente el hilo de tierra a una parte metálica del automóvil.
• Encienda el equipo conectado a esta unidad.
• Emplee un relé si su sistema usa demasiados amplificadores.
• Compruebe el voltaje de la batería (11 V a 16 V).
La lámpara POWER/PROTECTOR se enciende en rojo y/o la unidad se calienta anormalmente.
• Utilice altavoces de la impedancia adecuada.
• Corrija los conexionados de los altavoces si están cortocircuitados.
• Mantenga los cables de los altavoces alejados del cable de alimentación para evitar el error de
desviación de CC.
• Apague la unidad y déjela que se enfríe.
No se escucha sonido.
• Confirme las conexiones para la fuente de alimentación (véase "FUENTE DE ALIMENTACIÓN"
en la página 1).
• Conecte los cables de las clavijas RCA a los jacks INPUT, o el conector de entrada de altavoz
al terminal HIGH INPUT.
Se escucha ruido proveniente del alternador.
• Mantenga los cables de alimentación alejados de los cables de las clavijas RCA.
• Mantenga los cordones con clavija RCA lejos de otros cables eléctricos en el automóvil.
• Conecte firmemente el hilo de tierra a una parte metálica del automóvil.
• Asegúrese de que los conductores negativos de los altavoces no toquen el chasis del automóvil.
• Reemplace las clavijas o utilice clavijas con resistores de carga.
• Conecte un capacitor de paso entre los conmutadores auxiliares (bocina, ventilador, etc.).
Se produce ruido al conectar la unidad a un sintonizador AM.
• Aleje los cables de los altavoces y de alimentación del conductor de la antena.

ESPECIFICACIONES

Salida de potencia
KS-AR9004:
• Modo norma: 100 W RMS x 4 canales a 4 Ω y ≤ 1% THD + N
KS-AR9001D:
• Modo normal: 250 W RMS x 1 canal a 4 Ω y ≤ 1% THD + N
Relación señal a ruido
KS-AR9004: 80 dBA (referencia: 1 W en 4 Ω)
KS-AR9001D: 60 dBA (referencia: 1 W en 4 Ω)
Salida de potencia
KS-AR9004:
• Modo normal:
• Bridge Mode (Modo en puente):
KS-AR9001D:
Máxima potencia de salida
KS-AR9004:
KS-AR9001D:
Impedancia de carga
KS-AR9004:
KS-AR9001D:
Respuesta de frecuencias
KS-AR9004:
*
1
El filtro subsónico suprime las señales de las frecuencias
extremadamente bajas, inferiores a 20 Hz.
KS-AR9001D:
2
*
El filtro subsónico suprime las señales de las frecuencias
extremadamente bajas. (La frecuencia de corte puede ajustarse
dentro del intervalo de 20 Hz a 50 Hz.)
Sensibilidad/Impedancia de entrada
2 V/45 kΩ (0,3 V a 6 V, variable)
Distorsión
KS-AR9004:
KS-AR9001D:
Requisitos de potencia
14,4 V CC (tolerancia de 11 V a 16 V)
Sistema de puesta a tierra
Negativo a masa
Dimensiones (An/Al/Pr)
360 mm × 60 mm × 245 mm
Peso (aprox.)
KS-AR9004:
KS-AR9001D:
Accesorios
Conector de entrada de altavoz
KS-AR9004:
KS-AR9001D:
Tornillo—Dia. 4 mm × 20 mm × 4
Llave hexagonal
Separador × 4
Soporte × 2
Tornillo hexagonal—M4 × 12 mm × 6
El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.
Información para los usuarios sobre la eliminación de equipos y baterías/pilas usados
[Sólo Unión Europea]
Estos símbolos indican que el producto y la batería que llevan este símbolo no
deben desecharse junto con la basura doméstica al final de su vida útil.
Si desea desechar este producto y la batería, hágalo de conformidad con la
legislación nacional vigente u otras normativas de su país y municipio.
Productos
Si desecha el producto correctamente, estará contribuyendo a conservar los
recursos naturales y a prevenir los posibles efectos negativos en el medio
ambiente y en la salud de las personas.
Atención:
La indicación Pb debajo del símbolo de batería/pila indica que ésta contiene plomo.
Baterías/pilas
Apreciado cliente,
Este aparato cumple con las normativas y normas europeas respecto a la seguridad eléctrica y
a la compatibilidad electromagnética.
El representante europeo de Victor Company of Japan, Limited es:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Alemania
3
120 W RMS x 4 canales a 2 Ω and ≤ 1% THD + N
240 W RMS x 2 canales a 4 Ω y ≤ 1% THD + N
500 W RMS x 1 canal a 2 Ω y ≤ 1% THD + N
1 000 W RMS x 1 canal a 1 Ω y ≤ 1% THD + N
800 W (400 W x 2)
1 200 W
4 Ω (tolerancia de 2 Ω a 8 Ω)
4 Ω (tolerancia de 4 Ω a 8 Ω) (Modo en puente)
4 Ω (tolerancia de 1 Ω a 8 Ω)
1
5 Hz a 50 kHz*
(+0, –3 dB)
2
20 Hz a 300 Hz*
(+0, –3 dB)
Inferior a 0,04% (a 1 kHz)
Inferior a 0,1% (a 100 Hz)
4,60 kg
4,92 kg
4P × 2
4P × 1
4 mm × 1
3 mm × 1
2,5 mm × 1
