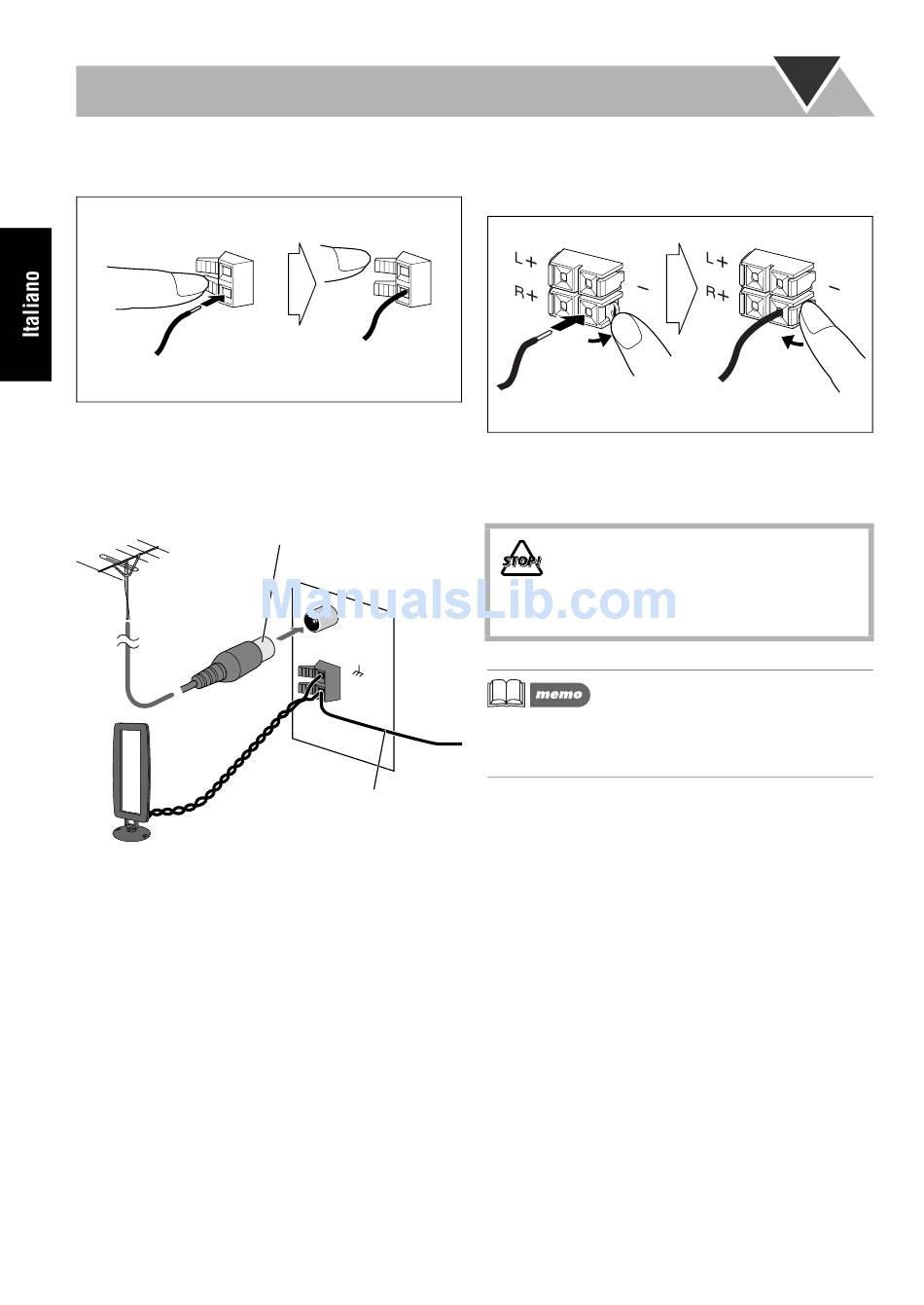

Per collegare l'antenna a telaio AM
Avere cura di collegare correttamente il cavo.
1. Tenere premuto
2. Inserire
Per una migliore ricezione FM/AM
Scollegare l'antenna FM fornita e
collegarla a un'antenna FM esterna
Antenna FM per
utilizzando un cavo da 75 Ω con un
esterni
connettore di tipo coassiale (IEC o
(non in dotazione)
DIN45325).
Antenna a telaio AM (in dotazione)
Mantenerla collegata.
• Accertarsi che i conduttori dell'antenna non tocchino altri
terminali, i cavi di collegamento o il cavo di alimentazione.
Tenere l'antenna lontana dalle parti metalliche del sistema,
dai cavi di collegamento e dal cavo di alimentazione. Ciò
potrebbe provocare una cattiva ricezione.
5
3. Rilasciare
F M
C O A
X L
7 5 Ω
A M
L O O
P
A M
E X T
A N T
E N N
A
Cavo rivestito in vinile
(non in dotazione)
Estenderlo orizzontalmente.
Per collegare i cavi per i diffusori
Accertarsi che entrambi i diffusori siano collegati
correttamente e saldamente.
1. Sbloccare
2. Inserire
Quando vengono collegati i cavi dei diffusori, abbinare la
polarità dei terminali dei diffusori come segue: Collegare il
cavo nero a (–), e il cavo rosso a (+).
• NON collegare più di un diffusore a ciascun
terminale.
• Il conduttore dei cavi dei diffusori NON deve
venire a contatto con parti metalliche del
sistema.
• Se i cavi dell'antenna a telaio AM o dei diffusori sono
ricoperti di vinile, togliere la copertura per esporre
l'estremità dei cavi stessi.
3. Bloccare
