Tilslutning Af Højttalere - JVC Compact Component System CA-EXAK1 Instructions Manual

Tilslutning af udstyr

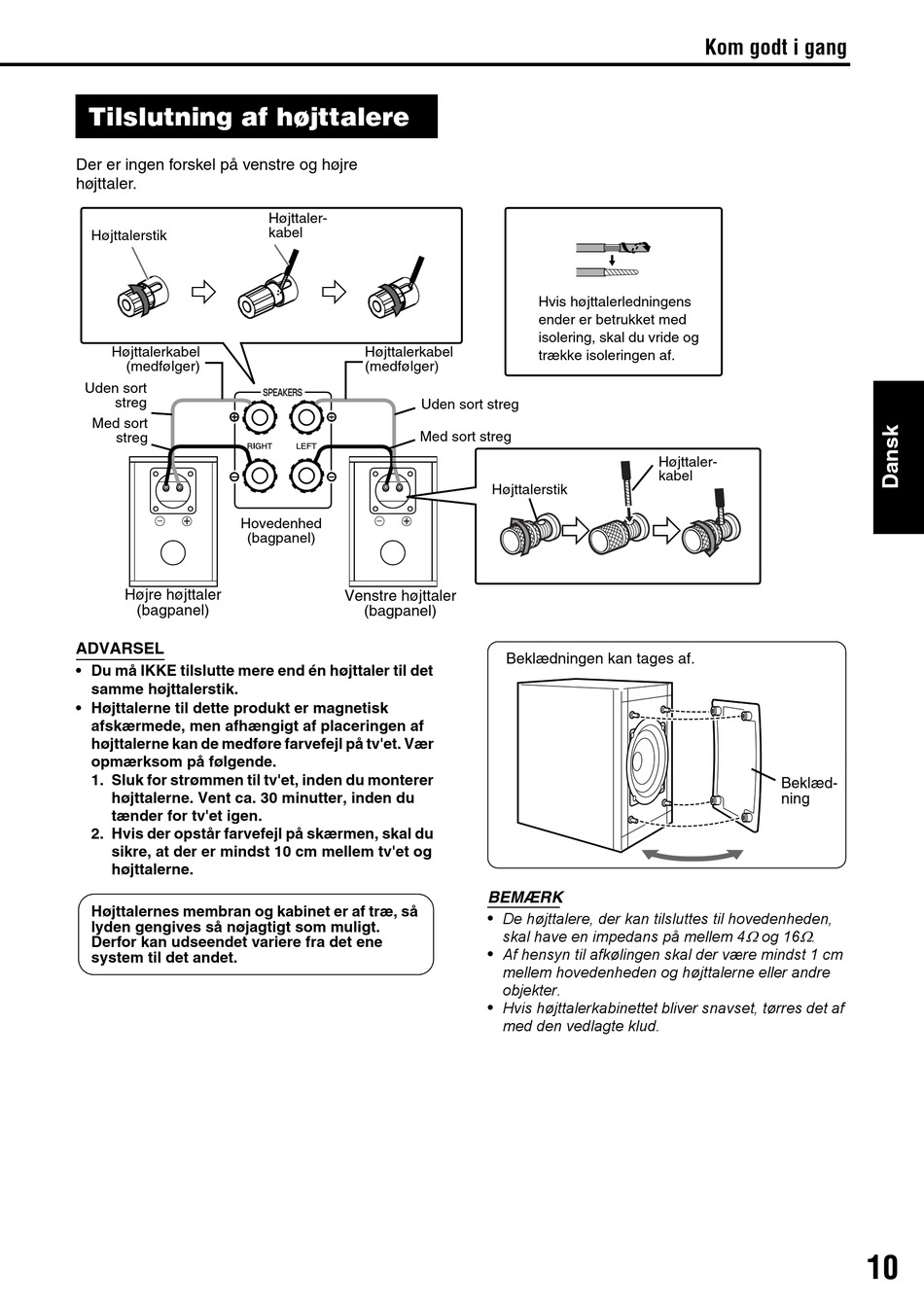

Tilslutning af højttalere
Der er ingen forskel på venstre og højre
højttaler.
Højttalerstik
Højttalerkabel
(medfølger)
Uden sort
streg
Med sort
streg
Hovedenhed
(bagpanel)
Højre højttaler
(bagpanel)
ADVARSEL
• Du må IKKE tilslutte mere end én højttaler til det
samme højttalerstik.
• Højttalerne til dette produkt er magnetisk
afskærmede, men afhængigt af placeringen af
højttalerne kan de medføre farvefejl på tv'et. Vær
opmærksom på følgende.
1. Sluk for strømmen til tv'et, inden du monterer
højttalerne. Vent ca. 30 minutter, inden du
tænder for tv'et igen.
2. Hvis der opstår farvefejl på skærmen, skal du
sikre, at der er mindst 10 cm mellem tv'et og
højttalerne.
Højttalernes membran og kabinet er af træ, så
lyden gengives så nøjagtigt som muligt.
Derfor kan udseendet variere fra det ene
system til det andet.
Højttaler-
kabel
Højttalerkabel
(medfølger)
Uden sort streg
Med sort streg
Venstre højttaler
(bagpanel)
Hvis højttalerledningens
ender er betrukket med
isolering, skal du vride og
trække isoleringen af.
Højttaler-
kabel
Højttalerstik
Beklædningen kan tages af.
BEMÆRK
De højttalere, der kan tilsluttes til hovedenheden,
•
skal have en impedans på mellem 4
Af hensyn til afkølingen skal der være mindst 1 cm
•
mellem hovedenheden og højttalerne eller andre
objekter.
Hvis højttalerkabinettet bliver snavset, tørres det af
•
med den vedlagte klud.
Kom godt i gang Tilslutning
Beklæd-
ning
C C
og 16 .
10
