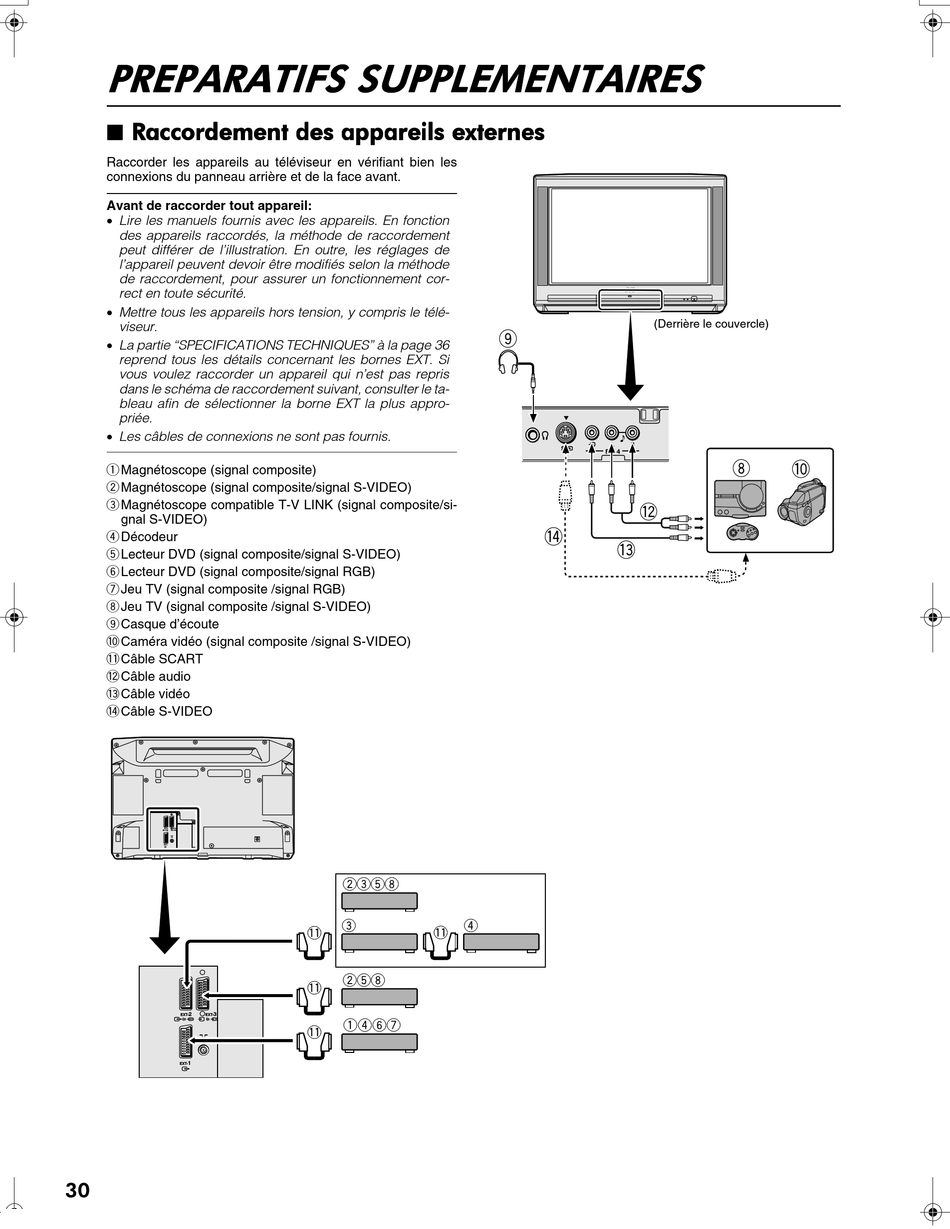

PREPARATIFS SUPPLEMENTAIRES

PREPARATIFS SUPPLEMENTAIRES PREPARATIFS SUPPLEMENTAIRES PREPARATIFS SUPPLEMENTAIRES

Raccordement des appareils externes

Raccordement des appareils externes
Raccordement des appareils externes Raccordement des appareils externes
I I I I
Raccorder les appareils au téléviseur en vérifiant bien les
connexions du panneau arrière et de la face avant.
Avant de raccorder tout appareil:
• Lire les manuels fournis avec les appareils. En fonction
des appareils raccordés, la méthode de raccordement
peut différer de l'illustration. En outre, les réglages de
l'appareil peuvent devoir être modifiés selon la méthode
de raccordement, pour assurer un fonctionnement cor-
rect en toute sécurité.
• Mettre tous les appareils hors tension, y compris le télé-
viseur.
• La partie "SPECIFICATIONS TECHNIQUES" à la page 36
reprend tous les détails concernant les bornes EXT. Si
vous voulez raccorder un appareil qui n'est pas repris
dans le schéma de raccordement suivant, consulter le ta-
bleau afin de sélectionner la borne EXT la plus appro-
priée.
• Les câbles de connexions ne sont pas fournis.
1 Magnétoscope (signal composite)
2 Magnétoscope (signal composite/signal S-VIDEO)
3 Magnétoscope compatible T-V LINK (signal composite/si-
gnal S-VIDEO)
4 Décodeur
5 Lecteur DVD (signal composite/signal S-VIDEO)
6 Lecteur DVD (signal composite/signal RGB)
7 Jeu TV (signal composite /signal RGB)
8 Jeu TV (signal composite /signal S-VIDEO)
9 Casque d'écoute
0 Caméra vidéo (signal composite /signal S-VIDEO)
- Câble SCART
= Câble audio
~ Câble vidéo
! Câble S-VIDEO
2 3
EXT- EXT-
S
1
EXT-
2 3
EXT- EXT-
S S
1
EXT-
30
(Derrière le couvercle)
