INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE GAS
7.
Instalación de la estufa
1. La parte trasera de la estufa puede ser directamente
instalada a ras con la pared trasera de la estructura.
2. Para reducir posibles marcas o rayas de las paredes
verticales y minimizar los riesgos de choques
eléctricos en caso de condiciones de uso anormales
como alto calor o no cazuelas, y para conformar a
los requisitos de A.G.A:
- Para la estufa de 30", un espacio mínimo de 5"
(17.8 cm) debe de ser provisto en ambos lados de
la plancha de cocinar.
Peligro de Peso Excesivo
• Use 2 personas o más para mover e instalar la estufa.
• Si no cumple con esta instrucción, usted podrá
lesionarse la espalda u otra parte de su cuerpo.
7.1 Nivelación de la estufa
1. Coloque una parrilla del horno en el centro del
horno.

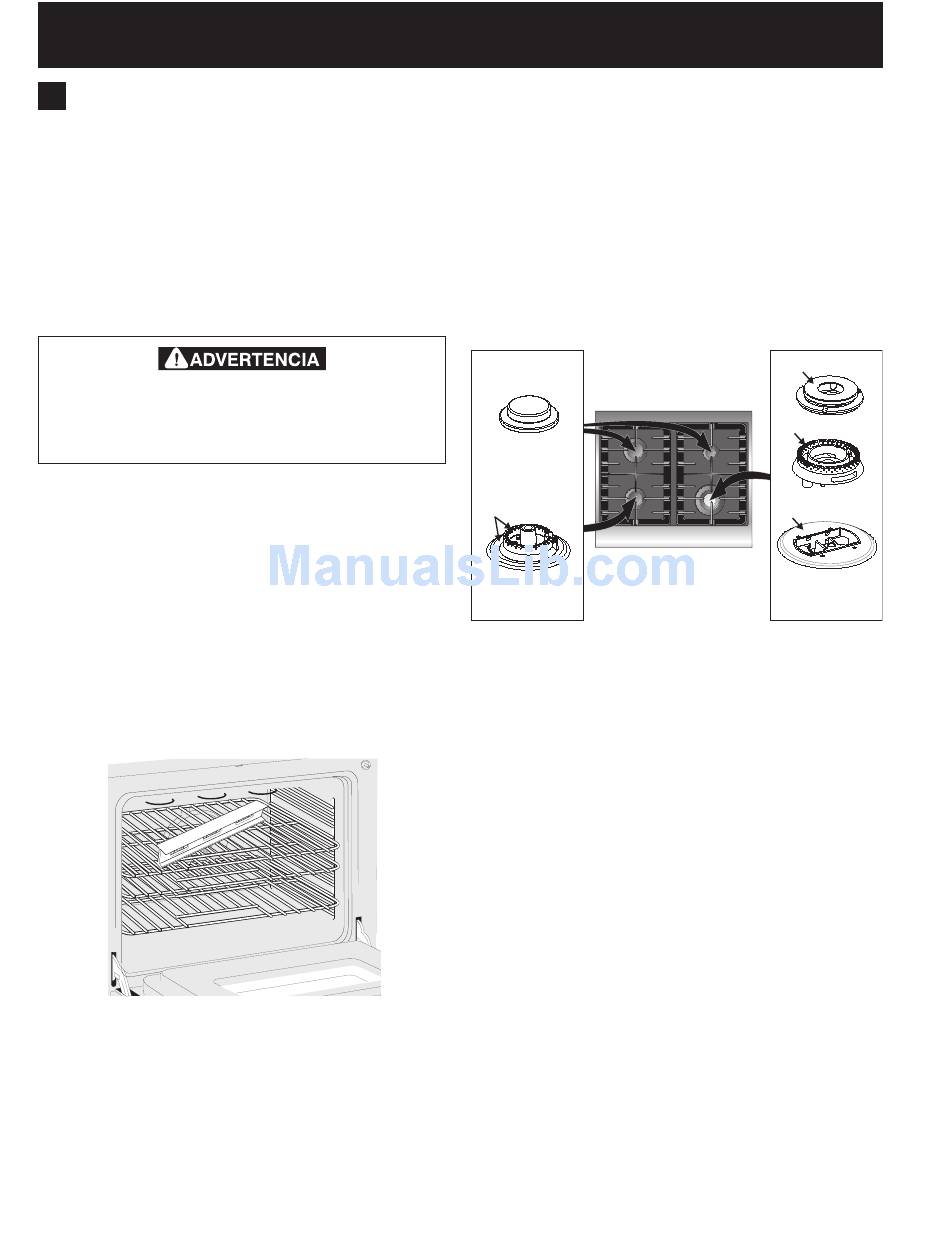

2. Ponga un nivel sobre la parrilla (figura 7). Ponga un
nivel sobre la parrilla. Tome dos lecturas con el nivel
puesto diagonalmente en una dirección y después en
la otra. Nivele la estufa, si es necesario, ajustando
las 4 patas niveladoras con una llave de tuercas (vea
la página 18).
3. Deslice la estufa a su posición final y verifique dos
veces la nivelación de la unidad. Si la estufa no
esta nivelada, jale la unidad y reajuste las patas
niveladoras, o asegúrese que su piso este nivelado.
Figura 7
7.2 Comprobación del Funcionamiento
Consulte el Manual del Usuario incluído con la estufa
para instrucciones de operación y instrucciones para el
cuidado y limpieza de su estufa.
Quite todo el embarque de la unidad antes de
comprobarla.
1. Bases y tapas de los quemadores.
Esta estufa esta equipada con quemadores sellados como
se muestra más abajo (Figura 8). Todas las piezas están
en su lugar. Tome nota en donde están. Quite todo el
material de protección localizado bajo la cabeza del
quemador de dual. NOTA:
de quemador en esta estufa.
Tapa de quemador
Anillo fijo y base
fijo de quemador
Quemador
regular
2. Encienda la corriente eléctrica y abra la válvula
principal de alimentación.
3. Comprobación de los Encendedores
El funcionamiento de las bujías electrónicas desde ser
comprobado una vez que los conectores del suministro de
gas han sido verificados y no exista ningún tipo de fuga. Y el
suministro de electricidad se conecte a la estufa.
Para verificar un encendido correcto:
A. Presione y gire a una perilla a la posición de LITE. Todos
las bujías electrónicas chispearán al mismo tiempo. Sin
embargo, solamente el quemador que usted se está
girando encenderá.
B.
El quemador se deberá encender en cuatro (4) segundos
para un funcionamiento normal, luego de que el aire
haya sido purgado de la tubería de suministro de
gas. Controle visualmente que el quemador se hay
encendido.
C.
Luego que el quemador se haya encendido, la perilla
debe ser girada fuera de la posición LITE.
Cada quemador tiene su encendedor individual. Controle
las perillas separadamente hasta que todas las válvulas
hayan sido controladas.
16
No hace falta ningún ajuste
Tapa de quemador
Base de quemador
Anillo fijo de
quemador
Quemador
doble
Figura 8
