INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE GAS
3.
Instalación de la alimentación de
gas
Esta unidad ha sido ajustada de fábrica para operar con
una tubería para gas natural de 4" (1.0 kPa). Un regulador
de presión de conversión está conectado a la válvula
distribuidora y DEBE ser conectado en serie con la tubería
de suministro de gas (figura 2).
Para la operación apropiada, la máxima presión de
entrada al regulador no debe exceder la presión de una
tubería de agua de 14 pulgadas (3.5 kPa).
La presión de entrada al regulador debe ser por lo menos 1
pulgada más grande que la válvula distribuidora (.25 kPa).
El regulador ha sido ajustado para gas natural a 4 pulgadas
de presión para la válvula distribuidora (1.0 kPa). La presión
de entrada debe ser por lo menos de 5 pulgadas (1.25
kPa). Para propano líquido a 10 pulgadas de presión para la
válvula distribuidora (2.5 kPa) la presión de entrada debe ser
por lo menos de 11 pulgadas (2.75 kPa).
La tubería deberá ser equipada con una válvula de cierre
aprobada (vea Figura 4 & 5). Esta válvula debe ubicarse en
la misma habitación que la estufa en un lugar que permita
una una facilidad de abrir y cerrar. No bloquée el acceso
a la válvula de cierre. La válvula abre o cierra es para abrir
o cerrar el suministro de gas al aparato. Abra la válvula de
cierre en la línea de suministro de gas. Espere unos minutos
a que el gas pase por el tubo.
El suministro de gas entre la válvula de cierre y el regulador
se puede conectar con tubería rígida o con tubería flexible
unión metálica conectada y aprobada por la CSA donde los
códigos locales permiten.
La tubería del suministro de gas puede pasar por la pared
lateral del armario derecho. El armario lateral izquierda es
un lugar ideal para la válvula de cierre pincipal.
Conexión del regulador
El regulador esta instalado en el electrodoméstico.
Asegurese de no apretar demasiado la
conexión. El sobre apretar la conexión puede romper el
regulador u generar una fuga de gas y posiblemente un
incendio o explosión.
La tubería de suministro de gas debe ser de 1/2"(1,27
cm) o 3/4"(1.9 cm) D.I.
El consumidor debe saber la posición de la válvula
principal de cierre y tener acceso fácil a esta.
NOTA: No permita que el conducto se pellizque entre la
pared y la estufa. Para verlo, saque el cajón.

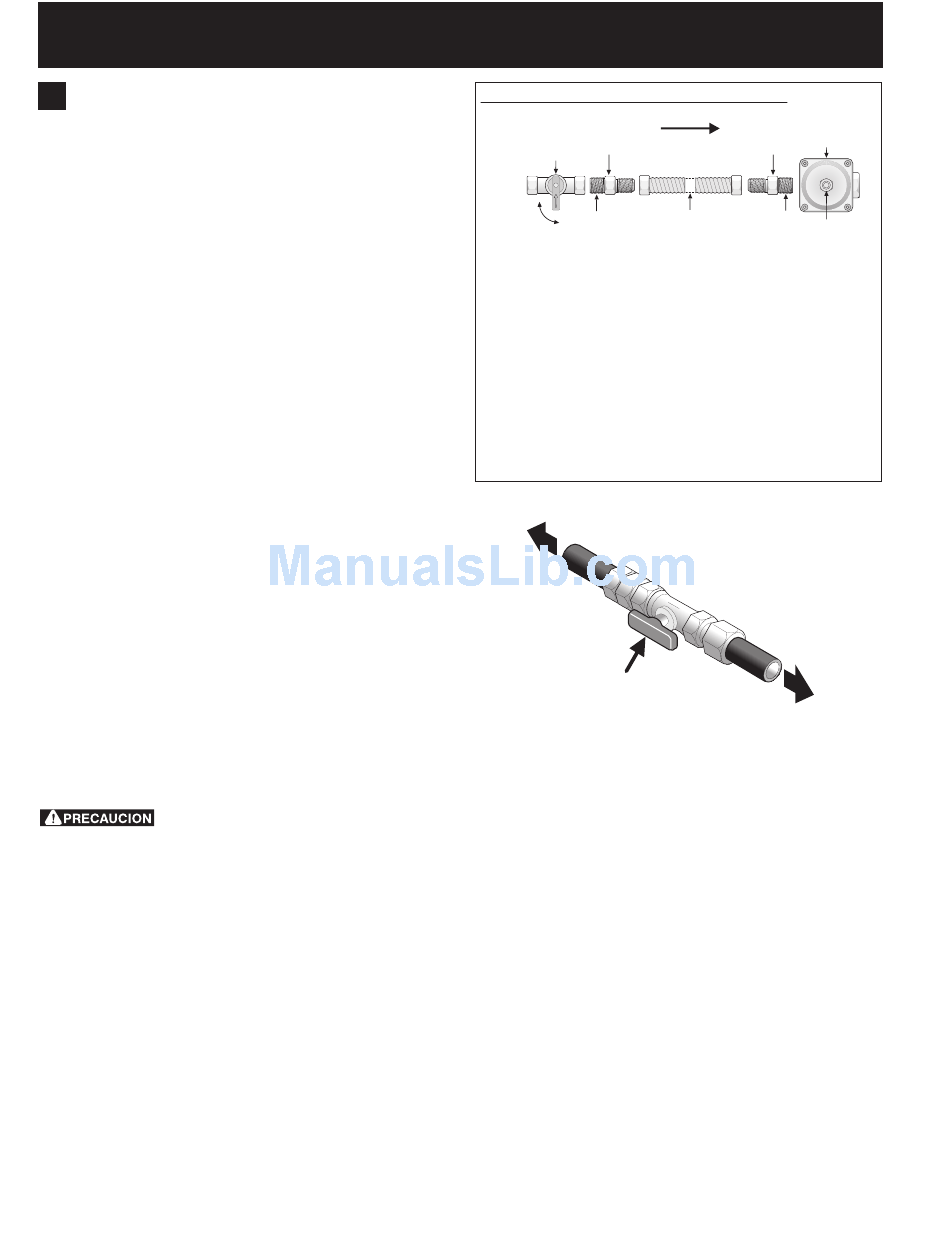

Las conexiones sugeridas en 30" modelo
Valvula de
cierre
Unión
manual
Abierto
Boquilla
(On)
Apagado
(Off)
Todas las conexiones deben de ser apretadas con una llave.
Monte el conector flexible desde el tubo de suministro
de gas hasta el regulador de presión según este orden:
1. Válvula de cierre manual (no incluido)
2. Boquilla de 1/2" (no incluido)
3. 1/2" Adaptador de unión (no incluido)
4. Conector flexible (no incluido)
5. 1/2" Adaptador de unión (no incluido)
6. Boquilla de 1/2" (no incluido)
7. Regulador de presión (incluido)
E l e
c t r
o d
o m
é s t
i c o
Válvula de cierre -
Abierta
Use un compuesto para juntas de tubería apropiado para
el uso con gas natural y de LP/Propano para sellar todas
las conexiones de gas. Si se usan conectores flexibles
asegúrese de que no estén enroscados.
La línea del suministro se debe equipar de una válvula
de cierre manual aprobada. Esta válvula se debe localizar
en el mismo cuarto que la estufa y debe estar en una
localización que permita el fácil acceso para abrir y
cerrar. No obstruya el acceso a la válvula. La válvula abre
o cierra el suministro de gas a la estufa.
Una vez que regulador está en su lugar, abra la válvula
en la línea del suministro de gas. Espere algunos minutos
para que el gas pase a través de la línea de gas.
Asegúrese de que no haya escapes de gas. Después
de conectar la estufa al suministro de gas, compruebe el
sistema con un manómetro. Si no tiene un manómetro,
abra el gas y use un detector de fugas líquido en todas las
juntas y conexiones para averiguar si hay escapes de gas.
14
FLUJO DEL GAS
Regulador
de presión
Unión
Boquilla
Conector
flexible
Figura 4
A l
a l
i n e
a d
e g
Figura 5
Tapa de
entrada
a s
