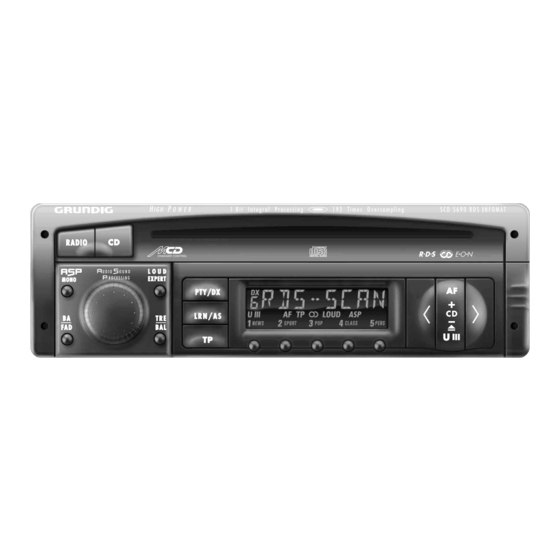

SCD 5390 RDS / SCD 5690 RDS
Service
Zusätzlich erforder-
Manual
liche Unterlagen
für den
Komplettservice:
SCD 5390 RDS
SCD 5690 RDS
Additionally
required Service
Sach-Nr./Part No.
Manuals for the
72010-749.45
Complete Service:
SCD 5390 RDS
SCD 5690 RDS
Änderungen vorbehalten
Subject to alteration
GRUNDIG Service
SERVICE MANUAL
Service
Manual
Sicherheit
Safety
Sach-Nr./Part No.
72010-800.00
CHANGER CONTROL
(9.18324-8151 / G.HF 17-00)
(9.18325-8151 / G.HF 44-00)
Printed in Germany
VK 233 0896
Allgemeiner Teil / General Section
SCD 5390 RDS
SCD 5690 RDS
Service Manual Sach-Nr.
Service Manual Part No.
72010-749.45
1 - 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the SCD 5390 RDS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Grundig SCD 5390 RDS

  • Page 1 SCD 5390 RDS / SCD 5690 RDS Allgemeiner Teil / General Section SERVICE MANUAL Service Service Zusätzlich erforder- Manual Manual liche Unterlagen für den Sicherheit Komplettservice: SCD 5390 RDS Safety SCD 5690 RDS Additionally required Service Sach-Nr./Part No. Sach-Nr./Part No.
  • Page 2 Exploded Views ......4 - 1 … 4 - 3 Ersatzteilliste SCD 5390 RDS ........... 4 - 1 Spare Parts List SCD 5390 RDS ..........4 - 1 Ersatzteilliste SCD 5690 RDS ........... 4 - 2 Spare Parts List SCD 5690 RDS ..........4 - 2...
  • Page 3: Disassembly Instructions

    SCD 5390 RDS / SCD 5690 RDS Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Öffnen des Gehäuses (Fig. 1) 1. Opening the Cover (Fig. 1) - Die 2 Schrauben A herausschrauben. - Undo the 2 screws A. - Den Deckel mit einem Schraubendreher an den Punkten B an- - Lift the cover with a screwdriver at the points B.
  • Page 4 Allgemeiner Teil / General Section SCD 5390 RDS / SCD 5690 RDS 3. Auswerfen der CD bei defektem Laufwerk 3. Removing a CD with defective Drive - Gehäuse öffnen (Pkt. 1). - Open the cover (para 1). - Das Rad F (Fig. 6) in Pfeilrichtung solange drehen, bis die CD - Turn the wheel F (Fig.
  • Page 5 Bedienhinweise Hinweis: Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der entsprechenden Ersatzteilliste finden. Display Bitte beachten Sie 1. . . 5 Nummern der Stationstasten. Ein- und Ausschalten Phone-Betrieb mit Autotelefon Expert Radio CD-Wechsler-Betrieb...
  • Page 6 Verstärker Verstärker “ Ein- und Ausschalten am Autoradio ASP (Audio Sound Processing) A S P Höhen TRE (Treble) Bässe BASS Klangspeicher -Taste kurz drücken. MONO Mit den Stationstasten können Sie “ “ ¢ ¢ Drehknopf kurz drücken. Mit Audio Sound Processing können Sie zwi- -Taste kurz drücken.
  • Page 7 Compact Disc (CD) mit »GRUNDIG CD-Wechsler«* CD- oder DAT-Betrieb Compact Disc (CD) mit »GRUNDIG CD-Wechsler« í í CD wählen 1. Titel jeder CD für ca.10 Sekunden Verkehrsfunk-Durchsagen CD-Wechsler-Betrieb beenden Auf Multimedia CD´s sind neben Auf Multimedia CD´s sind neben anspielen (CD SCAN)
  • Page 8 » SCVOL - - « : SCV ausgeschaltet vorgesehen. In diesen Zeiten ist das Autoradio - - - - « Bässe – Lautsprecher vorne leistung Grundig Autoradios im Falle eines "Aktiviert" haben: Im Display erscheint » » SCVOL 144 « : Maximale Wirkung für alle Eingaben gesperrt.
  • Page 9 SCD 5690 RDS Ein- und Ausbau Line-Ausgang Antenne Autoradio einschieben Anschlußmöglichkeit für Leistungsverstärker Das Autoradio ist für Antennen mit 75 Ω (bis (Booster) oder Aktiv-Lautsprecher. Abbildung 150Ω) -Impedanz ausgelegt. Antennenkabel- – Autoradio in den eingesetzten Einbaurah- C11 Hecklautsprecher links + Verlängerungen, z.B.
  • Page 10 Radio Radio – automatically (AUTOSCAN) ROCK M Rock music Setting RDS programmes with the Programme types (PTY) PTY function < > “ “ Briefly press the button until the ¡ Press the RADIO button until the signal LEARN memory M.O.R.M Light music desired programme type is shown in the Prerequisite...
  • Page 11 DAT = Digital Audio Tape The display indicates, for example: rent track. order (TRACK RANDOM) " MCD 1 ": if the internal CD player has If you have not connected a GRUNDIG CD been selected before. Press the ¡ button until the CD–...
  • Page 12 Activate the setting: required between attempts. During these wait- ßQ (A1). the factory. ing periods the car radio can be switched on In the Federal Republic of Germany, Grundig “ LOUD Bass – front loudspeakers Briefly press the button. EXPERT "...
  • Page 13 Installation and removal Coding Installation and Removal +12 V ignition voltage SCV connection (+) Return to operation Deactivating coding Supply voltages The figures – can be found at the Connect to terminal 15 or terminal 30 of the for "speed-controlled Volume". beginning of this booklet.
  • Page 14 Abgleichvorschriften / Adjustment Procedures SCD 5390 RDS / SCD 5690 RDS Abgleichvorschriften Meßgeräte: DC-Voltmeter, NF-Voltmeter, Meßsender, Stereocoder, Wobbler Abgleich Vorbereitung Abgleichvorgang ± 1. MW-Oszillator Mit L 612 (1) bei 531kHz auf 1,2V 50mV abgleichen. ± DC-Voltmeter an FMP604. Kontrolle bei 1602kHz auf 7,5V 0,5V.
  • Page 15: Adjustment Procedures

    SCD 5390 RDS / SCD 5690 RDS Abgleichvorschriften / Adjustment Procedures Adjustment Procedures Test equipment: DC Voltmeter, AF Voltmeter, Test Generator, Stereo Coder, Sweep Generator Adjustment Preparation Adjustment Procedure ± 1. MW Oscillator Align with L 612 (1) at 531kHz to 1.2V 50mV.
  • Page 16 Abgleichvorschriften / Adjustment Procedures SCD 5390 RDS / SCD 5690 RDS Abgleichlageplan Alignment Layout CIC101 IC1351C F104 R105 IC2001 F103 F101 F105 L2001 Q201 F102 F601 C2008 L612 IC2002 F602 L604 C607 L613 C606 L603 BU05 ST1Y BU06 IC1601 BU7Q...
  • Page 17 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs...
  • Page 18 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS HF-Teil / RF Part MISCHTEIL CT102...
  • Page 19: Supply Voltages

    K-SIG Zusatz bei Positionsnr.: C202 C201 MPX1 CR201 CR118 C : SCD 5390 RDS, SCD 5690 RDS CT201 470N/50V 470N/50V M : alle Geraete ohne Uhr-Baustein STOP-IMP P : SCD 5390 RDS, SCD 5690 RDS R : SCD 5390 RDS...
  • Page 20 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Prozessor-Teil / Processor Part 5V-REFERENZ 5V REFERENCE...
  • Page 21 CR714 CT701 Zusatz bei Positionsnr.: BC858C CT702 CR718 * = BAUTEILE REFLOWSEITE C : SCD 5390 RDS, SCD 5690 RDS HAUPTPLATTE BC858C M : alle Geraete ohne Uhr-Baustein MAIN BOARD CT703 CT704 P : SCD 5390 RDS, SCD 5690 RDS CR716 SCD 5390 RDS 19373-097.00...
  • Page 22 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Bedienplatte / Operating Board TASTEN-BELEUCHTUNG INKREMENTENGEB.BEL.
  • Page 23 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CD-Laufwerk / CD Drive SONY CD-LAUFWERK...
  • Page 24 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS NF-Teil / AF Part Zusatz bei Positionsnr.: C : SCD 5390 RDS, SCD 5690 RDS SCD 5690 RDS M : alle Geraete ohne Uhr-Baustein P : SCD 5390 RDS, SCD 5690 RDS...
  • Page 25 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs ENDSTUFEN (FRONT) POWER AMPLIFIER FMP1606 FMP1607...
  • Page 26 C: SCD 5390 RDS, SCD 5690 RDS III-5 M : ALLE GERAETE OHNE UHR-BAUSTEIN + AUTOM.ANTENNE P : WKC 5300 RDS, SCD 5390 RDS, SCD 5690 RDS R : WKC 5300, SCD 5390 RDS W : ALLE GERAETE OHNE AIM I-16...
  • Page 27 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs LCD-Platte / LCD Board DP1001 NEWS...
  • Page 28 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Koordinaten der Bauteile Druckplattenabbildungen / Layout of PCBs...
  • Page 29 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SMD-Bauteile der Bestückungsseite, Sicht auf Bestückungsseite...
  • Page 30 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs SCD 5390 RDS / SCD 5690 RDS SMD-Bauteile der Lötseite, Sicht auf Lötseite...
  • Page 31 SCD 5390 RDS / SCD 5690 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Anschlußplatte / Connecting Board Bedienplatte / Control Board Sicht auf Bestückungsseite / View on Component Side CS1004 CS1003 CD1008 CD1007 BU1001 CD1004 CD1005...
  • Page 32 CHANGER CONTROL MONO EXPERT...
  • Page 33 CHANGER CONTROL MONO EXPERT...
