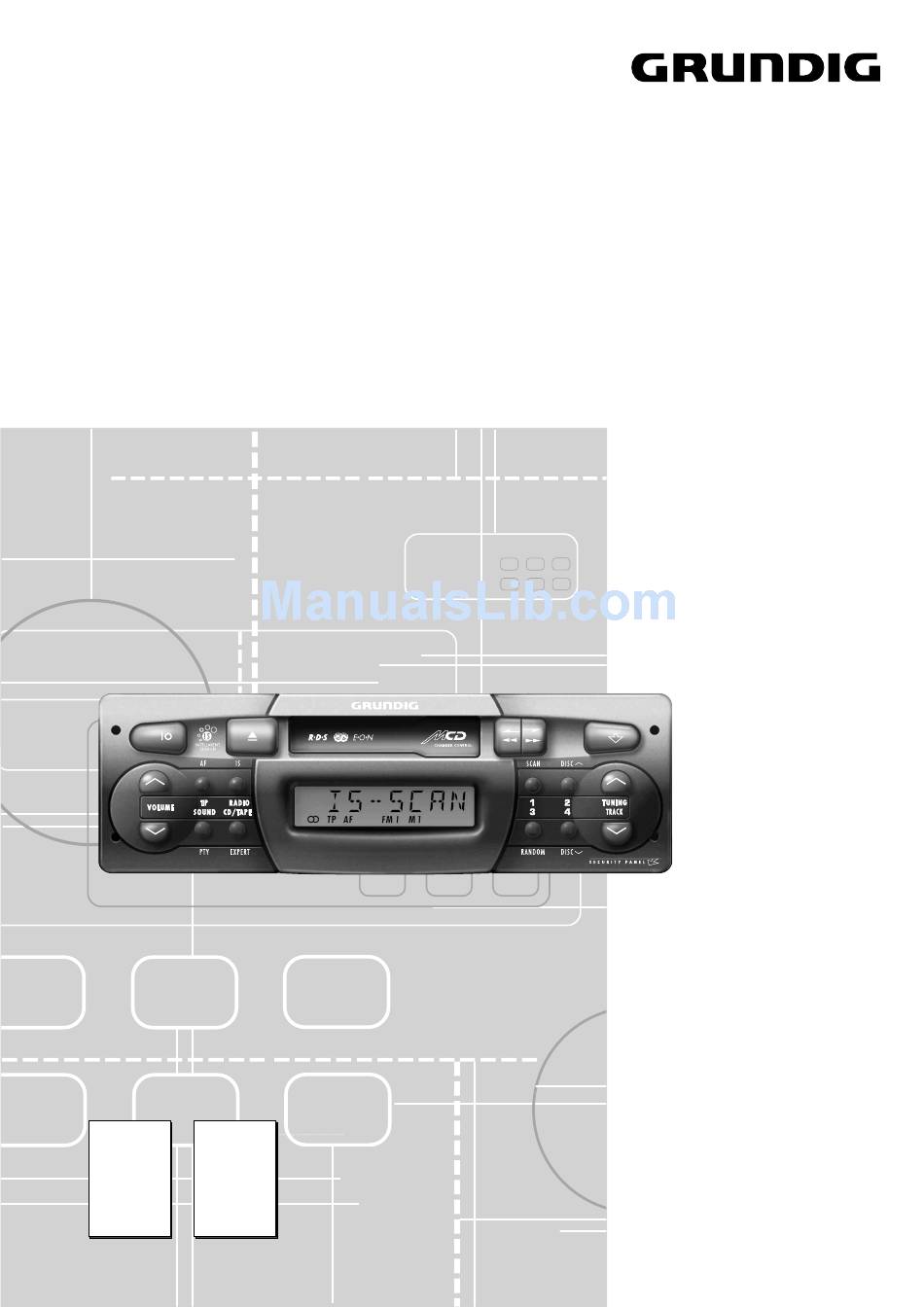

Service Manual
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
3200 RDS
3201 RDS
Sicherheit
3300 RDS
Safety
3301 RDS
Sach-Nr./Part No.
Sach-Nr./Part No.
72010-752.45
72010-800.00
Car Audio
3200 RDS
3201 RDS
3300 RDS
3301 RDS
Btx * 32700 #
Sachnummer
Part Number 72010-752.45
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK233 0597

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3200 RDS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Grundig 3200 RDS

Summary of Contents for Grundig 3200 RDS

  • Page 1 Service Manual Car Audio 3200 RDS 3201 RDS 3300 RDS 3301 RDS Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Manuals for the Complete Service Btx * 32700 # Service Service Sachnummer Manual Manual Part Number 72010-752.45 3200 RDS...

  • Page 2: Table Of Contents

    Spare Parts List ......4 - 1 … 4 - 6 Ersatzteilliste 3200 RDS ............4 - 1 Spare Parts List 3200 RDS ............4 - 1 Ersatzteilliste 3201 RDS ............4 - 2 Spare Parts List 3201 RDS ............4 - 2 Ersatzteilliste 3300 RDS ............

  • Page 3: Ausbauhinweise

    3200 RDS … 3301 RDS Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions 1. Laufwerk ausbauen 1. Removing the Tape Drive - 3200 / 3201: - 3200 / 3201: - 4 Schrauben A herausdrehen (Fig. 1). - Undo 4 screws A (Fig. 1).

  • Page 4: Bedienhinweise

    Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der WKC 3200 RDS/WKC 3201 RDS WKC 3300 RDS/WKC 3301 RDS EIN/AUS-Taste VOLUME Laufwerkstasten, Bedienteil Cassette Cassette: Bedienteil Legende Lautstärke...
  • Page 5 Lautstärkebegrenzung beim Einschalten Die Anzeige erscheint wieder dauerhaft. TRACK eingestellten Lautstärke. wiederholen, bzw. vorhe- Mindestlautstärke für Verkehrsfunk- riger Titel. Durchsagen * Welcher Grundig CD-Wechsler geeignet ist, sagt Ihnen Ihr Fachhändler. EXPERT EXPERT 6. Nächste Einstellung wählen Mögliche Einstellungen … Signalton (Ein/Aus)

  • Page 6: Operating Instructions

    This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. WKC 3200 RDS/WKC 3201 RDS WKC 3300 RDS/WKC 3301 RDS...
  • Page 7 Minimum volume level for traffic Briefly press the ¢ ¢ button. TRACK EXPERT preceding track or The EXPERT function is displayed perma- TRACK announcements repetition of the current nently again. track. * Your specialized dealer can tell you which Grundig CD changer is suitable.
  • Page 8 EXPERT EXPERT 6. Select the next setting Possible settings … Sound signal (on/off) TP-IS (radio mode) Switching on and off with the Volume limitation when switching on (Repeat the steps 2. through 5). ON VOL - - ignition/start switch BEEP ON If you are in a reception area in which "...

  • Page 9: Dc-Voltmeter

    Abgleichvorschriften / Adjustment Procedures Abgleichvorschriften 1. Hauptplatte Meßgeräte: DC-Voltmeter, Meßsender, NF-Voltmeter, Stereocoder 3200 RDS, 3300 RDS: Abgleich 1, 3 … 8. 3201 RDS, 3301 RDS: Abgleich 1 … 8. Nach Reparaturen am HF- oder ZF-Teil ist der Feldstärke-Offsetabgleich (Pkt. 8) unbedingt durchzuführen. Abgleich...

  • Page 10: Adjustment Procedures

    1. Main Board Test equipment: DC Voltmeter, Test Generator, AF Voltmeter, Stereo Coder 3200 RDS, 3300 RDS: Adjustments 1, 3 … 8. 3201 RDS, 3301 RDS: Adjustments 1 … 8. After repairing the RF or IF Part the adjustment of Signal Level Offset (para 8) must be done.

  • Page 11: Nf-Voltmeter

    3200 RDS … 3301 RDS Abgleichvorschriften / Adjustment Procedures 3200 RDS … 3301 RDS Abgleichvorschriften / Adjustment Procedures Abgleichlageplan Alignment Layout 2. Cassettenlaufwerke Meßgeräte: NF-Voltmeter, Frequenzzähler, Test-Cassette 448A (Sach-Nr. 35079-023.00) Abgleich Vorbereitung Abgleichvorgang IC1601 1. Bandgeschwindig- Frequenzzähler an Lautsprecher-Ausgang anschließen.
  • Page 12 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs...
  • Page 13 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs FMP16 ng 2,0V - 6,0V C-OSC/10 Loop FM Loop AM...

  • Page 14: Prozessorteil

    Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Prozessorteil / Processor Part Display-Baustein 18340-084.00 WKC 32XX 18342-084.00 WKC 33XX...
  • Page 15 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs WKC 3200 4X6 Watt SD101 FM R818 CR501 WKC 3201 4X6 Watt SD101 AM-FM...

  • Page 16: Cassette

    Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Cassette WKC 3200 & WKC 3201 WKC 3300 & WKC 3301 TN 705 19723-029.00...
  • Page 17 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Bauteilhinweise Notes on Components CD-BUS CD-GND +A-CH F-Bus CD-ON/OFF CD - MASSE...

  • Page 18: Nf-Teil

    Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS NF-Teil / AF Part VCC1 C1603 CR1601 FMP1618 2U2/50V ST-BY...
  • Page 19 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs VCC1 VCC2 OPA1 II-5 OUT1 FMP1621 II-6 OPA2INU FL11D FL12D...
  • Page 20 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Hauptplatte / Main Board Bestückungsseite / Componet Side Bauteil C2013...
  • Page 21 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board Lötseite / Solder Side Bauteil X...
  • Page 22 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs 3200 RDS … 3301 RDS Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views 3200 RDS … 3301 RDS Anschlußplatte / Connecting Board Bestückungsseite / Componet Side 1 1 1 Lötseite / Solder Side...
  • Page 23 POS. SACHNUMMER BEZEICHNUNG POS. SACHNUMMER BEZEICHNUNG Ersatzteilliste POS. PART NUMBER DESCRIPTION POS. PART NUMBER DESCRIPTION Spare Parts List C 29 8699-998-108 TR.51 2,5/ 6PF IC 1601 8305-337-375 IC TDA7375AV C 1631 8452-995-104 ELKO 1000UF 20% 16V IC 2001 8305-204-949 IC L 4949 N SGS 32700 # C 1632 8452-995-104...
  • Page 24 POS. SACHNUMMER BEZEICHNUNG POS. SACHNUMMER BEZEICHNUNG Ersatzteilliste POS. PART NUMBER DESCRIPTION POS. PART NUMBER DESCRIPTION Spare Parts List C 29 8699-998-108 TR.51 2,5/ 6PF LA 2001 18340-070.00 LAMPE T 1.1/4 G5D 14V 65M C 2013 8453-242-110 ELKO 3300UF 16V 105C KME LA 2002 18340-070.00 LAMPE T 1.1/4 G5D 14V 65M/...
  • Page 25 POS. SACHNUMMER BEZEICHNUNG POS. SACHNUMMER BEZEICHNUNG Ersatzteilliste POS. PART NUMBER DESCRIPTION POS. PART NUMBER DESCRIPTION Spare Parts List C 29 8699-998-108 TR.51 2,5/ 6PF IC 1601 8305-337-375 IC TDA7375AV C 2013 8453-242-110 ELKO 3300UF 16V 105C KME IC 1602 8305-337-375 IC TDA7375AV 32700 # IC 2001...

  • Page 26: Cassette

    Ersatzteilliste Spare Parts List 12 / 94 SD 101 SACH-NR. / PART NO.: 19723-035.00 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS. FIG. PART NUMBER QUA. 0001.000 72008-557.11 CASSETTENSCHACHT CASSETTE COMPARTMENT 0004.000 72008-557.33 ZAHNRAD GEAR WHEEL 0007.000 72008-557.34 ZUGFEDER TENSION SPRING 0008.000 72008-557.35 SCHWUNGSCHEIBE...
  • Page 27 Ersatzteilliste Spare Parts List 05/97 LAUFWERK TN 705 DH-116 SACH-NR. / PART NO.: 29703-029.00 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS. FIG. PART NUMBER QUA. 0003.000 1 75954-060.01 WIEDERGABEKOPF P-7742 BB 0573 P HEAD P-7742 BB 0573 0004.000 1 75954-060.02 SCHALTERPLATTE KOPF SWITCH PLATE, HEAD 0007.000 1...
  • Page 28 Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views GRUNDIG Service 3200 RDS … 3301 RDS Marketing und Vertrieb Europa GmbH Kundendienst Deutschland GRUNDIG Vertriebs-GmbH Kundendienst Nord Kolumbusstr. 14 22113 Hamburg 0 40/7 33 31-0 GRUNDIG Vertriebs-GmbH Kundendienst Ost Wittestr.
