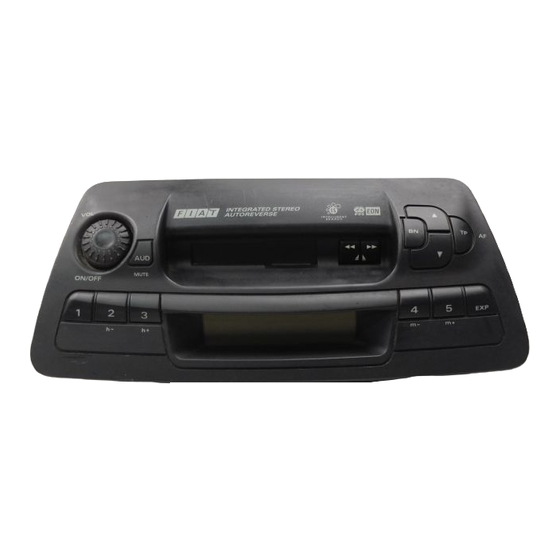

Grundig AD 182 M Service Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Service-Management
Service Manual
AD 182 M
AD 182 M SAM
Inhaltsverzeichnis
D
Allgemeiner Teil ...................................... 2 ... 3
Bedienhinweise .............................................................................. 2
Parametertabelle ............................................................................ 9
Schaltpläne und
Druckplattenabbildungen ................... 11 ... 43
Schaltpläne
HF-Teil AD 182 M ..................................................................... 11
Hf-Teil Ad 182 M Sam ............................................................ 15
Prozessor-Teil ........................................................................... 19
Klangsteller ............................................................................... 22
Tonband-Teil ............................................................................. 25
Bedienteile ................................................................................ 28
Endstufen-Teil ........................................................................... 32
Anschlußplatte .......................................................................... 35
Druckplattenabbildungen ............................................................. 37
Ersatzteillisten und
Explosionszeichnungen ..................... 44 ... 49
Explosionszeichnung und Ersatzteilliste Laufwerk ...................... 44
Ersatzteilliste AD 182 M ............................................................... 46
Ersatzteilliste AD 182 M SAM ...................................................... 48
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Mat.-Nr./Part No.
72010 800 0000

Table of Contents

GB
Seite
General Section ....................................... 2 ... 3
Operating Hints .............................................................................. 2
Parameter table ............................................................................. 9
Circuit Diagrams
and Layout of PCBs ............................ 11 ... 43
Circuit Diagrams
Rf Part Ad 182 M .................................................................... 11
Rf Part Ad 182 M Sam ............................................................ 15
Processor Part .......................................................................... 19
Sound Control ........................................................................... 22
Cassette Part ............................................................................ 25
Operating Parts ......................................................................... 28
Amplifier Part ............................................................................ 32
Connection Board ..................................................................... 35
Layout Of Pcbs ............................................................................ 37
Exploded Views ................................... 44 ... 49
Exploded View and Spare Parts List Tape Drive ......................... 44
Spare Parts List AD 182 M .......................................................... 46
Spare Parts List AD 182 M SAM .................................................. 48
Dieses Service Manual ist nur in Datenform verfügbar
This Service Manual is only available as data
Änderungen vorbehalten
Subject to alteration
Made by GRUNDIG in Germany
VK233
0199
72010 792 8500
Page

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AD 182 M and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Grundig AD 182 M

Summary of Contents for Grundig AD 182 M

  • Page 1 Ersatzteilliste AD 182 M ............... 46 Spare Parts List AD 182 M ............46 Ersatzteilliste AD 182 M SAM ............48 Spare Parts List AD 182 M SAM ..........48 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Documents for the Complete Service Service Dieses Service Manual ist nur in Datenform verfügbar...

  • Page 2: Bedienhinweise

    AD 182 M / AD 182 M SAM Allgemeiner Teil / General Section Bedienhinweise / Operating Hints TASTENFUNKTIONEN / KEY-FUNCTIONS AD 182 M / AD 182 M SAM Radio-Mode ( Device 1 ) Tape-Mode ( Device 2 ) MCD-Mode ( Device 3 )
  • Page 3 AD 182 M / AD 182 M SAM Tastenfunktionen im Expert-Modus / Key-Functions in the Expert Mode Expert- Mode Display SYNC TAVOL MONO ONVOL LOUD FADER BDLY PHONE PHONE Clock Clock- TA-Vol Auto- Region MONO Switch Loud- Fader available Booster...
  • Page 4 AD 182 M: Signal mit E´ = 20 V (26dB V) anlegen. Mit den Stationstasten 4 bzw. 5 auf MW DX schalten. AD 182 M SAM: Signal mit E´ = 10 V (20dB V) anlegen. Taste EXP kurz drücken (Anzeige MW DX OK).
  • Page 5 AD 182 M / AD 182 M SAM Abgleich Vorbereitung Abgleichvorgang 11. Stop-Generator Wobbler an Antenneneingang; Mittenfrequenz 95,0MHz; Mit L 101 auf symmetrischen Spannungssprung einstellen. 100kHz; ohne Modulation; E´ = 100 V (40dB V); 95,0MHz Oszilloskop an FMP104. 45kHz 12. Feldstärke Meßsender an Antenneneingang;...
  • Page 6 AD 182 M / AD 182 M SAM Abgleichvorschriften / Adjustment Procedures Abgleichlageplan / Alignment Layout FMP103 FMP101 L101 CIC101 CR26 Q701 FMP104 FMP602 FMP705 C608A Q802 L604A L606A L601A L607AL L602AL F601AH S01FF L2401V Zum Abgleich die E´= EMK - 26dB E´= EMK - 6dB...

  • Page 7: Adjustment Procedures

    With the station buttons 4 resp. 5 select MW DX. AD 182 M: Apply a signal with E´ = 20 V (26dB V). AD 182 M SAM: Apply a signal with E´ = 10 V (20dB V). Press button EXP briefly (display shows MW DX OK).
  • Page 8 Connect a frequency counter to loudspeaker outputs. Motorpoti Service hint: Mask Version 1 (Imprint on the processor CIC801 „FIAT H2/01“): Processor CIC801 part no. 83058 780 5900 together with EEPROM CIC802 part no. 83059 580 1600. Mask Version 2 (Imprint on the processor CIC801 „FIAT H2/02“): Processor CIC801 part no.

  • Page 9: Parametertabelle

    AD 182 M / AD 182 M SAM Abgleichvorschriften / Adjustment Procedures Parametertabelle für Maske 1 / Set of parameters for Mask 1 Aufdruck auf dem Prozessor ´FIAT H2/01´ / Imprint on the processor ´FIAT H2/01´ Parameter Wert Beschreibung Parameter...

  • Page 10: Abgleichvorschriften ............................ 4

    AD 182 M / AD 182 M SAM Abgleichvorschriften / Adjustment Procedures Parametertabelle für Maske 2 / Set of parameters for Mask 2 Aufdruck auf dem Prozessor ´FIAT H2/02´ / Imprint on the processor ´FIAT H2/02´ Parameter Wert Beschreibung Parameter...
  • Page 11 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs HF-Teil / RF Part AD 182 M CC18 CC17 CC19 CD04 8325-325-805...
  • Page 12 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CR19 470R FM-ZF FM IF CC29 CC104 CC103 CR112 120R CR22 CR23 VERSTAERKER 820R 8602-222-190 470R CC28 CR101FN CR109 F102 PEGEL- DETEKTOR...
  • Page 13 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CT104 CR114 M-ZF BC848C CT103 M IF CR113 BC848C FM_IN CC103 CC701 B102 HFRE AM_IN 8140-535-256 CC106 B101 OSCIN OSCOUT CIC101 1593T...
  • Page 14 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs AM-FM PLL CR705 INLOCK LPHC FM_IN SWITCH PRECOUNTER INLOCK 5 BIT PROG.CNT AM/FM :32/33 DETECTOR LPFM HFREF SWITCH LP1/LP2 LPAM AM_IN Loop FM...
  • Page 15 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs HF-Teil / RF Part AD 182 M SAM CC18 CC17 CC19 CD04 8325-325-805 BB804 MISCHTEIL MIXER SECTION CC16 8140-530-270 CC24 CT01 CC22...
  • Page 16 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CR19 470R FM-ZF FM IF CC29 CC104 CC103 CR112 120R CR22 CR23 VERSTAERKER 820R 8602-222-190 470R CC28 CR101FN CR109 F102 PEGEL- DETEKTOR...
  • Page 17 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CT104 CR114 M-ZF BC848C CT103 M IF CR113 BC848C FM_IN CC103 CC701 B102 HFRE AM_IN 8140-535-256 CC106 B101 OSCIN OSCOUT CIC101 1593T...
  • Page 18 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs AM-FM PLL CR705 INLOCK LPHC FM_IN SWITCH PRECOUNTER INLOCK 5 BIT PROG.CNT AM/FM :32/33 DETECTOR LPFM HFREF SWITCH LP1/LP2 LPAM AM_IN Loop FM...

  • Page 19: Prozessor-Teil

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Prozessor-Teil / Processor Part CR873T FMP801 CR803 ON/OFF EN-IN CR863JG INKINIT P00/INTP0/TO00 4MHZ332 P01/INTP1/TI01 P02/INTP2 FMP804 CR807 RDS-CLK P03/INTP3 P04/INTP4 CR809 CR806JG...
  • Page 20 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CR865JM CD811JM BAR42 BEEP CR889JM T-MUTE SCV-P PAUSE RELEASE CR884JZ ZUEND-P CR883V SWITCH CR866JG INKREM DA-OUT R120 T1203 LS-SHORT-R/TAG/NACHT CR846GF CD-CLOCK LS-OPEN...
  • Page 21 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs FMP2106 FMP2101 FMP2111 FMP2107 FMP2113 FMP2108 FMP2110 FMP2109 R1202V FMP2116 T1203BY T1206BT zu ST1001 Bedienplatte links oben GND-DIGI zu ST1002 Bedienplatte unten...

  • Page 22: Klangsteller

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Klangsteller / Sound Control CT201 BCR13 FMP303 BC858C CT304FS BC858C CR321FS CT305FS CR314 CR301FS CT303FS BC858C CR1533JE CT302FS BC858C CT301FS CC303FS CC309FS...
  • Page 23 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs STEREO / VSA / KLANGSTELLER SOUND CONTROL CT201 BCR135 C202V C207V CR202V CC203V 33OP CR204 C212 MPX-IN 10U/16V SUPPLY 80kHz 80kHz 456KHZ...
  • Page 24 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CR208V CR211V CR209V CR213V X-IN LEVEL PEAK TBLANK VHCC DETECTOR FORMER CONTROL 80kHz PEAK PULSE LEVEL NOTCH CONTROL BLANKER MODULATOR 25kHz 19kHz...

  • Page 25: Tonband-Teil

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Tonband-Teil / Cassette Part BU1301 FMP1308 B1303 FMP1309 B1304 B1301 B1302 +14V MUTE PLAY TRACK MOTOR + FWD/L MUTE CAS.IN FWD REV...
  • Page 26 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs ENTZERRER-VORVER. / DOLBY EQUALIZER AMPLIFIER / DOLB BU1101T FMP1101 REV/L FMP1102 REV/R FMP1103 FWD/R FMP1104 FWD/L FMP1305 BIAS C1106T 10U/16V CR1107TN INB2...
  • Page 27 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs ER. / DOLBY / MUSIKSUCHLAUF FIER / DOLBY / APF CR1111T 330K FMP1113 CC1108T CR1109V CR1113TK FMP1107 CR1134V EQFB NROFF CONTRB INTB...

  • Page 28: Operating Parts

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Bedienteil oben / Upper Operating Part Bedienplatte links oben Operating Board upper left ST1001 FMP1012 ON/OFF FMP1013 INKINIT FMP1014 INKREM FMP1016 FMP1011...
  • Page 29 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Bedienteil unten / Lower Operating Part DISPL44 DISPL43 DISPL42 DISPL41 DISPL40 DISPL39 DISPL38 DISPL37 DISPL36 DISPL35 DISPL34 DISPL33 DISPL32 DISPL31 DISPL30 DISPL29...
  • Page 30 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs zu BU1202 Hauptplatte (Prozessorteil) to BU 1202 Main Board (processor part) CR1001 470R CR1002 470R ST1004 S2-1 BEL-SET CR1003 180K CR1004 CR1006...
  • Page 31 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs BEDIENPLATTE UNTEN OPERATING BOARD BELOW 19373-146.00 * = BAUTEILE REFLOWSEITE * = COMPONENTS REFLOW SIDE ST1004 CR1037 CR1038 CR1039 CR1041GH FMP1011 CR1044...

  • Page 32: Endstufen-Teil

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Endstufen-Teil / Amplifier Part CR1601 CR1602 CC1611V CR1603V CR1606V CC1616V CR1608V CR1611V C1811HO CR1811HO 680R 2U2/50V C1812HO CR1812HO 680R 2U2/50V C1813HO CR1813HO...
  • Page 33 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs VCC1 VCC2 FMP1601 ST-BY N.C. FMP1602 MUTE OUT1+ CC1611V FMP1603 OUT1- P-GND1 IC1601V OUT2+ CC1613V FMP1604 OUT2- P-GND2 TDA7450 OUT3+ CC1616V FMP1605...
  • Page 34 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs FMP1611 FMP1612 FMP1613 FMP1614 FMP1615 FMP1616 FMP1617 FMP1618 FMP1619 FMP1620 SWITCH FMP1621 FMP1622 FMP1636 SWITCH FMP1623 FMP1624 FMP1625 FMP1626 LINE-FL/HEADPHONE-L LINE-FL/HEADPHONE-L LINE-RL...

  • Page 35: Anschlußplatte

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Anschlußplatte / Connection Board LINE-RL LINR-RR/HEADPHONE-GND LINE-FL/HEADPHONE-L LINE-FR/HEADPHONE-R TEL-NF FB1/K-LTG SWITCH SCH2 SCH-M III-2 TEL-MUTE III-4 KL-15 III-6 +BEL KL-30 SI1701 KL-30...
  • Page 36 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs II-5 KAMMER I / SECTION I II-6 LINE-RL II-3 LINE-RR TEL-GND II-4 LINE-GND LINE-FL II-8 LINE-FR II-7 SWITCHED PLUS II-2 TEL-NF II-1...

  • Page 37: Druckplattenabbildungen

    AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board Bedrahtete Bauteile, Sicht auf Bestückungsseite / Wired Components, View on Component Side C1621 IC1601V C2203DR L2001 T1303TM C2008V...
  • Page 38 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board SMD-Bauteile, Sicht auf Bestückungsseite / SMD Components, View on Component Side CC1605HT CC1631V OPM16 CR2208DR OPM6 CT2202DR CR1319TE...
  • Page 39 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board Koordinaten der SMD-Bauteile auf der Bestückungsseite / Coordinates of the SMD Components on the Component Side CC1906Z 65 106...
  • Page 40 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board SMD-Bauteile, Sicht auf Lötseite / SMD Components, View on Solder Side OPM1 OPM5 OPM4 Für die tatsächliche Bauteilbestückung ist das Schaltbild maßgebend!
  • Page 41 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Hauptplatte / Main Board Koordinaten der SMD-Bauteile auf der Lötseite / Coordinates of the SMD Components on the Solder Side CC1127TD 116 22...
  • Page 42 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Displayplatte / Display Board Sicht auf Bestückungsseite / View on Component Side Sicht auf Lötseite / View on Solder Side CD1028GH CS1019...
  • Page 43 AD 182 M / AD 182 M SAM Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Bedienplatten / Operating Boards Sicht auf Bestückungsseite Sicht auf Bestückungsseite Sicht auf Lötseite View on Component Side View on Component Side View on Solder Side...
  • Page 45 AD 182 M / AD 182 M SAM Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views Ersatzteilliste Spare Parts List 32700 # 11 / 95 LAUFWERK LCA 3-1 SACH-NR. / PART NO.: 19723-021.00 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS.
  • Page 46 AD 182 M / AD 182 M SAM Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views Ersatzteilliste CAR AUDIO Spare Parts List 6 / 98 AD 182 M SACH-NR. / PART NO.: 91837 181 5100 BESTELL-NR. / ORDER NO.: G.HH 7000 POS.
  • Page 47 AD 182 M / AD 182 M SAM Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views POS. NR. SACHNUMMER BEZEICHNUNG POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION C 608 86999 981 1800 TR.54 5,5/30PF...
  • Page 48 AD 182 M / AD 182 M SAM Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views Ersatzteilliste CAR AUDIO Spare Parts List 9/98 FIAT AD 182 M SAM SACH-NR. / PART NO.: 91837 183 5100 BESTELL-NR. / ORDER NO.: G.HK 68-00 POS.
  • Page 49 AD 182 M / AD 182 M SAM Ersatzteillisten und Explosionszeichnungen / Spare Parts Lists and Exploded Views POS. NR. SACHNUMMER BEZEICHNUNG POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION C 608 86999 981 1800 TR.54 5,5/30PF...
  • Page 50 Änderungen vorbehalten Made by GRUNDIG in Germany Subject to alteration VK 233 0199 72010 792 8500...
