Novus NVH-SD40EH-C User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
u s e r 's m a n u a l
NVH-SD40EH-C
NVH-SD40EH-S

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVH-SD40EH-C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVH-SD40EH-C

Summary of Contents for Novus NVH-SD40EH-C

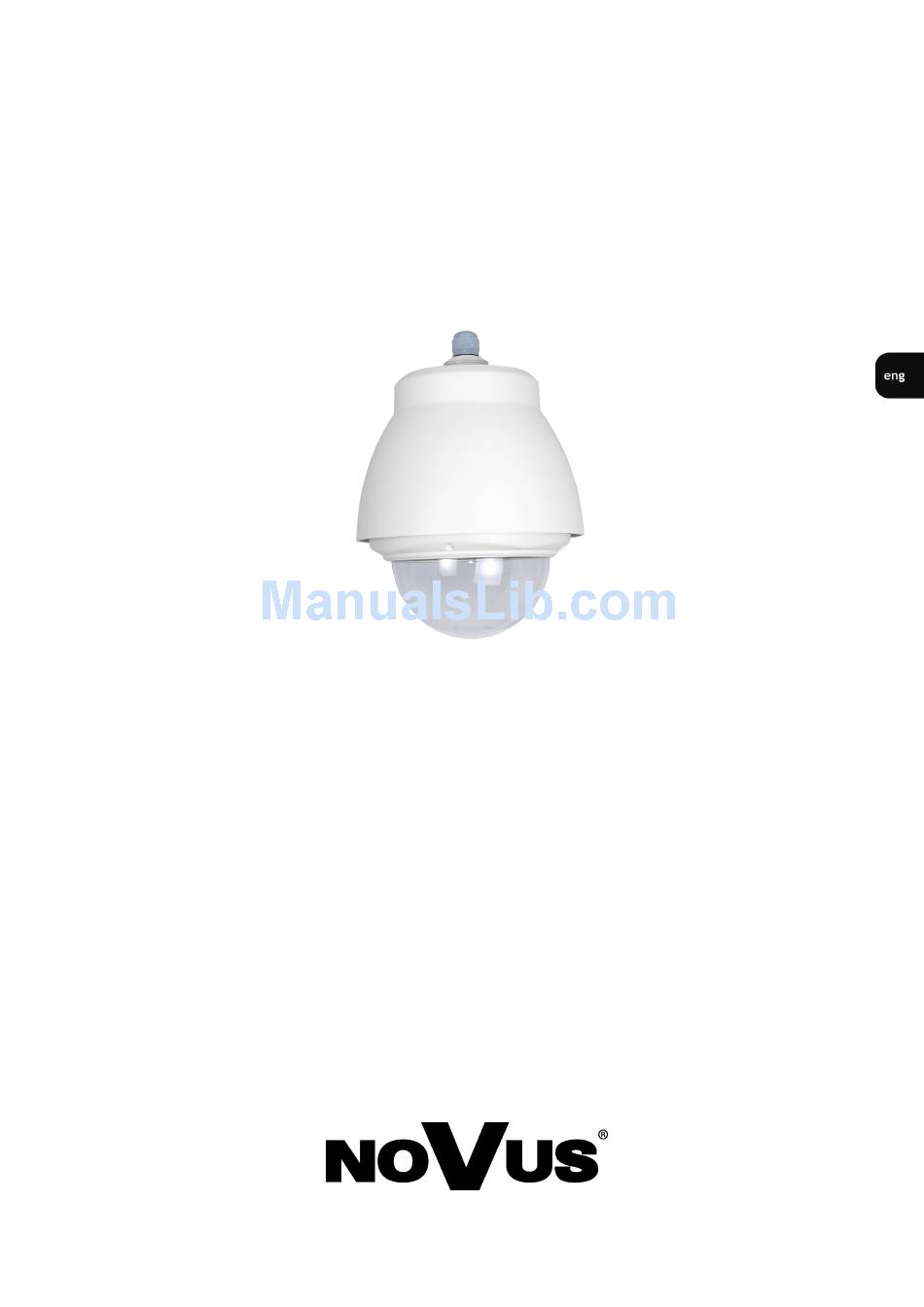

  • Page 1 ’s m a n u a l NVH-SD40EH-C NVH-SD40EH-S...
  • Page 2 Power cords and cables should be led in a manner protecting them from damage by being walked on or pinched by items placed upon or against them. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 3 Data included in the following user’s manual is up to date at the time of printing. Novus Security Sp z o.o. holds exclusive rights to modify this manual. The producer reserves the rights for device specification modification and change in the design without prior notice.

  • Page 4: Main Characteristics

    1 pcs If the equipment has been damaged during transport or is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 5 Weight 2.9 kg In set included housing, sunshield, torx, screws, user’s manual 3.1 External dimensions The dimensions of the housing in connection with optional wall bracket VB-SD40PWB/230 (not included in set) All rights reserved © NOVUS Security Sp. z o.o.
  • Page 6 The dimensions of the housing in connection with optional wall bracket VB-SD40WB (not included in set) The dimensions of the housing in connection with optional ceiling bracket VB-SD40CB (not included in set) All rights reserved © NOVUS Security Sp. z o.o.
  • Page 7 3.2. Parts list Base camera in details Connector base of Speed dome camera (part of speed dome camera) M4x8 BH camera machine screw Base module Heater module Heater module in details All rights reserved © NOVUS Security Sp. z o.o.
  • Page 8 M4x8 PH machine screw of base module M5x14 PH tapping screw of fan MSWR screw spacer Heater bracket PCB M3x4.5 PH machine screw of heater’s module Fan & heater board Heater M3x4.5 PH machine screw of heater All rights reserved © NOVUS Security Sp. z o.o.
  • Page 9 The connector named FG is a ground connector. The connector with similar sign is located on the block of connectors in the camera. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 10 24 VAC + , Power supply of the camera Orange-white 24 VAC - , Power supply of the camera Yellow-white FGND Green-white RX- (TX-), control RS-485 Grey-white RX+ (TX+), control RS-485 Blue-white All rights reserved © NOVUS Security Sp. z o.o.
  • Page 11 The thread is plastic and that is why during the tightening the nut up make sure you do it softly you don’t damage the thread. Additionally, seal up the cables in the gland by means of silicon. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 12 CAUTION: It is not allowed to turn the housing because the cables inside the housing can be twisted. s. Protect the nut against twisting off by tightening it up by means of Hex L-Wrench. t. Seal the bracket and close according the bracket manual. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 13 It is possible to directly connect the external cables to the camera without the bundle of cables delivered with the housing. If necessary, put the cable through the bracket and connect the camera directly by the bracket. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 14 It is possible to directly connect the external cables to the camera without the bundle of cables delivered with the housing. If necessary, put the cable through the bracket and connect the camera directly by the bracket. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 15 First symptom of such condition is noisy operation. Replace the fan with new one in this case. Too long exploitation of the fan may damage the bearings and there will be no air circulation inside the housing. All rights reserved © NOVUS Security Sp. z o.o.
  • Page 16 NOVUS Security Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2008-03-06 wer. 1.2...
  • Page 17 ł u g i NVH-SD40EH-C NVH-SD40EH-S...
  • Page 18 Źle zamocowana obudowa może być przyczyną groźnego dla ludzi wypadku lub sama ulec poważnemu uszkodzeniu. Obudowa musi być instalowana przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 19 17. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych obudowy. Uwaga! Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.

  • Page 20: Zawartość Zestawu

    Klucz do odkręcania wkrętów mocujących klosz: szt.1 Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się z dystrybutorem. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 21 ) x 278 (wys) (szczegółowe wymiary znajdują się poniżej) Masa 2.9 kg obudowa, osłona przeciwsłoneczna, klucz, wkręty, instrukcja Zawartość zestawu 3.1 Wymiary zewnętrzne Wymiary obudowy w połączeniu z opcjonalnym uchwytem ściennym NVB-SD40PWB/230 (uchwyt należy zakupić osobno) Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 22 DA E TECH ICZ E Wymiary obudowy w połączeniu z opcjonalnym uchwytem ściennym NVB-SD40WB (uchwyt należy zakupić osobno) - Wymiary obudowy w połączeniu z opcjonalnym uchwytem sufitowym NVB-SD40CB (uchwyt należy zakupić osobno) Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 23 DA E TECH ICZ E 3.2. Budowa i elementy składowe Budowa szczegółowa modułu podstawy Podstawa kamery (element kamery obrotowej) Wkręty mocujące kamerę M4x8 BH Moduł podstawy Moduł grzałki Budowa szczegółowa modułu grzałki Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 24 Wkręt mocujący moduł podstawy M4x8 PH Wkręt mocujący wentylator M5x14 PH Słupek dystansowy MSWR Wspornik modułu grzałki Wkręt mocujący płytkę drukowaną modułu grzałki M3x4.5 PH Płytka drukowana modułu grzałki Grzałka Wkręt mocujący grzałkę M3x4.5 PH Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 25 (np. kamery i obudowy) szczególnie gdy z jednego transformatora zasilana jest więcej niż jedna kamera. Zacisk oznaczony FG to zacisk uziemienia. Zacisk o podobnym oznaczeniu znajduje się również na terminalu złącz śrubowych w kamerze. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 26 Zielono-biały RX- (TX-), sterowanie RS-485 Szaro-biały RX+ (TX+), sterowanie RS-485 Niebiesko-biały GND, masa Jeżeli zachodzi potrzeba użycia dodatkowych wejść alarmowych w kamerze należy doprowadzić dodatkowe przewody poza wiązką dostarczaną z kamerą. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 27 Delikatnie wycofać nadmiar przewodów z obudowy i dokręcić dławnicę (4). Gwint jest plastikowy i dlatego dokręcając nakrętkę kluczem należy wykonywać to z wyczuciem żeby nie doprowadzić do zerwania gwintu. Dodatkowo można uszczelnić wejście przewodów otwór dławnicy masą silikonową. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 28 UWAGA: Nie należy kręcić obudową aby nie doprowadzić do skręcania przewodów w przepuście. u. Zabezpieczyć nakrętkę przed odkręcaniem poprzez dokręcenie wkrętu imbusowego. v. Zamknąć uchwyt zgodnie z instrukcją do niego dołączoną. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 29 Włożyć wystające przewody do wnętrza uchwytu i zamknąć otwór serwisowy. Istnieje możliwość bezpośredniego podłączenia przewodów doprowadzonych do punktu kamerowego bez użycia dostarczonej wiązki pośredniczącej. W takim wypadku należy przeprowadzić przewody przez uchwyt i dokonać podłączenia kamery bezpośrednio przy uchwycie. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 30 Wykonać czynności opisane w punktach od s. do u. w podrozdziale 4.1 Istnieje możliwość bezpośredniego podłączenia przewodów doprowadzonych do punktu kamerowego bez użycia dostarczonej wiązki pośredniczącej. W takim wypadku należy przeprowadzić przewody przez uchwyt i dokonać podłączenia kamery bezpośrednio przy uchwycie. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 31 łożysk wentylatora. Pierwszymi oznakami tego stanu jest hałaśliwa praca. W przypadku zaobserwowania takiej hałaśliwej pracy należy wymienić wentylator na nowy. Zbyt długa eksploatacja wentylatora prowadzi do całkowitego zatarcia łożysk i w konsekwencji braku cyrkulacji powietrza w obudowie. Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o.
  • Page 32 NVH-SD40EH - instrukcja obsługi, wer. 1.2 NOVUS Security Sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com Wszelkie prawa zastrzeżone © NOVUS Security Sp. z o.o. 2008-03-07 wer. 1.2...

This manual is also suitable for:

Nvh-sd40eh-s
