Q u i c k s t a r t g u i d e
NVIP-2VE-4231

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2VE-4231 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVIP-2VE-4231

Summary of Contents for Novus NVIP-2VE-4231

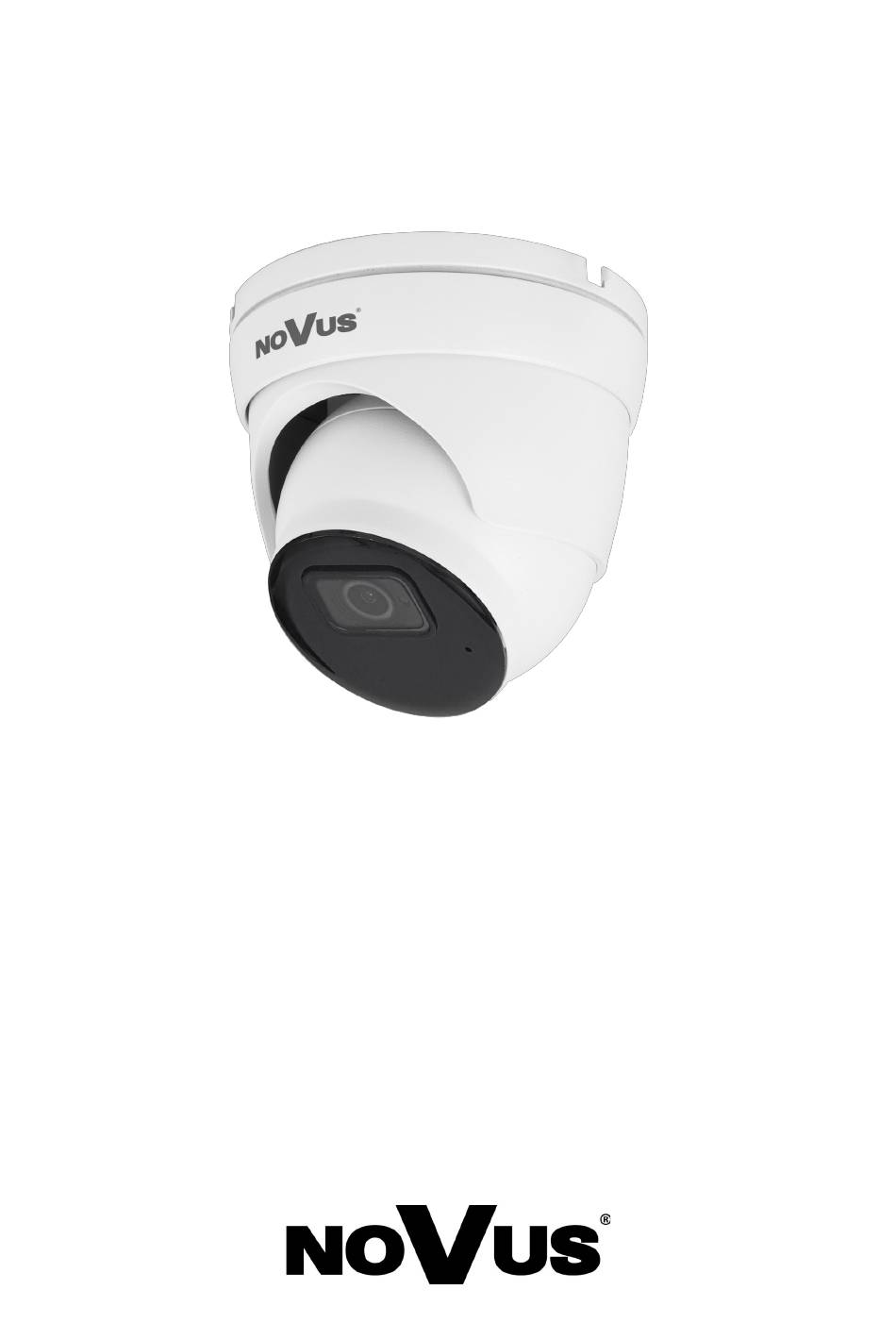

  • Page 1 Q u i c k s t a r t g u i d e NVIP-2VE-4231...

  • Page 2: Safeguards And Warnings

    NVIP-2VE-4231 Quick start guide version 1.1 SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-2VE-4231 Quick start guide version 1.1 SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN NECESSARY CONDITION OF PROPER USE OF THE DEVICE. PLEASE READ IT BEFORE INSTALLING AND OPERATING THE DEVICE. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER -SERVICEABLE PARTS INSIDE THIS UNIT.

  • Page 4: Foreword Information

    NVIP-2VE-4231 Quick start guide version 1.1 FOREWORD INFORMATION 1. TECHNICAL SPECIFICATION IMAGE Image Sensor 2 MPX CMOS sensor 1/2.7” SmartSens Number of Effective Pixels 1920 (H) x 1080 (V) 0.1 lx/F1.2 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
  • Page 5 NVIP-2VE-4231 Quick start guide version 1.1 FOREWORD INFORMATION IR LED LED Number Range 30 m Smart IR yes (hardware support) INTERFACES Audio Input/Output built-in microphone Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s Memory Card Slot microSD - capacity up to 256GB...
  • Page 6 NVIP-2VE-4231 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION Caution: If the device was brought from a room with a lower temperature, wait until it reaches the temperature of the room in which it is to work. Do not switch the device immediately after bringing from a cooler place.
  • Page 7 NVIP-2VE-4231 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.3. "Two way power" function The camera is equipped with the "Two way power" function. When the camera is connected to the PoE switch, 12VDC is available in the 12V camera power socket. This allows user to power the receiver with low power consumption, e.g.
  • Page 8 NVIP-2VE-4231 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.5. Starting the camera To start the camera, connect the Ethernet cable to the RJ45 network socket of the IP camera, and the other end to the network switch. As a power source, it is possible to use an external stabilized power supply with parameters that meet the requirements of the camera or PoE network switch.
  • Page 9 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 10 NVIP-2VE-4231 Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 11: Network Connection Using Web Broswer

    NVIP-2VE-4231 Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections The following requirements apply to the connection with the IP camera assuming smooth video display at the maximum resolution.
  • Page 12 NVIP-2VE-4231 Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER After defining the administrator password, the password recovery question selection window is displayed. To activate the security questions, select the "Security Question Configuration" option. Then select the questions from the "Security Question" lists and enter your own answers in the “Answer” fields.
  • Page 13 NVIP-2VE-4231 Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER Administrator password recovery To regain access to the camera if you forget the password, click on the "Recover password" link in the lower right corner of the login window. The password recovery window is displayed, in which user must enter the answers provided during the configuration of the answer in the appropriate fields, and then set a new password.

  • Page 14: Using And Configuring

    NVIP-2VE-4231 Quick start guide version 1.1 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. Selecting a stream to display in the remote view window. 2. Live Preview window. Double-clicking the left mouse button on the preview window enables and disables the display of the image on the full screen.
  • Page 15 NVIP-2VE-4231 Quick start guide version 1.1 USING AND CONFIGURING 4. Icon to access to the camera: - displays information about the logged in user and the version of the applet - logout from the camera 5. Allows to turn on and off the image parameter setting panel. The panel allows to adjust the hue, brightness, contrast, color saturation and sharpness.

  • Page 16: Restoring Factory Settings

    NVIP-2VE-4231 Quick start guide version 1.1 RESTORING FACTORY SETTINGS, INSTALLING THE SD CARD 5. RESTORING FACTORY SETTINGS The camera menu has an option to reset the settings to the factory values. To restore the camera settings to the default values, go to the "Load Default" tab (Remote Settings -> Maintain -> Load Default).
  • Page 17 NVIP-2VE-4231 Quick start guide version 1.1 All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 18 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 8.11.2021 TF, MK v1.1...
  • Page 19 S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-2VE-4231...
  • Page 20 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79—106, z późniejszymi...

  • Page 21: Warunki Bezpieczeństwa

    NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 22: Informacje Wstępne

    NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE 1. DANE TECHNICZNE OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7”, SmartSens Liczba efektywnych pikseli 1920 (H) x 1080 (V) 0.1 lx/F1.2 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
  • Page 23 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 30 m Smart IR tak (wsparcie sprzętowe) INTERFEJSY Wejścia/wyjścia audio wbudowany mikrofon Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Gniazdo kart pamięci microSD - pojemność do 256GB...
  • Page 24 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA Uwaga: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja pary wodnej może spowodować...
  • Page 25 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.3. Funkcja „Two way power” Kamera jest wyposażona w funkcję „Two way power”. Gdy kamera jest podłączona do switcha PoE, w gnieździe zasilania kamery 12V jest dostępne napięcie 12V. Pozwala to na zasilenie z gniazda kamery odbiornika o niewielkim poborze mocy, np mikrofonu.
  • Page 26 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery lub przełącznika sieciowego PoE.
  • Page 27 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 2.6. Konfiguracja parametrów przy użyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP to : 1.
  • Page 28 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.7. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 29: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w maksymalnej rozdzielczości.
  • Page 30 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po pomyślnym zdefiniowaniu hasła administratora wyświetli się okno wyboru pytań odzyskiwania dostępu do kamery. Aby aktywować pytania bezpieczeństwa, należy zaznaczyć opcję „Security Question Configuration”. Następnie z list pytań „Security Question” należy wybrać pytania, a w pola odpowiedzi „Answer”...
  • Page 31 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Odzyskiwanie hasła administratora Aby odzyskać dostęp do kamery w przypadku zapomnienia hasła, należy kliknąć na link „Odzyskiwanie hasła” w prawym dolnym rogu okna logowania. Wyświetli się okno odzyskiwania hasła, w którym w odpowiednie pola należy wpisać...
  • Page 32 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok okna zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu. 2. Okno podglądu na żywo. Dwukrotne kliknięcie lewym przyciskiem myszy na oknie podglądu włącza i wyłącza wyświetlanie obrazu na całym ekranie.
  • Page 33 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. Ikony dostępu do kamery: - wyświetla informacje o zalogowanym użytkowniku i wersji apletu - wylogowanie z kamery 5. Włącza i wyłącza panel do ustawiania parametrów obrazu. W panelu jest możliwość regulowania odcienia kolorów, jasności, kontrastu, nasycenia kolorów i ostrości (wyrazistości).

  • Page 34: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH, INSTALACJA KARTY SD 5. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamera posiada w menu opcję resetowania swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery ustawień domyślnych należy przejść zakładki „Ustawienia domyślne” (Zdalne Ustawienia -> Zarządzanie -> Ustawienia domyślne). Następnie należy wybrać...
  • Page 35 NVIP-2VE-4231 Skrócona instrukcja obsługi wersja 1.1 Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 36 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 8.11.2021 TF, MK v1.1...
