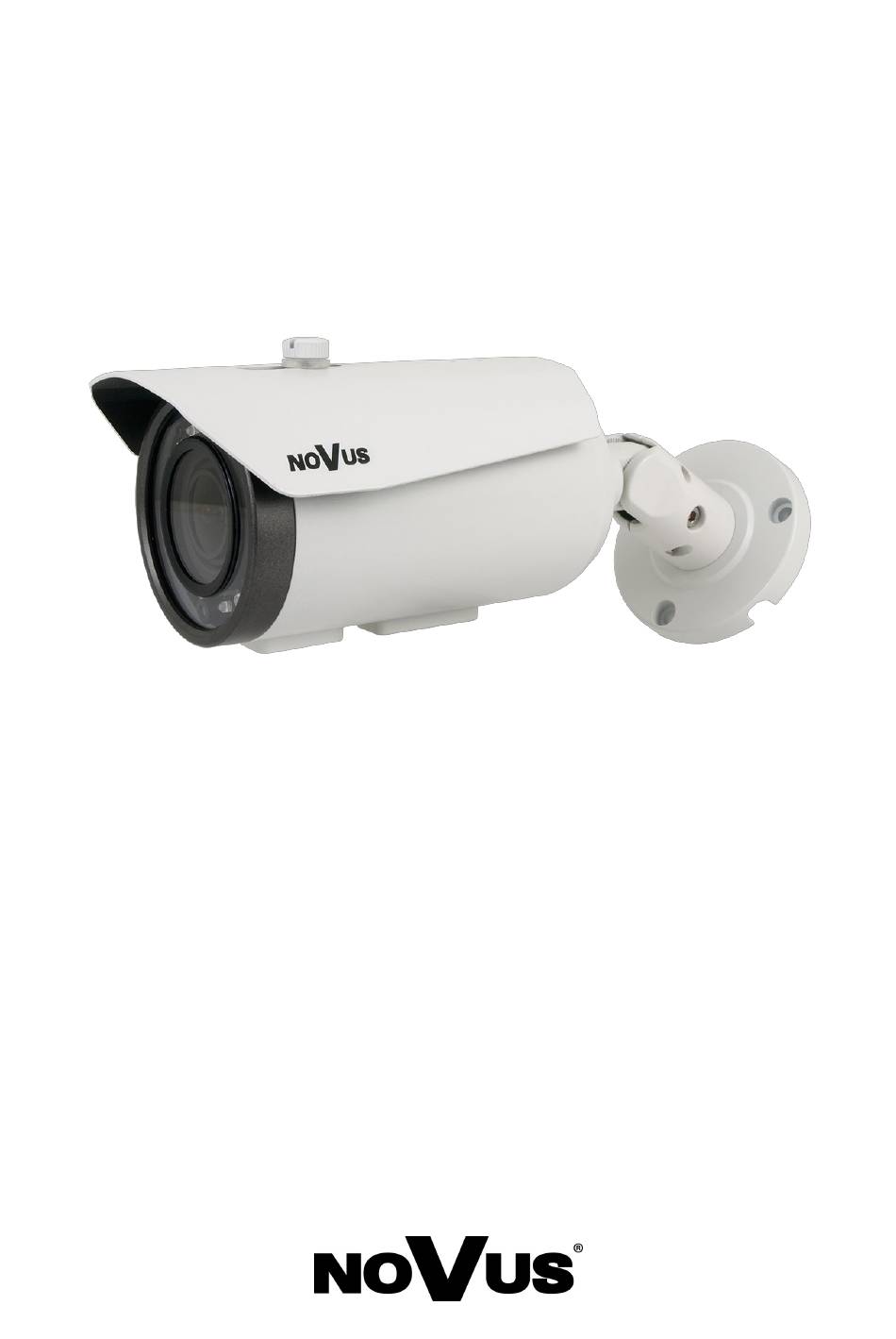

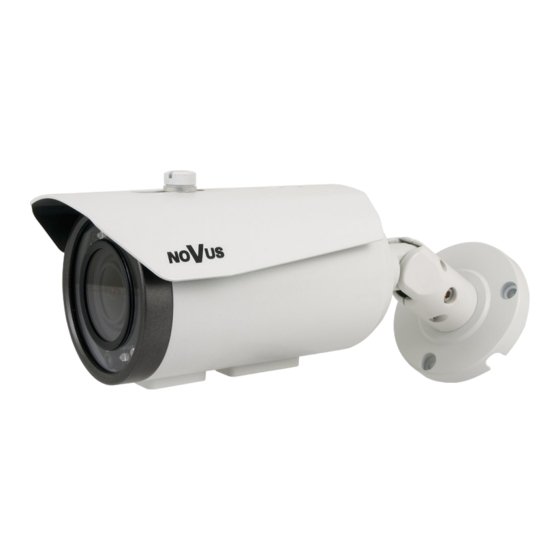

  • Page 1 ’ s m a n u a l NVAHD-2DN5102MH/IR-1...
  • Page 2 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual INFORMATION THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 17. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Foreword Information

    NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual FOREWORD INFORMATION 1. PACKAGE CONTENTS NVAHD-2DN5102H/IR-1 camera • User’s manual • A set of screws and dowels • Allen key • Mounting template • If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Specification

    NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SPECIFICATION 3. SPECIFICATION IMAGE Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1920 (H) x 1080 (V) Resolution 1080p 0.1 lx/F1.4 - color mode, 0.05 lx/F1.4 - B/W mode,...

  • Page 7: Installation

    NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SPECIFICATION/INSTALLATION 3.1. Dimensions: 3.2. View of the camera, layout of the camera items: Horizontal Lens zoom adjustment knob Locking Lens focus screw knob Vertical adjustment Rotation adjustment INSTALLATION Make sure the location can support 5 times the total weight of the bullet camera. Be careful not to jam or peel insulation covering of the cable.
  • Page 8 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS 4.1. Power supply connection NOTE: Device should be supplied only from a power sources whose parameters are in accordance with those specified by producer in the camera’s technical datasheet. Therefore, it is forbidden to supply the camera from power sources whose parameters are unknown, unstable or not meeting the producer’s requirements.
  • Page 9 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS 5.1. Main menu In order to enter the menu press the joystick button (ENTER command). The following menu is displayed on the screen: 5.1.1 LENS submenu This submenu allows to set lens parameters: MANUAL - manual iris lens or fixed iris lens DC - auto iris mode (DC signal control) - opens another sub-menu.
  • Page 10 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS SHUTTER - shutter mode control. Allows you to choose the automatic mode (AUTO), the manual mode with adjustable shutter speed in the range of 1/25 ~ 1/50000s and ability to enable the DSS function in the range from x2 to x30, and flicker reduction (FLK).
  • Page 11 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS SELECT - allows to select one of the four areas of HSBLC function DISPLAY - enables or disables previously selected zone. BLACK MASK - enables or disables masking area LEVEL - adjusts intensity function between 0-100 MODE - (ALL DAY/NIGHT) determines whether the function is running all the time or only at night (recommended).
  • Page 12 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS B/W - forces continuous black & white mode. Selecting displays following submenu for adjusting additional values: BURST - enables/disable chrominance signal synchronization. IR SMART - function ensuring balanced brightness level of the picture during operation with an IR illuminator (which prevents overexposure of the objects located close to the camera and its illuminator).
  • Page 13 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS CAM TITLE - allows to enter a string of characters that will be displayed on the screen, e.g. as camera title. Screen contains mainly alphanumerical characters, which may be used in camera’s title.
  • Page 14 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS PRIVACY - allows to enable (by selecting ON) privacy zones. Part of the screen may be masked using four rectangular zones. Selecting ON and pressing ENTER displays a sub-menu, containing four masks positions.
  • Page 15 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS BLACK DPC - allows to correct (mask) dead pixels. Selecting ON and pressing ENTER button opens a submenu which define the size and location of the zone in which the correction is made (position POS/SIZE), then define the compensation level (position LEVEL).
  • Page 16 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual SETTINGS 5.1.9 Camera Setup Menu HIDDEN Camera has another hidden menu to which you enter by hovering over the EXPOSURE menu three times clicking RIGHT, and then clicking ENTER. MONITOR OUT - selecting modes of camera - function not supported ADC TEST - option that displays data from ADC converter for testing purposes.
  • Page 17 NVAHD-2DN5102MH/IR-1- ver. 1.2 - User’s manual NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o...
  • Page 18 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2021-01-07 MF, JB, MK...
  • Page 19 ł u g i NVAHD-2DN5102MH/IR-1...
  • Page 20 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami)

  • Page 21: Warunki Bezpieczeństwa

    NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 22 16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...

  • Page 23: Informacje Wstępne

    NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Kamera NVAHD-2DN5102MH/IR-1 • Instrukcja obsługi • Komplet wkrętów i kołków rozporowych • Klucz imbusowy • Szablon montażowy • Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...

  • Page 24: Dane Techniczne

    NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 DANE TECHNICZNE 3. DANE TECHNICZNE OBRAZ Przetwornik obrazu matryca CMOS 1/2.9” SONY Tryb pracy AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość 1080p 0.1 lx/F1.4 - tryb kolorowy, 0.05 lx/F1.4 - tryb czarno-biały,...
  • Page 25 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 DANE TECHNICZNE / INSTALACJA 3.1. Wymiary kamery: 3.2. Wygląd i rozmieszczenie ważnych elementów kamery: Regulacja Regulacja pozioma ogniskowej Śruba Regulacja kontrująca ostrości Regulacja pionowa Obrót kamery 4. INSTALACJA Przed rozpoczęciem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.
  • Page 26 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA 4.1 Podłączanie zasilania UWAGA: Kamerę należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. wideo masa (GND) wideo...
  • Page 27 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA 5.1. Menu główne Aby wejść do menu kamery należy przycisnąć joystick (polecenie ENTER). Na ekranie zostanie wyświetlone poniższe menu główne: 5.1.1 Podmenu LENS (ustawienia obiektywu) Podmenu pozwala na wybór typu obiektywu współpracującego z kamerą: MANUAL - obiektyw z przysłoną...
  • Page 28 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA SHUTTER - wybór trybu pracy migawki. Pozwala na wybranie automatycznego trybu pracy (AUTO), trybu ręcznego z regulacją migawki w zakresie 1/25~1/50000s i możliwością włączenia funkcji DSS w zakresie od 2x do 30x, oraz trybu redukcji migotania w warunkach pulsującego oświetlenia (FLK).
  • Page 29 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA SELECT - umożliwia wybór jednego z czterech obszarów działania funkcji HSBLC DISPLAY - włącza lub wyłącza wybraną wcześniej strefę. BLACK MASK - włącza lub wyłącza maskowanie obszarów LEVEL - odpowiada za intensywność działania funkcji w zakresie 0-100.
  • Page 30 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA B/W - kamera na stałe pracuje w trybie czarno-białym. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu: BURST - włączenie lub wyłączenie sygnału BURST (wskaźnik obecności kolorów). IR SMART - funkcja zapewniająca zrównoważony poziom jasności obrazu przy pracy oświetlacza IR.
  • Page 31 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA CAM TITLE - Po wybraniu pozycji ON i naciśnięciu przycisku ENTER mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie jako np. nazwa danej kamery. Możliwe jest wprowadzenie do 15 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze. Główną...
  • Page 32 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA PRIVACY - pozwala na włączenie stref prywatności, które maskują część sceny. Po wybraniu pozycji ON i naciśnięciu przycisku ENTER pojawi się podmenu umożliwiające ustawienie do czterech stref: SELECT - umożliwia wybór strefy do ustawienia DISPLAY - ta opcja pozwala na wyłączenie danej strefy (OFF), i na włączenie - z ustawieniem...
  • Page 33 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA BLACK DPC - umożliwia dokonanie korekcji (maskowania) tzw. „martwych pikseli”. Po wybraniu ON i wciśnięciu przycisku ENTER otwiera się podmenu w którym określamy rozmiar i położenie strefy w której będzie dokonana korekcja (pozycja POS/SIZE), następnie określamy poziom korekcji (pozycja LEVEL).
  • Page 34 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 USTAWIENIA 5.1.9 Menu ustawień dodatkowych kamery HIDDEN Kamera posiada menu ustawień dodatkowych, do którego uzyskujemy dostęp poprzez odpowiednią sekwencję naciśnięć dżojstika. Aby wejść do menu HIDDEN należy najechać na menu EXPOSURE, trzykrotnie kliknąć przycisk PRAWO (RIGHT), a następnie ENTER.
  • Page 35 NVAHD-2DN5102MH/IR-1 - instrukcja obsługi wersja 1.2 NOTATKI Wszelkie prawa zastrzeżone AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o...
  • Page 36 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2021-01-07 MF, JB, MK...
