Адаптирование к разным видам газа

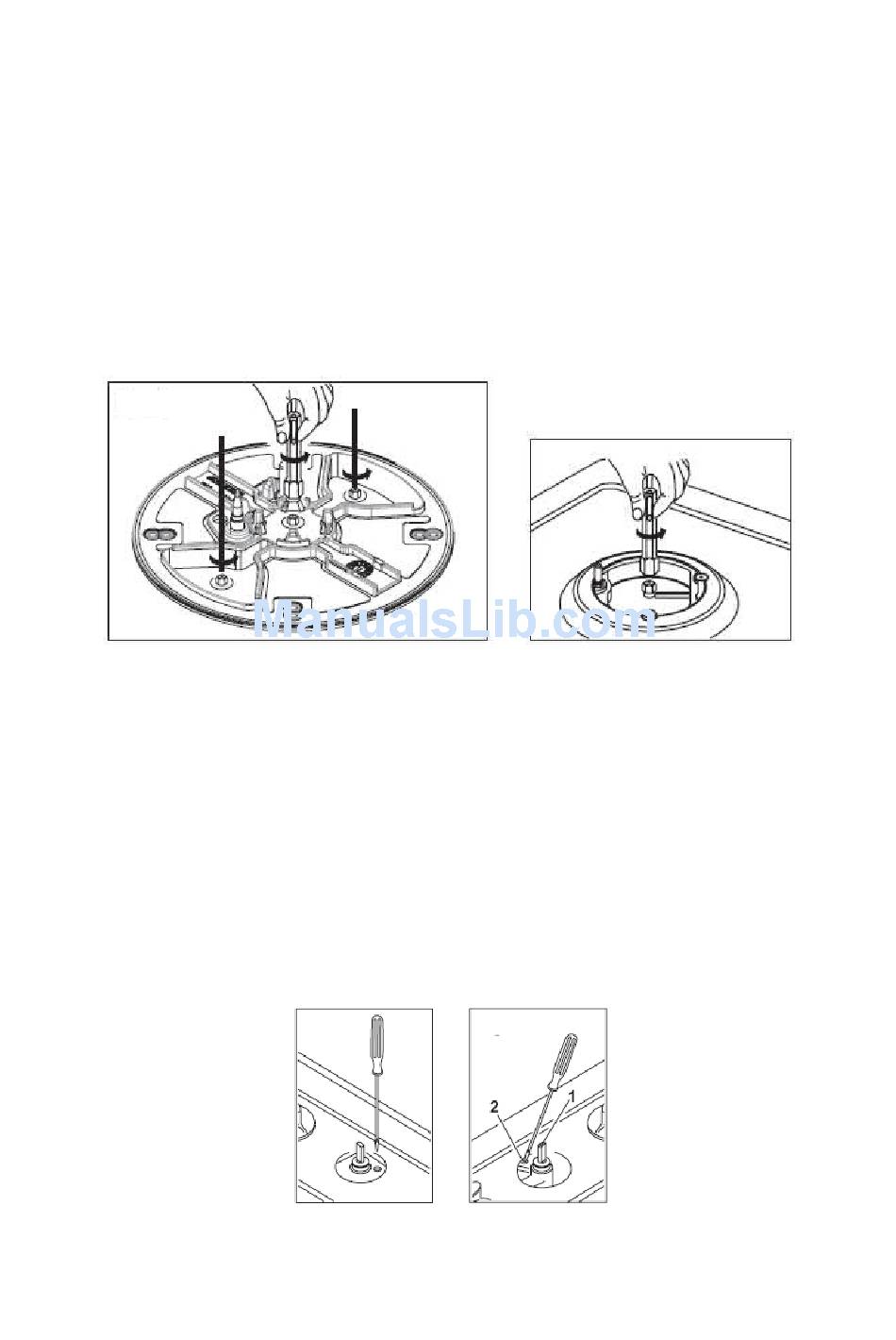

Смена форсунок
1) Снимите решетку варочной панели
2) Снимите крышки горелок.
3) С помощью торцевого гаечного ключа (7 мм) открутите и удалите форсунки.
Замените их форсунками для соответствующего вида газа (см. таблицу на стр. 24).
4) Соберите детали в обратном порядке.
5) После этого, замените установленную табличку с техническими данными (рядом с
точкой подключения к газовой системе) на новую с обозначением вида газа.
Если давление газа отличается от обозначенного на табличке (или непостоянно),
трубопровод подачи
соответствующим стандартам.
Двойная
Регулировка минимального уровня пламени
1) Зажгите горелку, см. выше.
2) Поверните регулятор в положение минимального пламени.
3) Снимите ручки-регуляторы.
4) Тонкой плоской отверткой поверните байпасный шток, расположенный рядом
со стержнем крана (см. рис. 5).
Для сжиженного пропана полностью поверните байпасный шток по часовой
стрелке.
Результатом является небольшое, ровное пламя, одинаковое по всему контуру
горелки. Для двойной трехконтурной горелки см. рис. 5A, байпас центральной
горелки 1, байпас обеих горелок 2.
5) В конце регулировки убедитесь, что горелка не гаснет, если резко повернуть
кран из максимального положения в минимальное.
газа следует
Рис. 5
оборудовать подходящим
Рис. 5А
редуктором,
27
