Convertidor de Medios • Manual del Usuario
Gracias por comprar el Convertidor de Medios Fast Ethernet de INTELLINET NETWORKS
Modelo 506502, 506519 ó 506526; ó Convertidor de Medios Gigabit Ethernet, Modelo
506533.

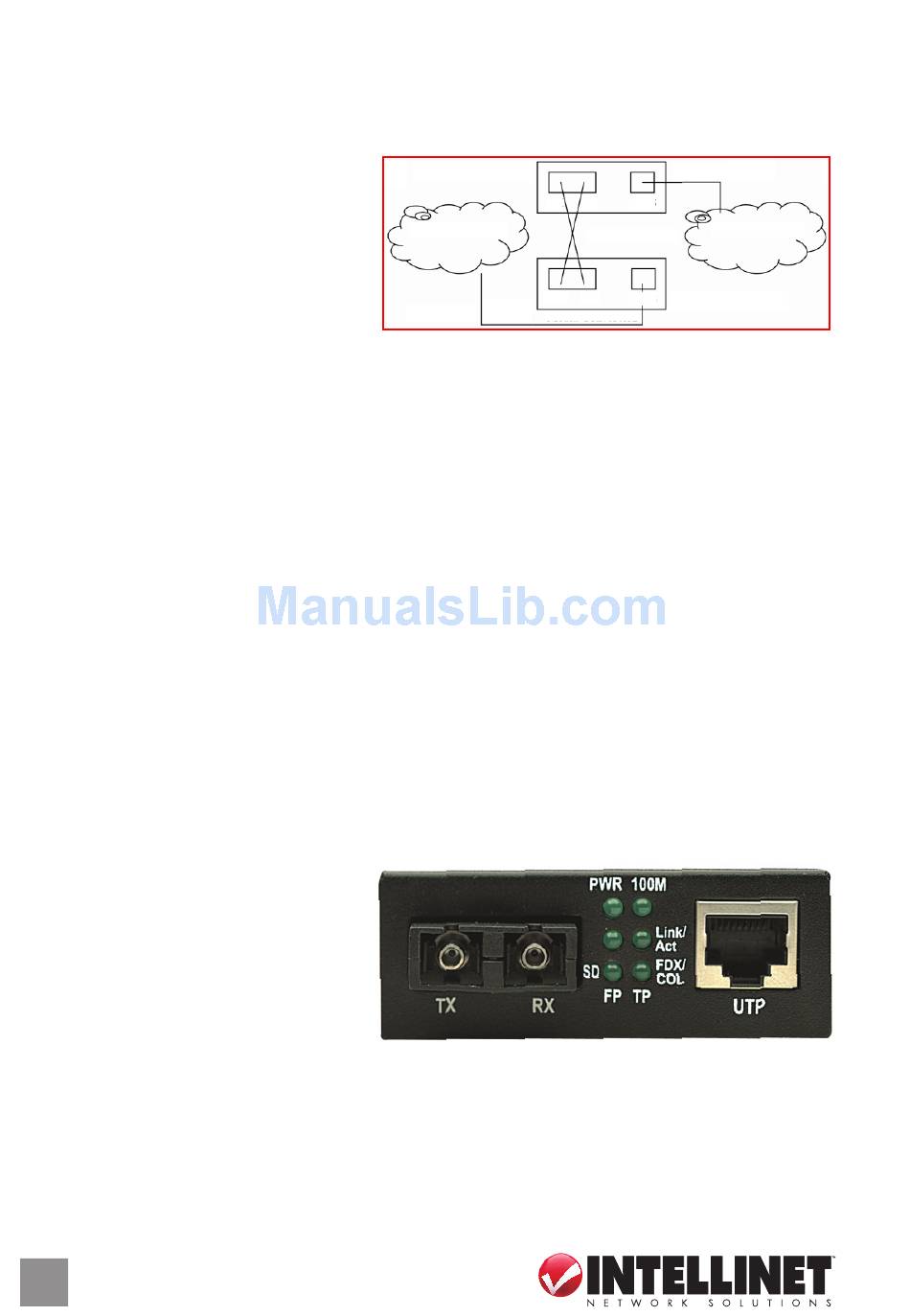

Conecte dos convertidores de medios
ethernet para una mayor distancia
usando cable de fibra optica.
conexiones
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto RJ45 de la red LAN; Ej., un
switch. Recomendamos usar cableado Cat5e o superior. Los Modelos 506502, 506519
y 506526 se pueden conectar a puertos 10 Mbps ó 100 Mbps. La función integrada de
auto-negociación se asegura de que se establezca el enlace a mejor velocidad posible.
El convertidor de medios Gigabit (modelo 506533) solo puede ser conectado a un
puerto gigabit a 1000 Mbps.
Fibra Optica
Como se ha indicado, dos cables de fibra deben estar conectados convertidores de medios
identicos. Establezca la conexion del convertidor de Medios 1 TX al convertiodor de medios
2 RX, y del convertidor de medios 1 RX al convertidor de medios 2 TX. La longuitud maxima
del cable de fibra depende de las especificaciones del modelo. (Vea las especificaciones.)
energia
Conecte el adaptador de corriente en el jack de 5 V DC en el convertidor de medios, a
continuacion a una toma de corriente regular (90 – 265 V, 50/60 Hz). Use solo el
adaptador de energia incluido (salida de 5 V DC, por lo menos a 1 A).
LeD (M
s odElos
PWR — El adaptador de corriente
esta conectado.
100M — 100 Mbps Enlace del par
trenzado esta conectado;10 Mbps
enlace o link sin luz.
Link/Act (TP = RJ45; FP = Fibra) —
Enlace activo cuando esta encendido; trasmite datos cuando parpadea; tinguna
conexion activa cuando no se ilumina.
FDX/COL (para TP/RJ45) — Ningun conexion cuando no se ilumina; conexión full duplex
cuando se ilumina, colision de datos cuando flashea; half duplex cuando no se ilumina.
SD (para FP/Fibra) — La señal de fibra optica se detecta cuando esta encendido; sin
señal cuando esta apagado.
6
Español
F E : 506502, 506519, 506526)
ast thErnEt
Media Converter 1
TX
ETHERNET 1
TX
Twisted Pair
Español
Twisted Pair
RJ45
RX
ETHERNET 2
OPTICAL FIBER
RX RJ45 Media Converter 2
,
™
