Media Konwerter • Instrukcja użytkownika
Dziękujemy za zakup Media Konwertera Fast Ethernet INTELLINET NETWORK SOLUTIONS
model 506502, 506519 lub 506526 lub Media Konwertera Gigabit, model 506533.
Za pomocą kabli optycznych Media
Konwertery łączą na duże odległości
dwie sieci Ethernet.
ZŁĄcZa
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia
sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych. Modele
50650, 506519 oraz 506526 mogą być podłączone i pracować z prędkością 10 lub
100 Mb/s. Zintegrowana funkcja auto-negocjacji zapewnia ustanowienie optymalnej
prędkości. Natomiast media konwerter gigabit (model 506533) może być podłączony
tylko i wyłącznie z prędkością 1000 Mb/s.
Światłowód

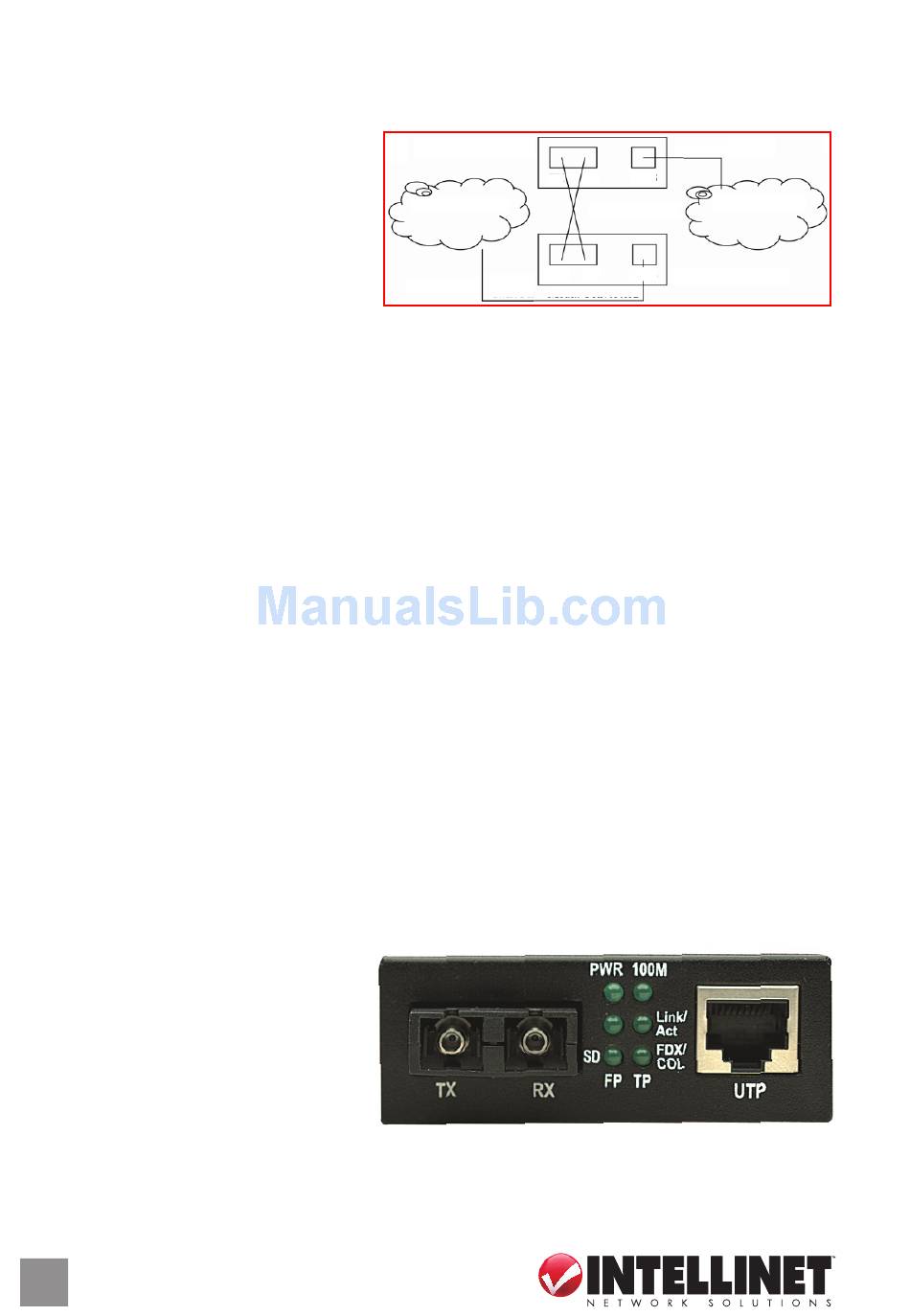

Jak pokazano na obrazku powyżej, końcówki światłowodów muszą być podłączone
do dwóch identycznych media konwerterów. Połącz urządzenia ze sobą tak, aby jedna
końcówka pierwszego światłowodu była podłączona do portu TX pierwszego media
konwertera oraz druga końcówka pierwszego światłowodu była podłączona do portu
RX drugiego media konwertera. Następnie pierwszą końcówkę drugiego światłowodu
podłącz po portu RX pierwszego media konwertera oraz drugą końcówkę drugiego
światłowodu do portu TX drugiego media konwertera. Maksymalna długość oraz
parametry światłowodu zależą od modelu (zapoznaj się ze specyfikacją techniczną).
ZasiLanie
Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera
zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych
ze specyfikacją (5V DC, co najmniej 1A).
DioDy sygnaLiZacyjne (M
PWR — Zasilanie jest podłączone.
100M — Gdy świeci, sygnalizuje
połączenie po skrętce z prędkością
100 Mb/s. Gdy nie świeci, sygnalizuje
połączenie po skrętce z prędkością
10 Mb/s lub brak połączenia.
Link/Act (TP = RJ45; FP = Fiber) — Połączenie aktywne, gdy świeci; transmisja danych,
gdy miga; brak połączenia, gdy nie świeci.
FDX/COL (dla TP/RJ45) — Praca w trybie full duplex, gdy świeci; błąd podczas transmisji,
10
polsKi
Media Converter 1
ETHERNET 1
Skrętka
F E
odElE ast thErnEt
Skrętka
RJ45
RX
TX
ŚWIATŁOWÓD
TX RX RJ45
Media Converter 2
: 506502, 506519, 506526)
Polski
,
™
ETHERNET 2
