Media Converter • Manuale d'istruzione
Grazie per aver scelto Fast Ethernet Media Converter, Modello 506502, 506519 o 506526,
o il Gigabit Ethernet Media Converter, Modello 506533 INTELLINET NETWORK SOLUTIONS
I Media converter collegano due reti
Ethernet su una distanza più lunga
usando un cavo in fibra ottica.
connessioni
Twisted Pair – RJ45
Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio,a
un Ethernet switch. Cat5e o cablaggi superiori sono consigliati. I modelli 506502, 506519
e 506526 possono essere collegati a porte 10 Mbps o 100 Mbps. La caratteristica integrata
di auto-negotiation assicura che la connessione è stabilita alla migliore velocità possibile. Il
Gigabit Media Converter (modello 506533) può essere comunque solo collegato ad
una porta di rete Gigabit 1000 Mbps.
Fibra Ottica
Come indicato sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due
media converter identici. Creare un collegamento tra Media Converter 1 TX a Media
Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima
e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa
alle Specifiche.)
aLimentaZione
Collegare l'alimentatore al la presa da 5 V DC presente sul media converter, quindi
collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz). Utilizzare solamente
l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito
in dotazione (output 5 V DC, ameno 1 A).
LeD (F E
ast thErnEt
PWR — Quando si illumina indica che
l'alimentatore è collegato.
100M — Quando è illuminato indica il
collegamento a 100 Mbps link sulla
connessione a coppie twistate;
10 Mbps collegamento o nessun
collegamento se non illuminato.
Link/Act (TP = RJ45; FP = Fibra) — Collegamento attivo quando è illuminato; traffico di
dati quando lampeggia; nessun collegamento di rete attivo quando è spento.
FDX/COL (per TP/RJ45) — Connessione full duplex quando illuminato; collisione di dati
quando lampeggia; half duplex quando è spento.
12
italiano

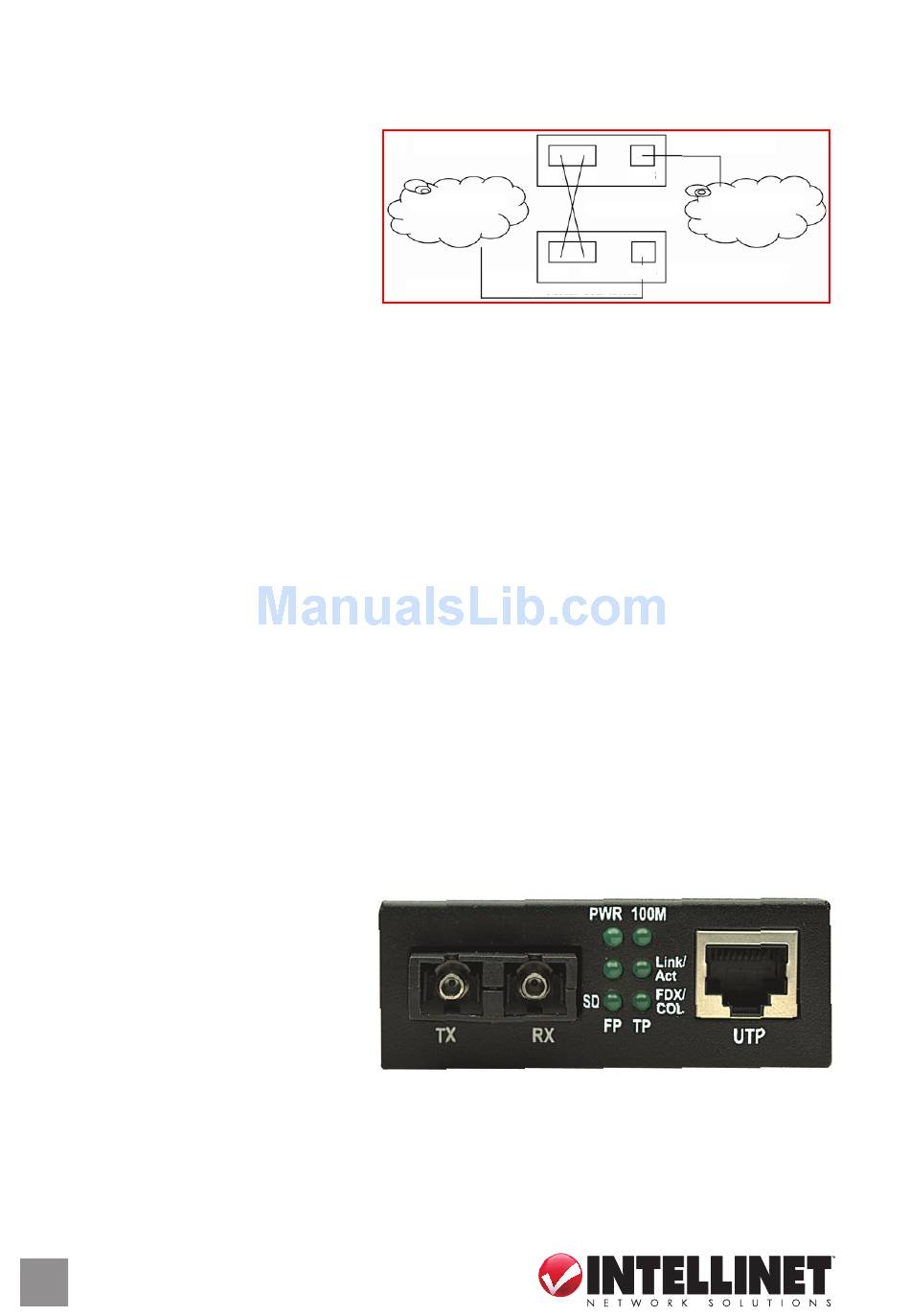

Media Converter 1
Twisted Pair
M : 506502, 506519, 506526)
odElli
RX
TX
ETHERNET 1
FIBRA OTTICA
TX
RX
Italiano
Twisted Pair
RJ45
ETHERNET 2
RJ45 Media Converter 2
.
™
