Medienkonverter • Handbuch
Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS
Medienkonverters, Modell 506502, 506519 oder 506526 oder des Gigabit Ethernet
Medienkonverter, Modell 506533.
Medienkonverter verbinden zwei
Ethernet-Netzwerke über größere
Distanzen mittels Glasfaserkabel.
anschLüsse
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks;
z.B. einem Ethernet-Switch. Cat5e-Verkabelung oder höher wird empfohlen. Die Modelle
506502, 506519 und 506526 können an 10 Mbit/s -oder 100 Mbit/s-Ports angeschlossen
werden. Die integrierte Auto-Negotiation-Eigenschaft stellt sicher, dass die Verbindung
mit der höchstmöglichen Geschwindigkeit bereitgestellt wird. Der Gigabit Medien-
konverter (506533) kann allerdings nur an einen 1000-Mbit/s-Port angeschlossen werden.
Glasfaser

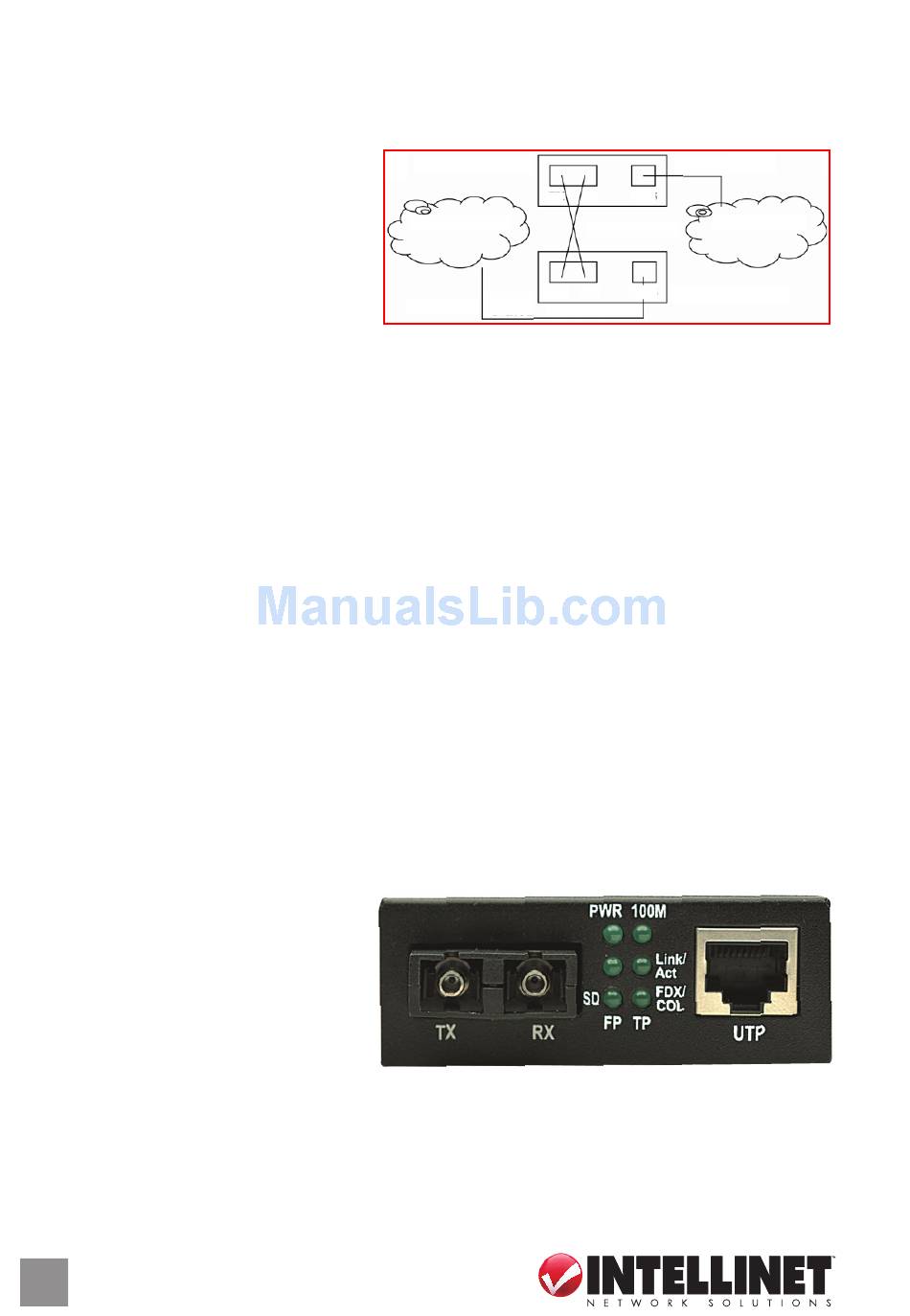

Wie auf der obigen Abb. zu sehen, müssen zwei Glasfaserkabel zwischen zwei idealerweise
gleichen Medienkonvertern verbunden werden. Stellen Sie eine Verbindung her zwischen
Medienkonverter 1 TX und Medienkonverter 2 RX sowie zwischen Medienkonverter 1
RX und Medienkonverter 2 TX. Die maximale Länge und Glasfaserspezifikation hängt
von dem Modell ab (siehe Spezifikationen).
stromversorgung
Schließen Sie das Netzteil an die 5V-DC-Buchse des Medienkonverters und dann an eine
Steckdose an (90 – 265 V, 50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil
oder eines mit gleichen Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).
LeD (F E
s ast thErnEt
PWR — Leuchtet bei
angeschlossenem Netzteil.
100M — Leuchtet bei 100 Mbit/s-
Verbindung am Twisted-Pair-
Anschluss; leuchtet nicht bei 10
Mbit/s- oder ohne Verbindung.
Link/Act (TP = RJ45; FP = Faser) — Leuchtet bei aktiver Verbindung; blinkt bei Datenübertragung;
leuchtet nicht, wenn keine aktive Netzwerkverbindung besteht.
FDX/COL (für TP/RJ45) — Leuchtet bei Vollduplex-Verbindung; blinkt bei Datenkollisionen;
leuchtet nicht bei Halbduplex.
SD (für FP/Faser) — Leuchtet wenn Glasfasersignal erkannt wird; ansonsten nicht.
4
DEutsch
Media Converter 1
ETHERNET 1
Twisted Pair
M : 506502, 506519, 506526)
odEls
Fast Ethernet
™
Twisted Pair
RJ45
RX
TX
OPTICAL FIBER
TX RX RJ45 Media Converter 2
Deutsch
ETHERNET 2
