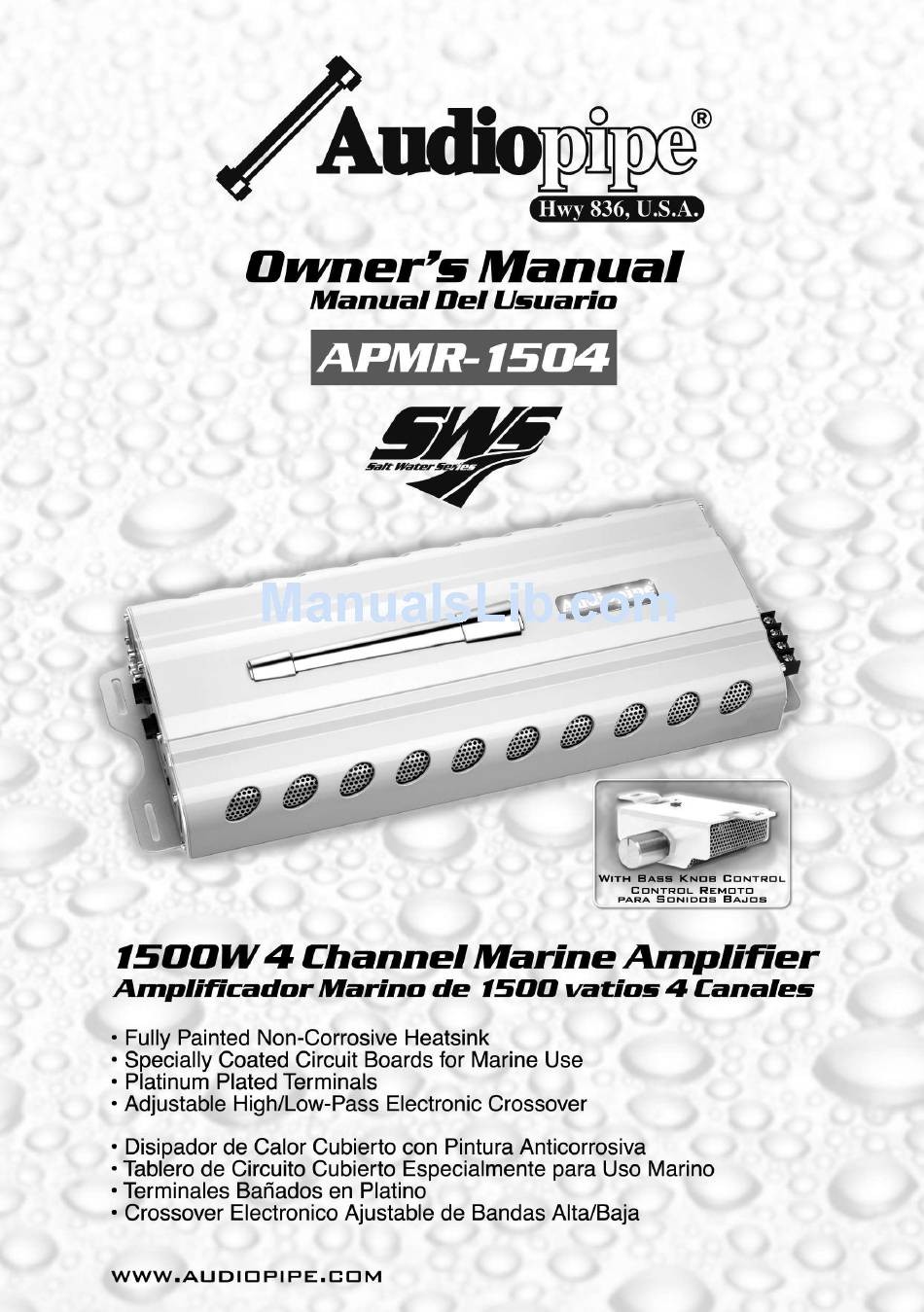

- Page 1 - 1 -...
- Page 2 • Low profile construction with aluminum heat sink for efficient heat dissipation. This manual describes the basic requirements to install the Audiopie APMR-1504 marine amplifier. The installation of this marine amplifier can be quite complex to install, if you do not possess the necessary knowledge and tools to perform this installation, please contact your local Audiopipe dealer.
- Page 3 To avoid unwanted noise, a double-sided conformal printed circuit board with strategically placed components keeps AM RFI subdued. All of the connections and controls for the APMR-1504 are conveniently located at the ends of the marine amplifier and labeled appropriately. To ensure the best possible electrical connections, the power, speaker, and RCA inputs are platinum-plated.
- Page 4 Right (bridged) input allows a single channel input for bridged operation. This is especially useful in high powered systems when using the APMR-1504 as a bridged 2-channel marine amplifier. L ~ R (sum mono) allows a stereo input to be summed into a mono output.
- Page 5 English The rear panel of the APMR-1504 contains power and speaker connections as shown below. Figure 2 1. CH1 Speaker Output 2. CH2 Speaker Output 3. CH3 Speaker Output 4. CH4 Rear Speaker Output 5. Ground Input 6. Remote Turn-on Input 7.
- Page 6 English Figure 3 Connections for power and speakers - 4 -...
- Page 7 English This section suggests Mounting and Wiring Precautions for installing the Audiopipe APMR-1504 marine amplifier. If you do not posses the necessary tools and installation experience, do not attempt to install this marine amplifier. Instead, contact your local Audiopipe dealer to perform the installation.
- Page 8 The Audiopipe APMR-1504 4-channel marine amplifier can be used in a variety of system applications. Here are some examples to help plan your own installation. 4-Channel Full-Range Stereo System Figure 4 In this application, the APMR-1504 is used as a 4-channel marine amplifier to drive four full-range speakers in stereo. - 6 -...
- Page 9 English 4-Channel Stereo System 2-Channel High-Pass, 2-Channel Low-Pass Figure 5 In this 4-channel system, the APMR-1504 drives a pair of stereo satellites for the front and a pair of subwoofers for the rear. Note the filter settings. - 7 -...
- Page 10 2-Channel Stereo System with Low-Pass Bridged Mono Channel Figure 6 The APMR-1504 can also be used to drive a pair of stereo satellites for the front and a single mono subwoofer for the rear. Note the filter settings. - 8 -...
- Page 11 English 2-Channel High Power System (Satellite or Subwoofer) Figure 7 The APMR-1504 can be set up as a 2-channel high-power marine amplifier to drive a pair of satellites (or subwoofers). - 9 -...
- Page 12 English Mixed-Mode System On Rear; Full-Range Speakers On Front FREQ (Hz) L (mH) C (uF) NOTE: Chart values based on 4 Ohm speakers. Figure 8 The marine amplifier can be configured for a mixed-mode operation on either channels 1/2 or 3/4 marine amplifier sections. The table provides component values to create a 6dB per octave crossover at specified frequencies.
- Page 13 “flat” positions. Slowly increase the Gain Control. Stop when you hear a slight distortion of audio. The Audiopipe APMR-1504 features fully adjustable front and rear crossovers. To set the crossovers, follow these steps.
- Page 14 • Thermal protection circuits are shutting marine amplifier off. Check location for adequate ventilation; consult an authorized Audiopipe Dealer. • Gain is not set properly, or damaged speaker cones. Review Setting Gain; inspect each speaker cone for signs of damage. (i.e. frozen cone, burning smell, etc.) •...
- Page 15 El amplificador marino Audiopipe APMR-1504 es un equipo de 4 canales que incorpora las siguientes características: • Placa base especialmente revestida, que resiste el polvo, moho y los daños de humedad. • Suministro de energía (PWM) MOSFET para máximo rendimiento con mínima distorción.
- Page 16 2, 3 y 4 canales con un golpe ligero al interruptor (Ver Sección de Aplicación). En el evento de que un componente falle o haya un corto circuito, el amplificador marino APMR-1504 tiene un dispositivo de seguridad y un fusible ATC para prevenir daños al amplificador marino.
- Page 17 Esto es especialmente util en sistemas de alta potencia cuando es usado el amplificador marino APMR-1504 como puente en el amplificador marino de 2 canales por cada subwoofer/bocina. L + R ( suma mono) permite una entrada estéreo ser adicionada dentro de una salida mono.
- Page 18 El no hacer esto resultaría en ruidos y una operación inapropiada. El panel trasero del amplificador marino APMR-1504 contiene las conexiones de potencia y de las bocinas como se muestra debajo.
- Page 19 Figura 3 Conexiones para la potencia y las bocinas - 4 -...
- Page 20 Esta sección sugiere precauciones de montaje y cableado para la instalacion del amplificador marino Audiopipe APMR-1504. Si usted no posee las herramientas y la experiencia necesaria para la instalación, no trate de instalar este amplificador marino, en vez de hacerlo, contacte a su concesionario Audiopipe local para hacer la instalación.
- Page 21 El amplificador marino de 4 canales Audiopipe APMR-1504 puede ser usado en una variedad de aplicaciones de sistemas. Aqui tenemos algunos ejemplos que les ayudaran a planificar sus propia instalación. Figura 4 En esta aplicación, el amplificador marino APMR-1504 es usado como un amplificador marino de 4 canales para hacer trabajar 4 bocinas de rango completo en estéreo.
- Page 22 2 canales de Paso Alto, 2 Canales de Paso Bajo Figura 5 En este sistema de 4 canales, el amplificador marino APMR-1504 maneja un par de bocinas satélites estéreos para el frente y un par de subwoofers para la parte trasera.
- Page 23 Canal Mono y Puente de Paso Bajo Figura 6 El amplificador marino APMR-1504 tambien puede ser usado para manejar un par de bocinas satélites estéreo para el frente y un solo subwoofer mono para la parte trasera. Notar la conformación del filtro.
- Page 24 Sistema de 2 Canales de Alta Potencia (Bocina Satélite y Subwoofer) Figura 7 El amplificador marino APMR-1504 puede ser conformado como un amplificador marino de 2 canales de Alta Potencia para manejar un par de bocinas satélites (ó subwoofer). - 9 -...
- Page 25 Sistema de Módulo Mezclado en la parte trasera y Bocinas de Rango completo al frente FREQ (Hz) L (mH) C (uF) NOTA: Los valores de la tabla estan basados en bocinas de 4 Ohms. Figura 8 El amplificador marino puede ser configurado para un módulo mezclado de operación en cada canal 1/2 ó...
- Page 26 Lentamente aumente el control de ganacia. Pare cuando usted escuche una leve distorción del audio. El amplificador marino Audiopipe APMR-1504 posee un crossover frontal y trasero completamente ajustable. Para programar el crossover, siga estos pasos. Usando el Interruptor del módulo de crossover, seleccione el módulo deseado – LP para Paso Bajo, HP para paso alto.
- Page 27 • Los circuitos de protección térmica estan apagando al amplificador marino. Revise el lugar para una adecuada ventilación, consulte a un concesionario Audiopipe autorizado. • La ganancia no ha sido programada correctamente, o los conos de la bocina estan dañados.
