Summary of Contents for Audiopipe APCL-6002
- Page 2 English Congratulations! Thank you for purchasing Audiopipe Class AB amplifier for your car audio system. Now you own an amplifier of uncompromising design and engineering incorporating the latest advanced circuit technology. You will discover soon that our amplifiers display optimum sound with high quality, reliable performance.

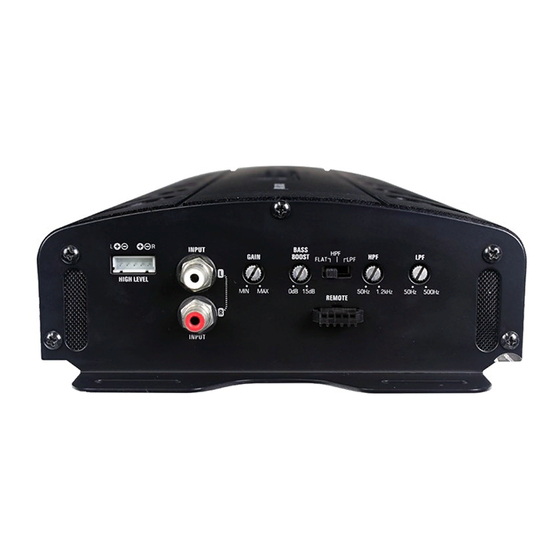

- Page 3 English The front panel of the APCL-6002 contains both connections for RCA and speaker level inputs, along with the audio controls as shown below. 5. Gain 1. Filter 6. Output 2. Bass Boost 7. Input 3. X-Over freq 8. Bass Level 4.
- Page 4 The rear panel of the APCL-6002 contains power and speaker connections as shown below. 1. Left Speaker Output 4. Remote Turn-On Input 2. Right Speaker Output 5. Ground Input 3. Battery +12V Input The rear panel of the APCL-6004 contains power and speaker connections as shown below.
- Page 5 Connections for power and speakers APCL-6002 - 3 -...
- Page 6 English Connections for power and speakers APCL-6004 - 4 -...
- Page 7 English We recommend to have the installation done by an Authorized Audiopipe Dealer. Required power, ground wire and proper external fuse as below: Model Fuse Wire APCL-6002 90 AMP 2 Gauge APCL-6004 150 AMP 0 ~ 2 Gauge We recommend a fuse should be installed away 0.2m from the battery. The ground wire should be connected directly with the chassis of your vehicle which should be metal to metal ground point connection.
- Page 8 The Audiopipe APCL-6002 2-channel amplifier can be used in a variety of system applications. Here are some examples to help plan your own installation. APCL-6002 Bridged - Mono Subwoofer System In this application the amplifier is bridged for mono operation to drive a subwoofer.
- Page 9 2-Channel Full-Range, Satellite, or Subwoofer Stereo System (Set INPUT SELECT Switch to STEREO) APCL-6002 In this application, the amplifier is used in stereo and drives two full-range (or satellite or subwoofer) speakers. NOTE: A passive crossover must be used with satellite speakers.
- Page 10 The Audiopipe APCL-6004 4-channel amplifier can be used in a variety of system applications. Here are some examples to help plan your own installation. APCL-6004 2-Channel Stereo System with Low-Pass Bridged Mono Channel In this application the amplifier is bridged for mono operation to drive a subwoofer.
- Page 11 4-Channel, Satellite, or Subwoofer Stereo System APCL-6004 In this application, the amplifier is used in stereo and drives two full-range (or satellite or subwoofer) speakers. NOTE: A passive crossover must be used with satellite speakers. - 9 -...
- Page 12 Check speaker cables and connections. Problem The amplifier switches on and off. Solution • Check chassis ground connection with amplifier cable terminals and check battery terminals connections and check remote turn-on voltage. For additional questions please contact your authorized Audiopipe dealer. - 10 -...
- Page 13 APCL-6002 Maximum Power Output ..........2000W Continuous Power Output ..........Stereo 2 Ch-300W x 2@ 4 Ohm Stereo 2 Ch-600W x 2@ 2 Ohm Bridge 1 Ch-1200W x 1@ 4 Ohm Frequency Response ............ 20Hz ~ 20kHz Signal to Noise Ration ...........
- Page 15 Felicidades! Gracias por comprar los amplificadores Audiopipe Clase AB para el sistema de audio de su auto. Actualmente usted posee un amplificador con el diseño y fabricación que incorpora la última tecnología e ingeniería de circuitos mas avanzadas. Usted descubrirá...
- Page 16 El panel frontal del amplificador APCL-6002 contiene ambas conexiones para RCA y entrada de nivel a las bocinas, asi como los controles de audio como se muestran debajo. 1. Filtro 5. Ganancia 2. Incremento del Bajo 6. Salida 3. Frecuencia de Crossover 7.
- Page 17 El panel trasero del amplificador APCL-6002 contiene las conexiones de potencia y de las bocinas como se muestra debajo. 1. Salida de la Bocina Izquierda 4. Entrada de Encendido Remoto 2. Salida de la Bocina Derecha 5. Entrada a Tierra 3.
- Page 18 Conexiones para la potencia y las bocinas APCL-6002 - 3 -...
- Page 19 Conexiones para la potencia y las bocinas APCL-6004 - 4 -...
- Page 20 Recomendamos para hacer la instalación adecuadamente por un concesionario Audiopipe autorizado tener cable de potencia, cable a tierra y un fusible externo como indicamos debajo: Modelo Fusible Cable APCL-6002 90 AMP Calibre 2 APCL-6004 150 AMP Calibre 0 ~ 2 Recomendamos que el fusible sea instalado a 0.2m de la batería.
- Page 21 El amplificador de 2 canales Audiopipe APCL-6002 puede ser usado en la aplicación de variados sistemas. Aqui estan algunos ejemplos para ayudarlo a planificar su propia instalación. APCL-6002 Sistema de Subwoofer Mono en Puente En esta aplicación el amplificador esta en Puente para un operación mono que maneja el subwoofer.
- Page 22 Sistema Estéreo de 2-Canales de Rango Completo, Satelite ó Subwoofer (Configurar el Selector de Entrada hacia ESTEREO) APCL-6002 En esta aplicación, el amplificador es usado en estéreo y maneja dos bocinas de rango completo (ó satélite, ó subwoofer). NOTA: Un crossover pasivo debe ser usado con las bocinas satélites.
- Page 23 El amplificador de 4 canales Audiopipe APCL-6004 puede ser usado en la aplicación de variados sistemas. Aqui estan algunos ejemplos para ayudarlo a planificar su propia instalación. APCL-6004 Sistema de 2-Canales Estéreo de Paso Bajo con Canal Mono en Puente En esta aplicación el amplificador esta en Puente para un operación mono que maneja...
- Page 24 Sistema de 4-Canales Estéreo, Satélite ó Subwoofer APCL-6004 En esta aplicación, el amplificador es usado en estéreo y maneja dos bocinas de rango completo (ó satélite, ó subwoofer). NOTA: Un crossover pasivo debe ser usado con las bocinas satélites. - 9 -...
- Page 25 Compruebe la conexión del chasis a tierra con el cable del amplificador y compruebe las conexiones del terminal de la batería y verifique el encendido del voltaje del remoto. Para preguntas adicionales por favor contactar a un concesionario Audiopipe autorizado. - 10 -...
- Page 26 APCL-6002 APCL-6004 - 11 -...
