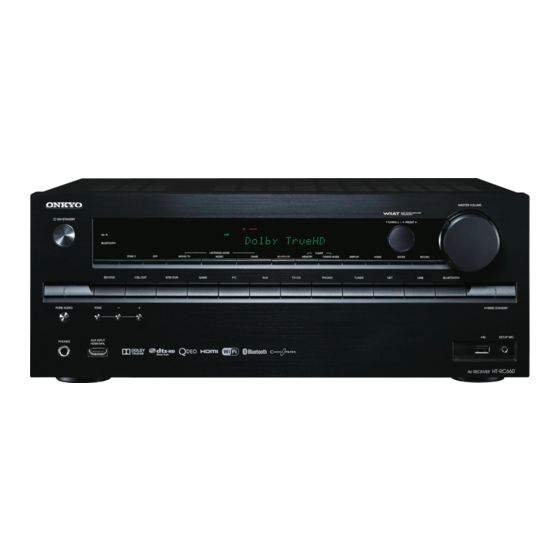

HT-RC660
AV RECEIVER
Basic Manual
Advanced Manual found here
http://www.onkyo.com/manual/htrc660/adv/en.html
E
n

Advertisement

loading
Need help?

Need help?

Do you have a question about the HT-RC660 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Onkyo HT-RC660

Summary of Contents for Onkyo HT-RC660

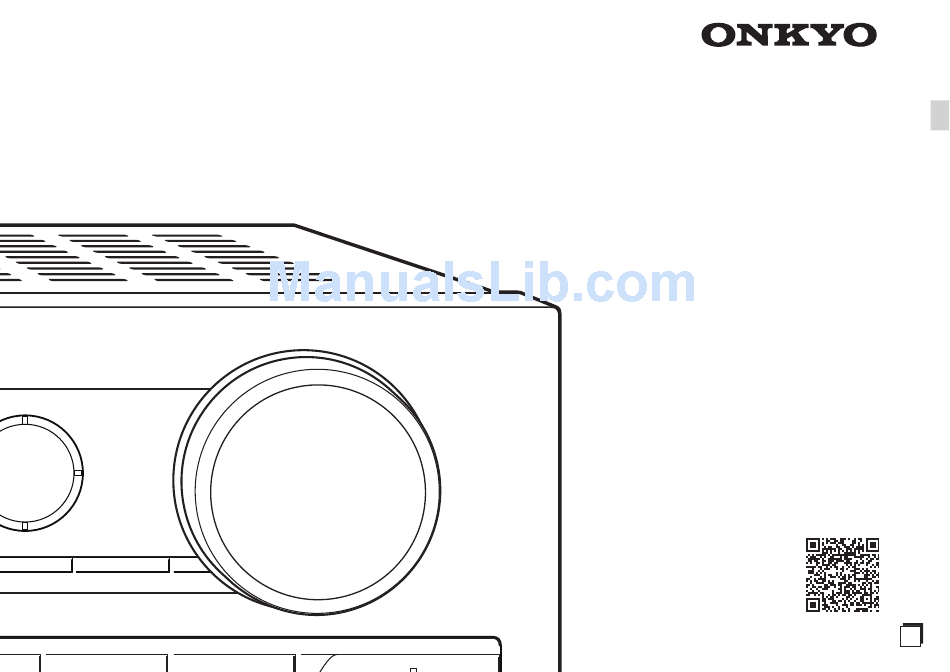

  • Page 1 HT-RC660 AV RECEIVER Basic Manual Advanced Manual found here http://www.onkyo.com/manual/htrc660/adv/en.html...
  • Page 2 Automatic speaker setup available using supplied AV Receiver Operating Other Components with the Remote Controller calibrated microphone (AccuEQ Room Calibration) Connecting and Operating Onkyo RI Components Supports playback of MP3, WMA, WMA Lossless, FLAC, Firmware Update WAV, Ogg Vorbis, Apple Lossless, DSD, Dolby TrueHD...
  • Page 3 Connection with a TV not supporting ARC Connecting the TV and players For how to make settings, see the Advanced Manual (http:// www.onkyo.com/manual/htrc660/adv/en.html). To connect the TV and the unit, connect the HDMI OUT Important: The power cord must be connected only after all...
  • Page 4 Step 1: Connections and then HOME on the remote controller, select "Setup" - Audio signal connection Use a composite video cable to connect a TV with "1.Input/Output Assign" - "Monitor Out" and set the default composite video input jack or a player with composite Digital connection: Use a digital optical cable value of "MAIN"...
  • Page 5 Step 1: Connections Connecting speakers Front L Front R Important: The power cord must be connected only after all Center other connections are completed. 1 2 Front speakers Center speaker 4 5 Surround speakers Subwoofer 7 8 Surround back speakers If there is only one surround back 9 F Height speakers...
  • Page 6 Step 1: Connections connection is wrong, a bass sound may become poor due to Network connection Other connections reverse phase. Attaching the supplied colored speaker cable labels to the + side on the both ends of each channel's cable You can enjoy Internet radio and DLNA by connecting the will help correct connection.
  • Page 7 Step 2: Setting Up Important: When the unit is turned on for the first time, the 1st Step : AccuEQ Room Calibration Making the Initial Setup with the Setup setup wizard of the section 2 will automatically be launched. If you use the setup wizard to make the initial setup, Wizard The test tone coming from each speaker will be measured to connect a TV to the HDMI OUT MAIN jack of the unit via...
  • Page 8 After checking the connection, select "Yes" with the you are going to program (e.g., "ONK" for ONKYO) and When the screen above is displayed, set the items with cursors and press ENTER.
  • Page 9 Step 2: Setting Up Select and set the authentication method. Establish connection. 4th Step : Network Connection The connection process starts and the Wi-Fi indicator on the left of the unit's display starts flashing. When Wi-Fi Setup Initial Setup connection has been established, the Wi-Fi indicator Select the authentication method.
  • Page 10 Step 3: Playing Back Remote controller parts name Playing the player and TV zRECEIVER button: Turns the unit on or into standby mode. RCV button: Switches the remote controller to the mode for operating this unit. REMOTE MODE/INPUT SELECTOR button: Switches the input to be played.
  • Page 11 FM radio station. Changing the Input Display: Press DISPLAY on the For details on the listening modes, see the Advanced remote controller several times to switch the display of the Manual (http://www.onkyo.com/manual/htrc660/adv/ TUNED main unit in order of: AUTO en.html).

  • Page 12: Connecting/Playing Bluetooth-Enabled Device

    Internet radio and DLNA function. For details on the DLNA : You can play music files stored in the PC or operation, see the Advanced Manual (http://www.onkyo. Pairing is necessary when using the Bluetooth-enabled NAS device connected to the network. Select the server com/manual/htrc660/adv/en.html).

  • Page 13: Using Quick Setup Menu

    Step 3: Playing Back AccuEQ Room Calibration: Disables the sound field can adjust the brightness, contrast, hue and saturation Using Quick Setup menu correction setting set in the automatic speaker setting. as desired. If you do not adjust the resolution and image The setting can be separately set to each input.
  • Page 14 Step 3: Playing Back Output to multi-zone is not possible if the connection is Change the setting: Press RCV and then HOME on the Using the multi-zone function only with HDMI cable or digital cable. remote controller, select "Setup" - "2.Speaker Setup" - Analog audio output setting may be necessary on the "Speaker Settings"...
  • Page 15 If ZONE 2 is turned on when the listening mode of the main room is Pure Audio, it will automatically switch to Direct. (European model) While ZONE 2 is on, the RI linked system function (interlink between Onkyo components) is disabled.
  • Page 16 (European model) (European model) Front Panel zON/STANDBY button: Turns the unit on or into MEMORY button: Registers or deletes a station. are connected. TUNING MODE button: Switches the tuning mode. AUX INPUT HDMI/MHL jacks: An HD video camera or standby mode. BLUETOOTH indicator: Flashes while pairing with a DISPLAY button: Switches the information on the MHL-enabled mobile device is connected.
  • Page 17 Rear Panel Lights according to the type of input digital signals and the listening mode. RI REMOTE CONTROL jack: An Onkyo product with RI Composite video and analog audio jacks: Analog Lights when Music Optimizer is enabled. jack can be connected and synchronized with this unit.

  • Page 18: Troubleshooting

    Troubleshooting HDMI control does not function correctly. Resetting the unit Before starting the procedure Problems may be solved by simply turning the power Set the CEC link function of the unit to on. It is also Resetting the unit to the status at the time of shipment may on/off or disconnecting/connecting the power cord, necessary to make the HDMI linked system setting on solve the problem.

  • Page 19: Specifications

    Specifications Amplifier Section Network Section HDMI Input IN1 (BD/DVD, 4K), IN2 (CBL/SAT, 4K), IN3 (STB/DVR, 4K, HDCP2.2), IN4 Rated Output Power Ethernet LAN (GAME, 4K), IN5 (PC), IN6, AUX INPUT (HDMI/MHL) (Front) All channels: 10BASE-T/100BASE-TX Output 85 watts minimum continuous power per channel, 8 ohm loads, Wireless LAN OUT MAIN (ARC, HDCP2.2), OUT SUB 2 channels driven from 20 Hz to 20 kHz, with a maximum total...
  • Page 20 The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Onkyo is under license. Other trademarks and trade names are those of their respective owners. Onkyo does not guarantee Bluetooth compatibility between the AV receiver and all Bluetooth-enabled devices.
  • Page 21 We declare, under our sole responsibility, that väsentliga kraven och andra relevanta stadgar i Direktiv 1999/5/EC. this product complies with the standards: – Hér með lýsir Onkyo Corporation því yfir að varan HT-RC660 er í samræmi – Safety – Limits and methods of measurement of –...
  • Page 23 HT-RC660 AV RECEIVER Mode d'Emploi Base Mode d'Emploi Avancé trouvé ici http://www.onkyo.com/manual/htrc660/adv/fr.html...
  • Page 24 Faire fonctionner les autres composants avec la Music Optimizer™ pour les fichiers musicaux Piles (AA/R6) télécommande numériques compressés Connecter et faire fonctionner les composants Onkyo RI Système de Basses avec synchronisation des phases Env. Mise à jour du micrologiciel L'installation automatique de l'enceinte est possible en 16 pieds (5 m) Dépannage...
  • Page 25 Connexion avec un téléviseur qui n'est pas compatible avec la fonction ARC Connexion du téléviseur et des lecteurs d'Emploi Avancé (http://www.onkyo.com/manual/htrc660/adv/fr.html). Pour connecter le téléviseur et l'appareil, connectez la prise HDMI OUT MAIN à l'appareil et la prise HDMI IN au téléviseur à l'aide Important: Le cordon d'alimentation doit être connecté...
  • Page 26 Étape 1: Connexions Connexion de signal audio Utilisez un câble vidéo composite pour connecter un téléviseur à la prise d'entrée vidéo composite avec une Connexion numérique: Utilisez un câble optique prise de sortie vidéo composite. numérique (OPTICAL) ou un câble coaxial numérique L'appareil est compatible avec la fonction HDMI Through qui permet (COAXIAL) pour une connexion avec un lecteur.
  • Page 27 Étape 1: Connexions Connexion des enceintes Avant G Avant D Important: Le cordon d'alimentation doit être connecté Centre uniquement lorsque toutes les autres connexions sont effectuées. 1 2 Enceintes frontales Enceinte centrale 4 5 Enceintes ambiophoniques Caisson de basse S'il n'y a qu'une 7 8 Enceintes ambiophoniques arrière seule enceinte surround arrière,...
  • Page 28 Étape 1: Connexions Découpez et retirez la gaine plastique à l'extrémité du câble Connexion réseau Autres connexions de l'enceinte, torsadez son cœur et connectez -le à la borne. Connectez correctement les prises de l'appareil et les prises Vous pouvez profiter de la webradio et du DLNA en connectant l'appareil à...
  • Page 29 Étape 2: Installation Important: Lorsque l'appareil est mis sous tension pour 1st Step : AccuEQ Room Calibration la première fois, l'assistant d'installation de la section 2 sera automatiquement lancé. Si vous utilisez l'assistant de l'assistant d'installation La tonalité de test provenant de chaque enceinte sera d'installation pour effectuer la configuration initiale, mesurée pour activer le réglage du nombre d'enceintes, du connectez un téléviseur à...
  • Page 30 Étape 2: Installation Après avoir placé le microphone à la position de S'il y a un message d'erreur, suivez les instructions à l'écran pour éliminer la cause de l'erreur. curseurs, puis appuyez sur ENTER. télécommande. Connectez le microphone à la prise SETUP MIC de affiché, débranchez le micro.
  • Page 31 Étape 2: Installation Sélectionnez et réglez la méthode d'authentification. curseurs et appuyez sur ENTER pour afficher le code PIN à 8 chiffres. Enregistrez le code PIN affiché pour accéder Wi-Fi Setup Initial Setup curseurs et appuyez sur ENTER. Pour savoir comment Select the authentication method.
  • Page 32 Étape 3: Écouter Noms des parties de la télécommande Lecture à partir du lecteur et le téléviseur Bouton zRECEIVER: Permet la mise en marche ou veille de l'appareil. Bouton RCV: Passe la télécommande sur le mode faisant fonctionner cet appareil. Bouton REMOTE MODE/INPUT SELECTOR: Change l'entrée à...
  • Page 33 : Vous permet d'améliorer ou de modérer les d'écoute sélectionnables dépendent du format des signaux syntonisation automatique. Pour la syntonisation manuelle, basses. d'entrée. voir le Mode d'Emploi Avancé (http://www.onkyo.com/ : Vous permet d'améliorer ou de modérer les manual/htrc660/adv/fr.html). MOVIE/TV: Vous pouvez choisir un mode d'écoute aigus.
  • Page 34 Notez que la connexion n'est pas toujours garantie avec Pour plus de détails sur le fonctionnement, voir le Mode pour confirmer et commencer la lecture. les périphériques compatibles Bluetooth. d'Emploi Avancé (http://www.onkyo.com/manual/htrc660/ adv/fr.html). Internet radio service : Vous pouvez écouter TuneIn ou d’autres stations webradio similaires enregistrées à...
  • Page 35 Étape 3: Écouter USB: Sélectionnez pour connecter un périphérique de Phase Matching Bass: Supprime le changement de Video: stockage USB au port USB afin qu'il puisse être lu. phase en milieu de gamme pour améliorer le son grave. Monitor Out: Les signaux d'entrée vidéo entrés dans Ainsi un son grave puissant et fluide peut être obtenu.
  • Page 36 Étape 3: Écouter Le volume doit être ajusté depuis le pré-amplificateur AUDIO Utilisation de la fonction multi-zone principal utilisé dans la pièce séparée. Connexion des enceintes dans une autre pièce La fonction vous permet de connecter l’appareil avec Il est possible de connecter les enceintes directement un équipement audio placé...
  • Page 37 Si ZONE 2 est activée lorsque le mode d'écoute de la pièce principale est Pure Audio, il passera automatiquement à Direct. (modèle européen) Lorsque la ZONE 2 est activée, la fonction RI du système lié (interconnexion des composants Onkyo) est désactivée.
  • Page 38 (Modèle européen) (Modèle européen) Panneau frontal Bouton z : Permet la mise en marche ou : Enregistre ou supprime une station. Prise PHONES: Des casques stéréo avec une prise Bouton TUNING MODE: Commute le mode de veille de l'appareil. standard sont connectés. Indicateur BLUETOOTH: Clignote lorsque le jumelage syntonisation.
  • Page 39 Panneau arrière S'allume lorsque le casque audio est connecté. S'allume lorsque NET ou USB est contrôlé. Prise RI REMOTE CONTROL: Un produit Onkyo avec Prise MONITOR OUT V: Des signaux vidéo sortent vers S'allume en fonction du type de signaux numériques une prise RI peut être connecté...
  • Page 40 Dépannage Le contrôle HDMI ne fonctionne pas correctement. Réinitialisation de l'appareil Avant de démarrer la procédure Les problèmes peuvent être résolus simplement Réglez la fonction de lien CEC de l'appareil sur On. La réinitialisation de l'appareil à l'état au moment de l'expédition en allumant et en coupant l'alimentation, ou en Il est également nécessaire de faire les réglages du peut résoudre le problème.
  • Page 41 Spécifications Partie de l'Amplificateur Réglage de la plage de fréquence AM HDMI 522/530 kHz - 1611/1710 kHz Entrée Chaîne préréglée IN1 (BD/DVD, 4K), IN2 (CBL/SAT, 4K), IN3 (STB/DVR, 4K, HDCP2.2), Puissance de sortie nominale IN4 (GAME, 4K), IN5 (PC), IN6, AUX INPUT (HDMI/MHL) (Avant) Sortie Partie Réseau OUT MAIN (ARC, HDCP2.2), OUT SUB...
  • Page 42 à des tiers et sont protégés par Limitation des variations de tension, des fluctuations de tension et du Bluetooth SIG, Inc. et toute utilisation de ces marques par Onkyo fait l'objet papillotement des droits d'auteur, un brevet, une marque, et/ou par les lois sur la propriété...
  • Page 43 HT-RC660 AV RECEIVER Manual Básico Aquí encontrará el Manual Avanzado http://www.onkyo.com/manual/htrc660/adv/es.html...
  • Page 44 Pilas (AA/R6) Manejar otros Componentes mediante el Mando a Distancia Sistema de graves que coinciden con la fase Conexión y Operación de Componentes Onkyo RI Configuración de altavoz automática utilizando el Aprox. 16 ft. Actualización de Firmware micrófono calibrado suministrado (AccuEQ Room (5 m) Resolución de problemas...
  • Page 45 Conexión con una TV que no es compatible con ARC Conexión de la TV o los reproductores entrada. Para ver cómo realizar ajustes, consulte el Manual Avanzado (http://www.onkyo.com/manual/htrc660/adv/es.html). Para conectar la TV y la unidad, conecte la conexión HDMI Importante: El cable de alimentación debe conectarse sólo AUDIO OUT MAIN de la unidad y la conexión HDMI IN de la TV usando...
  • Page 46 Paso 1: Conexiones Conexión de señal de audio Use un cable de vídeo compuesto para conectar una Pulse RCV y luego HOME en el mando a distancia, seleccione “Setup” - “1.Input/Output Assign” - “Monitor Out” y ajuste el TV con conectores de entrada de vídeo compuesto Conexión digital: Use un cable óptico digital valor predeterminado de “MAIN”...
  • Page 47 Paso 1: Conexiones Conexión de altavoces Frontal L Frontal R Importante: El cable de alimentación debe conectarse sólo Centro después de que todas las otras conexiones se hayan completado. 1 2 Altavoces frontales Altavoz central 4 5 Altavoces envolventes Subwoofer 7 8 Altavoces traseros envolventes Si existe solamente un altavoz trasero...
  • Page 48 Paso 1: Conexiones las conexiones del altavoz (+ a + y - a -) para cada canal. Conexión a la red Otras conexiones Si la conexión está mal, un sonido bajo puede volverse pobre debido a una fase inversa. Colocar las etiquetas Puede disfrutar de la radio por Internet y de DLNA de colores suministradas para los cables de los altavoces conectando la unidad a una LAN.
  • Page 49 Paso 2: Configuración Importante: Cuando se enciende por primera vez la 1st Step : AccuEQ Room Calibration unidad, se abrirá automáticamente el asistente de configuración de la sección 2. Si usa el asistente de El tono de prueba proveniente de cada altavoz será medido configuración para realizar la configuración inicial, conecte para habilitar la configuración del número de altavoces, el una TV al conector HDMI OUT MAIN de la unidad a través...
  • Page 50 Después de comprobar la conexión, seleccione (por ejemplo, “ONK” para “ONKYO”) y busque el código del de altavoces. “Yes” con los cursores y pulse ENTER.
  • Page 51 Paso 2: Configuración Seleccione y configure el método de autenticación. 4th Step : Network Connection PIN code: Seleccione este método cuando el botón de configuración automática del punto de acceso no está a su alcance. Seleccione “PIN code” con los botones del cursor Wi-Fi Setup Initial Setup y pulse ENTER para mostrar el código PIN de 8 dígitos.
  • Page 52 Paso 3: Reproducción Nombres de las partes del mando a distancia Reproducción del reproductor y la TV Botón zRECEIVER: Enciende la unidad o la pone en modo de espera. Botón RCV: Cambia el mando a distancia al modo usado para operar esta unidad. Botón REMOTE MODE/INPUT SELECTOR: Cambia la entrada a reproducir.
  • Page 53 TUNED puro. de la unidad principal en el siguiente orden: AUTO Para obtener más detalles sobre los modos de audición, consulte el Manual Avanzado (http://www.onkyo.com/ manual/htrc660/adv/es.html). Fuente de entrada y volumen FM STEREO “Direct” para reproducir las señales de entrada tal como vienen Seleccionar este modo permite que las señales...
  • Page 54 Manual mando a distancia y pulse ENTER para confirmar e iniciar la El emparejado es necesario cuando se utilizan dispositivos avanzado (http://www.onkyo.com/manual/htrc660/adv/ reproducción. compatibles con Bluetooth por primera vez. Antes de es.html).
  • Page 55 Paso 3: Reproducción El diseño de los iconos en el menú principal de “Network Bass, Treble: Ajusta el volumen del altavoz frontal. Esta función se puede utilizar en los siguientes Service” puede ser modificado. Pulse NET en el mando No puede seleccionarse si el modo de audición es modos de audición: Dolby Digital, Dolby Digital EX, a distancia y pulse D.
  • Page 56 Paso 3: Reproducción Conexión de altavoces en otra habitación AUDIO Uso de la función multizona Es posible conectar directamente los altavoces en otra habitación sin un amplificador. Conecte los altavoces en otra habitación a los terminales de altavoz ZONE2 de La función le permite conectar la unidad a un equipo de la unidad usando cables de altavoces.
  • Page 57 Si está activada ZONE 2 cuando el modo de audición de la habitación principal es Pure Audio, automáticamente cambiará a Direct. (Modelo europeos) Cuando ZONE 2 está activado, la función del sistema vinculado RI (entrelazado entre componentes Onkyo) está desactivada.
  • Page 58 (Modelo europeos) (Modelo europeos) Panel Frontal Botón zON/STANDBY: Enciende la unidad o la pone Botón MEMORY: Registra o borra una estación. Conexión PHONES: Se conectan auriculares estéreo Botón TUNING MODE: Cambia el modo de en modo de espera. con una clavija estándar. Indicador BLUETOOTH: Parpadea mientras el sintonización.
  • Page 59 Panel Trasero Se ilumina cuando se conectan unos auriculares. Se ilumina cuando se controla NET o USB. Conexión RI REMOTE CONTROL: Un producto Onkyo Conexiones DIGITAL IN COAXIAL/OPTICAL: Entran Se ilumina de acuerdo al tipo de señales digitales de con un conector RI puede ser conectado y sincronizado señales de audio digital.
  • Page 60 Resolución de Problemas El control HDMI no funciona correctamente. Restauración de la unidad Antes de iniciar el procedimiento El problema puede solucionarse simplemente Ajuste la función de enlace CEC de la unidad a activado. Reajustar la unidad al estado en el que se encontraba en encendiendo y apagando la alimentación o También es necesario realizar el ajuste del sistema el momento de envío podría solucionar el problema.
  • Page 61 Especificaciones Sección del Amplificador Rango de Frecuencia de Sintonización de AM HDMI 522/530 kHz - 1611/1710 kHz Entrada Canal Preestablecido IN1 (BD/DVD, 4K), IN2 (CBL/SAT, 4K), IN3 (STB/DVR, 4K, HDCP2.2), Potencia de Salida Nominal IN4 (GAME, 4K), IN5 (PC), IN6, AUX INPUT (HDMI/MHL) (Frontal) Todos los canales: Salida 85 vatios mínimo de potencia continua por canal, cargas de 8...
  • Page 62 A través de este dispositivo podrá enlazar otros servicios o sitios web que Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Onkyo está no están bajo control de ninguna compañía que ha designado, fabricado o bajo licencia.
  • Page 63 – Directiva de Restricción de ciertas Sustancias Peligrosas (RoHS por sus siglas en inglés), 2011/65/EU – Por la presente, Onkyo Corporation, declara que este HT-RC660 cumple con los requisitos esenciales y otras exigencias relevantes de la Directiva 1999/5/EC.
  • Page 64 (Hong Kong) For Product Support Team Only: without prior notice. Unit 1033, 10/F, Star House, No 3, Salisbury Road, 1-800-229-1687 Visit the Onkyo web site for the latest update. Tsim Sha Tsui Kowloon, Hong Kong. Tel: 852-2429-3118 Fax: 852-2428-9039 http://www.hk.onkyo.com/ D1404-0 SN 29401790 (C) Copyright 2014 Onkyo Corporation Japan.
