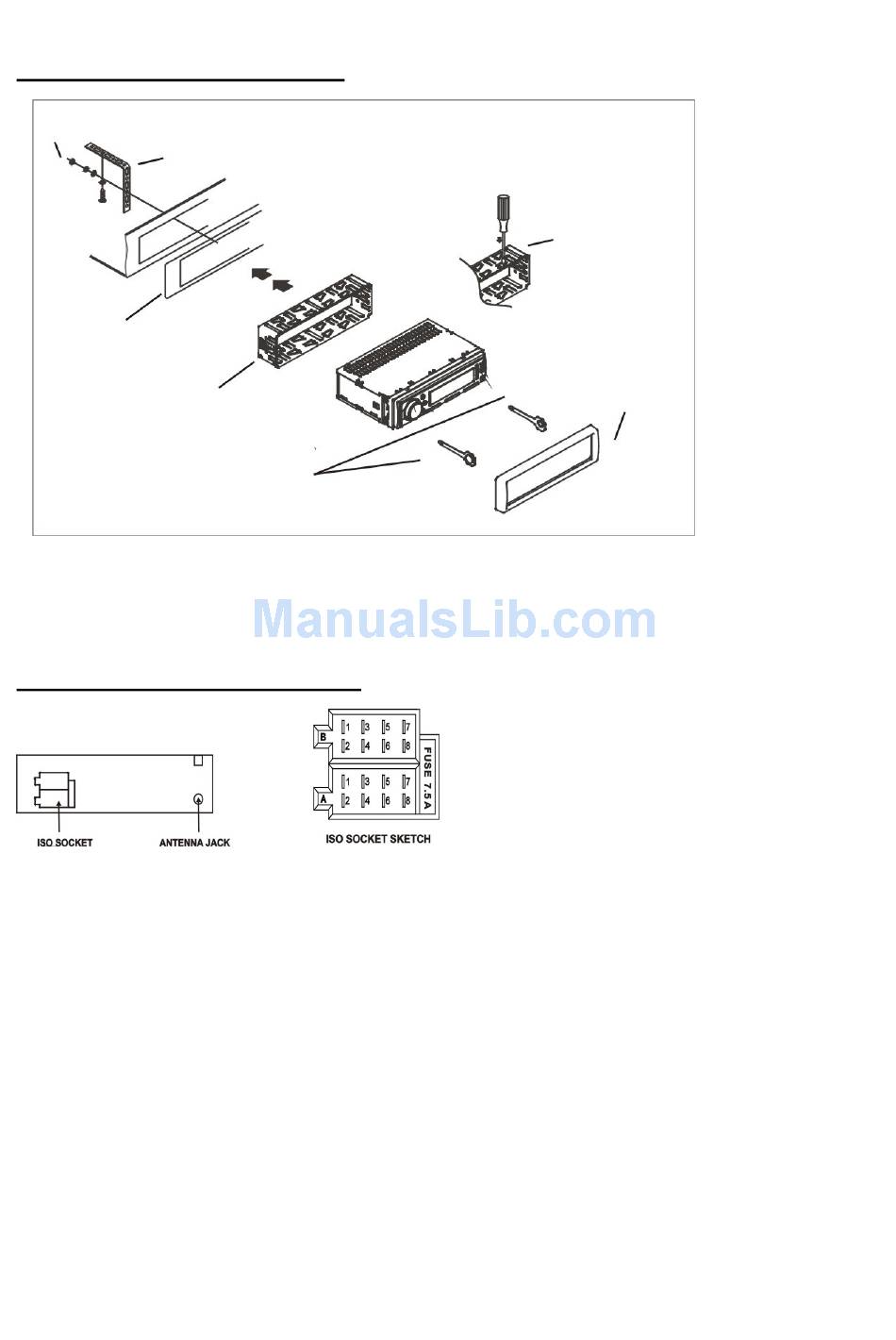

MÉTODO DE INSTALACIÓN
CORREA METÁLICA
DE SUJECIÓN
SALPICADERO
MANGA DE MONTAJE METÁLICA
Para sacar la unidad de la manga de montaje
metálica, inserte a la vez las dos LLAVES
que se le suministran en las ranuras que hay
a izquierda y derecha del chasis. Después tire del chasis hacia
fuera de la manga de montaje metálica como se muestra en la
ilustración de la derecha
CONEXIÓN DE LOS CABLES
CONECTOR A
1.
2.
3.
4. Memoria +12V
5. Salida de antena auto
6.
7. 12V (A la llave de contacto)
8. TOMA DE TIERRA
Para evitar la posibilidad de que se encalle,
por favor, asegúrese de fijar bien la correa
metálica en la junta metálica que se conecta
al chasis del coche.
Doble las lengüetas de
la manga de montaje
metálica
SALPICADERO
un
coche.
ARO EMBELLECEDOR
DE PLÁSTICO
CONECTOR B
1. Altavoz posterior derecho (+)
2. Altavoz posterior derecho (-)
3. Altavoz frontal derecho (+)
4. Altavoz frontal derecho (-)
5 Altavoz frontal izquierdo (+)
6. Altavoz frontal izquierdo (-)
7. Altavoz posterior izquierdo (+)
8. Altavoz posterior izquierdo (-)
17
contra el
con
destornillador.
