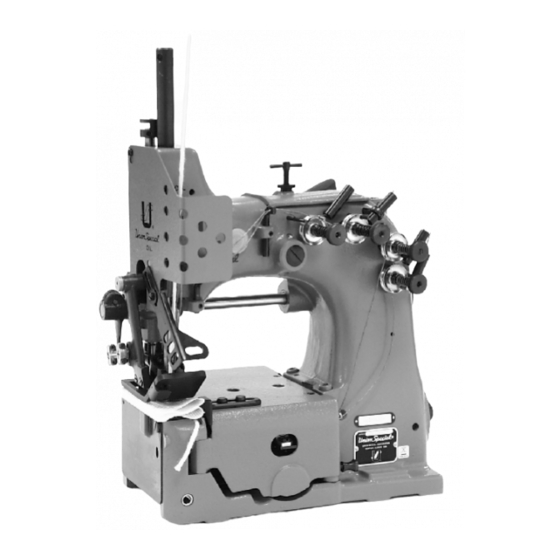

One or two needle double locked stitch machines for production of container bags original instructions and illustrated parts manual
Hide thumbs
Table of Contents

Advertisement

Quick Links

ORIGINAL INSTRUCTIONS AND ILLUSTRATED PARTS MANUAL
ORIGINALBETRIEBSANLEITUNG UND ILLUSTRIERTES
TEILEVERZEICHNIS
ONE OR TWO NEEDLE DOUBLE LOCKED STITCH MACHINES
FOR PRODUCTION OF CONTAINER BAGS
EIN- ODER ZWEINADEL-DOPPELKETTENSTICH-NÄHMASCHINEN
FÜR CONTAINERSACKFERTIGUNG
MANUAL NO. / KATALOG NR. PT0502-GR
FOR STYLES / FÜR TYPEN
80700C3, C4, C7, C8, CD3, CD4
03/06/14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PT0502-GR and is the answer not in the manual?

Questions and answers

Related Manuals for UnionSpecial PT0502-GR

Summary of Contents for UnionSpecial PT0502-GR

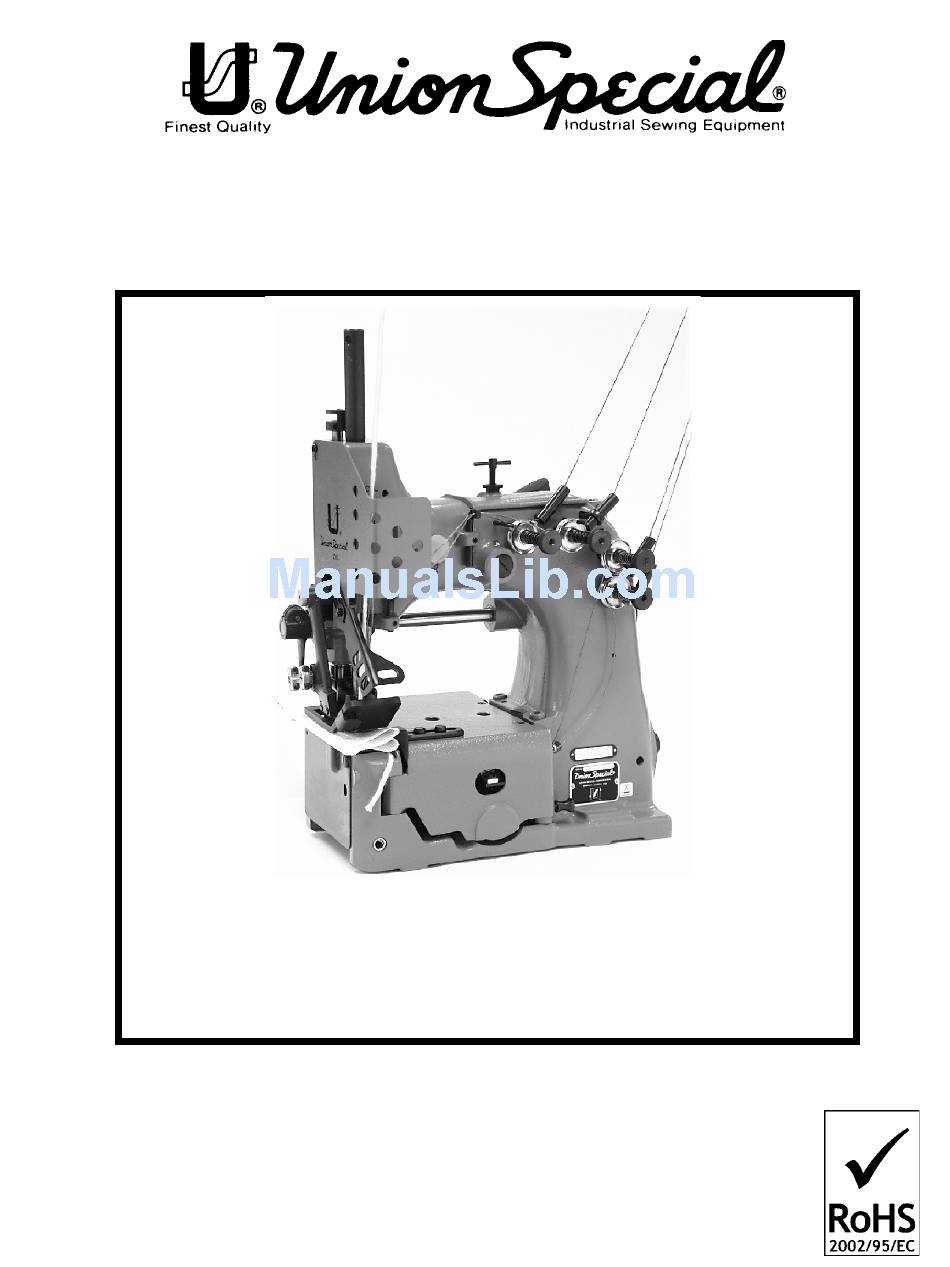

  • Page 1 ORIGINALBETRIEBSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS ONE OR TWO NEEDLE DOUBLE LOCKED STITCH MACHINES FOR PRODUCTION OF CONTAINER BAGS EIN- ODER ZWEINADEL-DOPPELKETTENSTICH-NÄHMASCHINEN FÜR CONTAINERSACKFERTIGUNG MANUAL NO. / KATALOG NR. PT0502-GR FOR STYLES / FÜR TYPEN 80700C3, C4, C7, C8, CD3, CD4 03/06/14...
