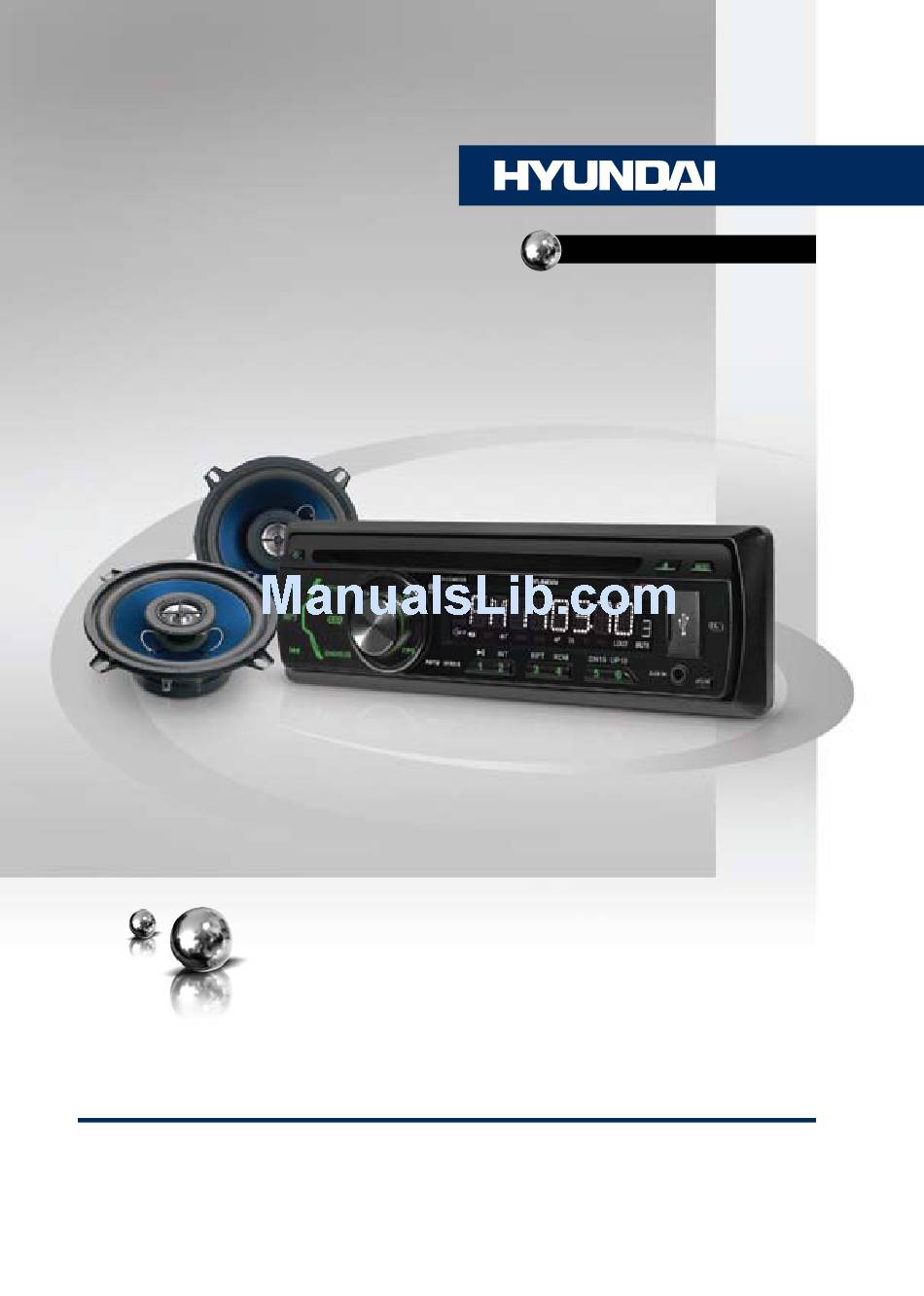

- Page 1 H-CDM8028 Комплект для установки в автомобиль: Set for car installation: CD/MP3 CD/MP3-РЕСИВЕР + 13 см 2-ПОЛОСНАЯ КОАКСИАЛЬНАЯ RECEIVER + 13 cm 2-WAY АКУСТИЧЕСКАЯ СИСТЕМА COAXIAL ACOUSTIC SYSTEM Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Table of contents Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Auto memory store/preset scan Before you start Mono/Stereo control... -
Page 3: Before You Start
Before you start Utilization of the product If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Please contact your local authorities for the correct method of disposal. -
Page 4: Installation/Connection
Installation/Connection Installation General notes • Choose the mounting location where the unit will not interfere with the normal driving function of the driver. • Before finally installing the unit, connect the wiring and make sure that the unit works properly. •... -
Page 5: Trim Frame Installation
Installation/Connections b – Frame uninstall direction 2. Screw. c – Release key insertion 3. Factory radio mounting brackets. 4. Vehicle dashboard. а 5. Lock (remove this part). The outer trim frame and mounting sleeve are not used for method of installation. б... -
Page 6: Connection
Installation/Connection Connection Connection diagram SUB 1 RCA OUT LEFT (white) ANTENNA SOCKET FUSE SUB 2 RCA OUT RIGHT (red) WHITE PANEL LIGHT CONNECTOR ORANGE POWER ANTENNA YELLOW TO CAR BATTERY MEMOTY B+ BLACK GROUND RED +12V POWER B+ GREEN GREY FRONT FRONT 4 ohm... - Page 7 Installation/Connections Location Function Connector A Connector B Rear right (+) - Blue Rear right (-) - Blue/White Front right (+) - Grey Battery +12V/Yellow Front right (-) - Grey/White Power antenna/Orange Front left (+) - Green Panel light/White Front left (-) - Green/White Ignition/Red Rear left (+) - Brown Ground/Black...
-
Page 8: Operation
Operation Control elements Front panel 12. BND/SUB button 1. PREVIOUS/NEXT buttons 13. MUT button 2. POWER button 14. F/PS button 3. PTY/CLK button 15. 1/PLAY/PAUSE button 4. TA button 16. 2/INT button 5. VOLUME knob/SEL button 17. 3/RPT button 6. AF button 18. -
Page 9: Lcd Layout
Operation LCD layout 1. WMA playback 9. Random playback indicator 2. MP3 playback 10. EON function indicator 3. Digit display (radio frequency, track name/ 11. AF function indicator number, etc.) 12. TA function indicator 4. Video playback indicator (not active) 13. -
Page 10: Beep
Operation corresponding word appears on the display. Rotate VOLUME knob to adjust hours. Press Rotate VOLUME knob to adjust the selected SEL button to go to setting minutes. Rotate VOLUME knob to adjust minutes. Press PTY/ parameter. When EQ is on, treble and bass CLK button on the unit for the new setting to control is not available. -
Page 11: Auto Memory Store/Preset Scan
Operation under which you can store and recall stations information is received; when AF symbol is flashing, it means RDS information is not yet for each band. Select the needed station, then press and hold a preset button. The received. PS (Program Service name): the name of station will be saved in the memory under station will be display instead of frequency. -
Page 12: Other Parameter Setting
Operation up the volume, or interrupt the playback of the Nation, Oldies Social, Religion, music for the duration of the announcement. Phone IN At the end of the announcement the radio will Folk Travel, Leisure, return to its previous state ready for the next Document announcement. -
Page 13: Usb/Sd/Mmc Folder Playback
Operation USB/SD/MMC folder playback Play/pause • If the MP3/WMA files are stored in folders To ensure good system performance, wait until the unit finishes reading the disc on the USB drive or a memory card, the unit will information before proceeding. start by playing the first song in the first folder. -
Page 14: General Information
General information Handling compact discs Cleaning the unit body Wipe with a soft cloth. If the cabinet is very • Do not insert anything other than a CD into dampen (not dropping wet) the cloth with a the CD loading slot. weak solution of soapy water, and then wipe •... -
Page 15: Troubleshooting Guide
General information Troubleshooting Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. -
Page 16: Specification
General information The display Possible disc error. Reset the unit by pressing RESET hole. shows an Ensure the disc is inserted correctly into error message the slot. (ERROR 1 – 11) Clean or change the disc. one time. The display Unit operation error. -
Page 17: 13 Cm 2-Way Coaxial Acoustic System
13 cm 2-way coaxial acoustic system Dimensions Accessories Speaker (2 pcs), Metal grill (2 pcs) Speaker wire (2 m x 2 pcs) Screw (8 pcs) Clip (8 pcs) dust or where they will be kicked repeatedly, Important safeguards brushed or bumped. •... -
Page 18: Installation Of The Speaker
13 cm 2-way coaxial acoustic system any metal objects (e.g. coins or metal tools) approach. In this case you need to know only inside the acoustic system. assembly depth. Before installation acoustic • Make absolutely sure that the terminals system check up their assembly depth. for the speakers are connected to the proper •... -
Page 19: Securing The Speaker
13 cm 2-way coaxial acoustic system • If it is necessary to cut steel, reinstall Securing the speaker the cosmetic panel in place and use the hole you have previously cut as a template. This • Position the speaker into the mounting will help to insure proper cutting and a good hole and reconfirm the correct mounting fit. -
Page 20: Troubleshooting Guide
13 cm 2-way coaxial acoustic system Troubleshooting guide Carefully read the instruction to make sure the unit is being operated properly. Check the following before you take your unit to the local dealer for repair. Symptom Possible cause Solution No sound The volume control regulator set in the Adjust sound level minimal position... - Page 21 Содержание Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо- пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на- стоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем. Операции с радио Содержание...
- Page 22 Содержание Комплект поставки Руководство по исправлению неисправностей Технические характеристики 13 см 2-полосная коаксиальная акустическая система Размеры устройства Комплект поставки Меры безопасности Установка акустической системы Фиксация акустической системы Неисправности и их устранение Технические характеристики...
-
Page 23: Перед Началом Эксплуатации
Перед началом эксплуатации Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной утилизации... - Page 24 Перед началом эксплуатации соприкасаться друг с другом или с корпу- сом автомобиля после включения устрой- ства. В противном случае усилитель может быть перегружен или выйти из строя. • Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение дли- тельного...
-
Page 25: Установка/Подключение
Установка/Подключение на боковых сторонах корпуса проигрыва- Установка теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- Общая информация ются ниже. • Перед окончательной установкой устройства временно подключите все Установка в приборную панель провода и убедитесь, что все соединения (Метод... -
Page 26: Установка Декоративной Рамки
Установка/Подключение ключения. 3. Вставьте входящие в комплект 5. Установите магнитолу в монтажный ключи-съемники с обеих сторон корпуса кожух до фиксации боковых защелок. устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или... -
Page 27: Операции Со Съемной Панелью
Установка/Подключение Операции со съемной панелью Для установки передней панели сначала закрепите левую сторону панели в фик- саторах на корпусе устройства, затем на- жмите на правую сторону передней панели до щелчка. Чтобы снять переднюю панель, нажмите кнопку REL. Система против кражи Если... -
Page 28: Подключение
Установка/Подключение Подключение Схема электрических соединений • Не допускайте короткого замыкания • Независимо от размера динамиков проводов динамиков на корпус головного следует использовать динамики с сопротив- устройства или автомобиля. лением 4 Ом. ВЫхОД НА САБВУФЕР 1 RCA ВЫхОД ЛЕВ. (белый) РАЗъЕМ ДЛя ПРЕДОхРАНИТЕЛь... -
Page 29: Использование Разъема Iso
Установка/Подключение Использование разъема ISO 1. Если в Вашем автомобиле есть разъ- ем ISO, произведите подключение, как показано на рисунке. 2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки... -
Page 30: Управление Устройством
Управление устройством Элементы управления Передняя панель 12. Кнопка BND/SUB 1. Кнопка PREVIOUS/NEXT 13. Кнопка MUT 2. Кнопка POWER 14. Кнопка F/PS 3. Кнопка PTY/CLK 15. Кнопка 1/PLAY/PAUSE 4. Кнопка TA 16. Кнопка 2/INT 5. Регулятор VOLUME/Кнопка SEL 17. Кнопка 3/RPT 6. -
Page 31: Символы Жк-Дисплея
Управление устройством Символы ЖК дисплея 8. Индикатор обзорного воспроизведения 1. Индикатор воспроизведения WMA 9. Индикатор случайного воспроизведения 2. Индикатор воспроизведения MP3 10. Индикатор функции EON 3. Цифровой дисплей (радиочастота, 11. Индикатор функции AF название/номер трека и т.д) 12. Индикатор функции TA 4. -
Page 32: Отключение Звука
Управление устройством Отключение звука режимов эквалайзера: CLASS => ROCK => POP => FLAT => EQ OFF (выкл). После Нажмите кнопку MUT, чтобы отключить выбора режима не нажимайте никаких звук. Нажмите эту кнопку еще раз или регу- кнопок, чтобы выполненные настройки со- лируйте... -
Page 33: Операции С Радио
Управление устройством Моно/стерео прием (для FM радио) Операции с радио Нажимайте кнопку SEL, пока на дисплее не отобразится надпись ST ON или ST OFF. Вра- Выбор диапазона радио щайте регулятор VOLUME, чтобы включить Нажимайте кнопку BND/SUB, чтобы вы- (ON) или выключить (OFF) режим стерео. брать... -
Page 34: Функция Pty (Тип Программы)
Управление устройством Начнется автоматический поиск программ клас- культурные про- дорожного движения вне зависимости от сическая граммы текущего режима. музыка, наука и техника Когда программа будет найдена, начнется прочее развлекательные ее трансляция. Чтобы прервать трансляцию, программы нажмите кнопку TA; устройство вернется к джаз, метеорологи- предыдущему... -
Page 35: Дополнительные Функции
Управление устройством нескольких секунд ни одна программа не для водителей транспортных средств, если была выбрана, приемник настроится на эта информация передается радиостанция- предыдущую программу. Если за один цикл ми той же сети. нужный тип программы не найден, прием- ник вернется к текущему режиму. Воспроизведение... -
Page 36: Воспроизведение Файлов С Usb
Управление устройством Поиск треков MP3 устройство начнет воспроизведение перво- го файла в первой папке. Функция поиска работает только для После воспроизведения всех файлов по- дисков и USB носителей, содержащих MP3/ следовательно в первой папке, устройство WMA файлы. Отмените режимы случайно- начнет... -
Page 37: Случайное Воспроизведение
Управление устройством Случайное воспроизведение Во время воспроизведения трека нажми- те кнопку 4/RDM, чтобы начать воспроизве- дение всех треков в случайном порядке. На дисплее отобразится «RDM».Нажмите кноп- ку повторно, чтобы отменить эту функцию. Чтение мультисессионных дисков Чтение мультисессионных компакт- дисков будет воспроизводиться авто- матически, если... -
Page 38: Общая Информация
Общая информация тканью, чтобы удалить частицы грязи. Обращение с компакт-дисками Вытирайте прямолинейным движением от центра к краю. • Не вставляйте в слот для загрузки Не используйте растворитель, бензин, компакт-диска ничего, кроме компакт- очиститель пластинок или антистатиче- дисков. ский аэрозоль для чистки дисков. Такие •... -
Page 39: Неисправностей
Общая информация Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность... -
Page 40: Технические Характеристики
Общая информация Не работает Радиостанции имеют автонастройка Настраивайтесь на станции вручную. слишком слабый сигнал. радиостанций Однократное Выполните перезапуск устройства с по- отображение мощью кнопки RESET. сообщения об Возможна ошибка диска. Убедитесь, что диск установлен в ошибке (ERROR устройство правильно. 1 – 11) Очистите... -
Page 41: 13 См 2-Полосная Коаксиальная Акустическая Система
13 см 2-полосная коаксиальная акустическая система Размеры устройства Комплект поставки Динамик (2 шт); Защитные металлические решетки (2 шт) Провод (2 шт х 2 м) Винт (8 шт) хомут (8 шт) ной поверхности, а также в местах, подвер- Меры безопасности женных воздействию влажности, высокой температуры, пыли... -
Page 42: Установка Акустической Системы
13 см 2-полосная коаксиальная акустическая система замыкания или пожара. систем, обращайтесь к профессиональным • Чтобы предотвратить возникновение дилерам автомобильной аудио аппаратуры. короткого замыкания, никогда не кладите и • Выберите место установки автомобиль- не оставляйте никаких металлических пред- ной акустической системы. Для большин- метов... -
Page 43: Фиксация Акустической Системы
13 см 2-полосная коаксиальная акустическая система • Если под декоративной панелью про- Фиксация акустической системы ходит металлический корпус автомобиля, тогда для установки акустической системы • Установите акустическую систему в Вам необходимо действовать следующим подготовленные места и еще раз убе- образом: снимите декоративную панель; дитесь, что... -
Page 44: Неисправности И Их Устранение
13 см 2-полосная коаксиальная акустическая система Неисправности и их устранение Если Ваша акустическая система по каким-либо причинам не работает, то, прежде чем обращаться в сервисный центр, внимательно прочитайте данную инструкцию. В таблице приведены часто встречающиеся причины, из-за которых система не функционирует. Признак...
