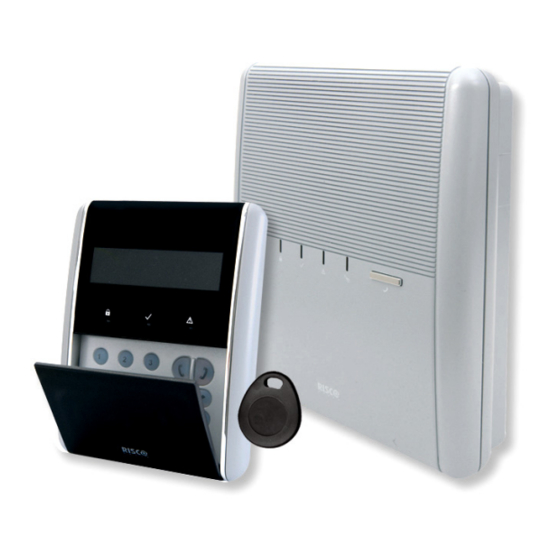

Agility
TM
Flexible Wireless Solution

User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Agility and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Risco Agility

Summary of Contents for Risco Agility

  • Page 1: User Manual

    Agility Flexible Wireless Solution User Manual...
  • Page 3     User Manual            ...

  • Page 4: Important Notice

      Agility User Manual  Important Notice This guide is delivered subject to the following conditions and restrictions:  This guide contains proprietary information belonging to RISCO Group. Such  information is supplied solely for the purpose of assisting explicitly and properly  authorized users of the system.  No part of its contents may be used for any other purpose, disclosed to any person  or firm, or reproduced by any means, electronic or mechanical, without the express  prior written permission of RISCO Group.  The information contained herein is for the purpose of illustration and reference  only.  Information in this document is subject to change without notice.  Corporate and individual names and data used in examples herein belong to their  respective owners.                                        All rights reserved.   © 2010 RISCO Group    March 2010  Page 2...

  • Page 5: Table Of Contents

    Agility User Manual    Table of Contents Chapter 1 ‐ Introduction..........................5  1.1 Main Features .............................5  1.2 Agility Architecture...........................6  1.3 User Operating Tools ........................7  1.4 Status Indications..........................8  LED Indicators..........................8  Status Button / Service Call (Listen & Talk)................9  Voice Messaging..........................9  SMS Messaging..........................9  Email Messaging ..........................9  Sound Indications ........................10  Chapter 2 ‐ Local System Operation......................11  2.1 Arming your system ........................11  Away (Full) arming........................11  Stay (Home) arming.........................12  Partition arming ........................12  Force Arming ..........................13  Arming with troubles in the System ..................13  2.2 Disarming your system........................14  System disarming........................14  Partition disarming ........................15  Duress disarming ........................15  Disarming after an Alarm .......................15  Resetting after an alarm ......................16 ...
  • Page 6   Agility User Manual  Chapter 5 ‐ System Specifications ......................33  Chapter 6 ‐ EN 50131 Compliance......................34  Appendix A ‐ Keypad User Operations....................35  Common Operations ..........................35  Advanced Operations ...........................35  LEDs Indication............................37  Appendix B ‐ Remote Control User Operations .................38  Common Operations ..........................38  Advanced Operations ...........................38  Status LED/Buzzer Indications......................39  Changing Remote Control PIN Code ....................39  Appendix C ‐ Event Log Messages ......................40  Page 4...

  • Page 7: Chapter 1 - Introduction

    Agility User Manual    Chapter 1 - Introduction Congratulations on your purchase of Agility ‐ RISCO Groupʹs Flexible Wireless Security  System. The Agility has been specifically designed to meet a wide range of security, safety  and home automation needs for many residential and commercial applications.  Agility is designed to recognize abnormal conditions and inform the system of the status  of any protected door, window, hallway, room, or area. Status information is presented  visually or verbally. It supports the capabilities of communicating with a Central  Monitoring Station or to your mobile phone using friendly and easy to understand verbal  messages as well as SMS or E‐mail messages.  This manual describes how to operate your system. It will guide you through  programming instructions for main system features as well as basic arming and disarming  commands for the system.  1.1 Main Features Up to 32 wireless zones (1 way or 2 way  wireless detectors) + 4 optional wired  zones (only with I/O expander)  32 User codes + Grand Master code   4 fixed authority levels for user    Proximity tag for each user   3 partitions  3 wireless keypads (1 way or 2 way)   3 wireless sirens (internal or external)   8 Remote controls (1 way or 2 way)   250 Events Log   16 Follow Me destinations      4 outputs (I/O expander)  X‐10 support    Page 5...

  • Page 8: Agility Architecture

      Agility User Manual  1.2 Agility Architecture Your Agility controls and monitors a variety of sensors, detectors, and contacts placed  throughout the premises, which provide external, perimeter and internal burglary  protection. The system is supervised, meaning that the panel checks the status of each  sensor to detect problems. If the panel detects trouble it will notify you with beeps and  indicator lights on the panel itself.   The following diagram shows the components that make up the system:              Page 6...

  • Page 9: User Operating Tools

    Agility User Manual    1.3 User Operating Tools The Agility system can be operated using several devices, some of which have been  designed as bi‐directional. If you have purchased a bi‐directional device your system is  capable of sending a return reply status indication from the panel to the device for each  command that is sent to it.  Depending on your purchase you can operate your system via the following:   2‐Way 8 Button Remote Control:   Using the bi‐directional 8 button remote control you can arm, disarm,  send a panic alarm, activate outputs and more. Being bi‐directional  the remote control receives a reply status indication, via its 3 colored  LEDs and internal buzzer siren, from the panel for each command  that it has sent to the panel. For higher security, commands can be      defined to be activated with a 4 digit PIN code. Agility 2‐Way Wireless Keypad:  Using the bi‐directional wireless keypad you can program and  operate your system according to your needs. Being bi‐directional the  keypad receives a reply status indication from the panel for each  command that it has sent to the panel.  To use functions of the    keypad you can use a code or a proximity tag.   4 Button Key fob:  Using the 4 button key fob you can arm, disarm, send a panic alarm      and activate outputs. Remote Phone Operation:   Using any remote, touch‐tone phone you can perform remote  operations such as arming, disarming, listening in and talking to the  premises and more. The system can also provide audible information      such as event occurrences and the status of your system.

  • Page 10: Status Indications

      Agility User Manual  1.4 Status Indications LED Indicators The LED indicators provide typical system indications, as discussed below. Some  indicators have additional functions, which are explained later on.  Power LED (Green) The Power LED indicates system operation.  Condition Description On  Power OK  Rapid flash  Indicates AC trouble  Slow flash  Indicates low battery trouble  Arm/Alarm LED (Red) Condition Description On  System armed  Rapid flash  Alarm  Slow flash  System in Exit delay  Stay LED (Red) Condition Description On  System armed at STAY  Off ...

  • Page 11: Status Button / Service Call (Listen & Talk)

    Agility User Manual    Status Button / Service Call (Listen & Talk) The button on the main unit can be defined as a system status indicator or as a S.O.S  button. Once pressed, a service call will be established to the monitoring station,  which then enables 2‐way communication with the premises.    Voice Messaging Three types of spoken messages are heard when using the Agility, locally in the premises  or remotely to your mobile:  Event messages: Upon selected event occurrence, the Agility initiates a call to a  remote Follow Me (FM) telephone number, informing you of a security situation by  playing a pre‐recorded Event announcement message.  Status messages: Upon remote access of the system by initiating a call from a  remote telephone or receiving a call from the system, the Agility announces the  current system status by playing a pre‐recorded Status message.   Local Announcement messages: Upon event occurrence or user’s keypad  operations, the Agility can announce various local messages to residents.   SMS Messaging Using the GSM/GPRS Module the system can send predefined SMS event messages to a  remote Follow Me (FM) telephone number, informing you of the status of the security  system and certain events that occurred in the system.  For example:      Email Messaging Using the Agility IP Module the system can send event messages by Email to predefined e‐ mail addresses informing you of the status of the security system and certain events that  occurred in the system.  For example:   Subject:  Alarm Security Message: Intruder Alarm  ...

  • Page 12: Sound Indications

      Agility User Manual  Sound Indications In addition to the visual indications provided by the Agility’s LEDs, your system produces  audible notification after certain events.  Condition Description Intrusion alarm  Continues rapid beeping  Fire alarm  Staggered rapid beeping  Exit delay  Slow buzzer beeps until the Exit Delay time period expires  Entry delay  Slow buzzer beeps until the Entry Delay time period expires.   Confirm operation  A one‐second tone  Reject operation  Three rapid error beeps  Arm/Disarm squawk  1 siren chirp: System armed  2 siren chirps: System is disarmed  4 siren chirps: System disarmed after an alarm      Page 10...

  • Page 13: Chapter 2 - Local System Operation

    Agility User Manual    Chapter 2 - Local System Operation 2.1 Arming your system Arming your system causes the intrusion detectors to trigger an alarm when violated. The  arming operation will be followed by a local message announcement (if defined).   Before arming the system check the   Ready LED and make sure that the system is ready  to be armed. If the system is NOT ready to be armed secure or bypass the violated zone(s),  and then proceed.  Failing to arm the system will be indicated by the system  Your Agility offers the following kinds of arming:   Note: If you are unable to arm the system, press the status key to view system messages.  Away (Full) arming:   Away arming prepares all of the systemʹs intrusion detectors to activate an alarm if  violated, and is used when leaving the premises. The system will arm after the  designated countdown time (Exit delay) and a local message will sound. Once you have  armed the system, exit via the designated final exit door.  To arm using Away (Full) arming procedure Quick mode:      High security mode: Press   + code  Quick mode:       High security mode:   + code or proximity tag    Press  ...

  • Page 14: Stay (Home) Arming

      Agility User Manual  Stay (Home) arming:    Stay arming activates only perimeter detectors (as defined by your installer), enabling  individuals to remain inside and move about the premises while the system is partially  armed.  To arm using Stay (Home) arming procedure Quick mode:     High security mode:   + code    Quick mode:       High security mode:   + code or proximity tag    Press   button or button 4 (if defined. Advise with your installer)  Send SMS : [Code][H], example, 1234H    Partition arming:   One of the Agilityʹs advantages is its ability to divide the system in up to 3 partitions.  Each partition may be managed as a separate security system, each of which can be  armed and disarmed individually regardless of the condition of the other.   Partitions can be armed or disarmed one at a time, or all at once, and each partition can  be armed at Stay or Away. Only users that have been defined to operate multiple  partitions can operate more than one partition and arm/disarm all partitions at once  To arm using Partition arming (Away or Stay) procedure > Quick mode:   /    > High security mode:   / ...

  • Page 15: Force Arming

    Agility User Manual    Force Arming:  Force arming arms the system regardless of open zones. Your installer must enable this  option.   Note: Force arming the system results in leaving part of the system unsecured.    Arming with troubles in the System   If required, and defined by your installer, all troubles in the system should be confirmed  to enable the arming operation while performing arming from the wireless keypad.    When trying to arm the system with troubles, the display will show a ʺSystem Troublesʺ  message. Press the    key to view the troubles in the system. Scroll down the  troubles list to view all troubles in the system.  To enable one time arming from the keypad:    Press   and enter your user code to access the user menu.  Go to Activities > Bypass Trouble   The following question will appear: ʺBypass troubles. Are you sure? N?ʺ. Using the   key change to Y and press   to confirm.  Press   to return to main display and perform the arming operation again.                   Page 13...

  • Page 16: Disarming Your System

      Agility User Manual  2.2 Disarming your system Disarming your system causes the detectors not to trigger an alarm when violated. When  you enter the premises, the Entry Delay begins to count down. You must disarm the  system within the Entry Delay time to prevent the system from triggering an alarm. The  disarming operation will be followed by a local message announcement (if defined).   Note: If an alarm occurred in the system, it is recommended to leave the premises. Only after police  investigation should you consider that the burglar is no longer on your premises and you can re‐enter. In  special cases (if programmed by your installer) arming the system after an alarm might require a technician  code. For more information refer to your installer  Your Agility offers the following kinds of disarming:     System disarming:  Disarming deactivates the partitions assigned to the specified user code  To disarm using Procedure for Disarming Quick mode:  . All partitions assigned to the button will be  disarmed    High security mode:    > Code  Press   followed by code or proximity tag.    Press the   button. All partitions assigned to the button will be  disarmed.     Send SMS:  [Code][D], example 1234D             ...

  • Page 17: Partition Disarming

    Agility User Manual    Partition disarming:  Partition disarming enables you to disarm individual partitions within an armed system  To disarm using Procedure for Partition Disarming > Quick mode:      > High security mode:    > Code    > > code or proximity tag.    Press the   button. All partitions assigned to the button will be  disarmed.     Send SMS:  [Code][D] [Partition 1,2 or 3]. Example 1234D1. Fore more  information refer to page 21.      Duress disarming:  If you are ever coerced into disarming your system, you can comply with the intruderʹs  wishes while sending a silent duress alarm to the Central Station. To do so, you must  use a special duress code, which when used, will disarm the system in the regular  manner, while simultaneously transmitting the duress alarm. Confer with your installer  which of the userʹs codes is defined as a duress code.   Note: Under no circumstances must the duress code be used haphazardly or without reason. Central  Stations, along with Police Departments, treat duress codes very seriously and take immediate action.     Disarming after an Alarm:  When silencing an alarm the system goes into a disarm state. After the system is  disarmed the sirens will sound  4 siren chirps  indicated that an alarm occurred in the  system. On the keypad, press  for 2 seconds in order to view information about the ...

  • Page 18: Resetting After An Alarm

      Agility User Manual  Note: If an alarm occurred in the system, it is recommended to leave the premises. Only after police  investigation should you consider that the burglar is no longer on your premises and you can re‐enter.  In special cases (if programmed by your installer) arming the system after an alarm might require a  technician code. For more information refer to your installer.  Your installer can define the number of times (0‐15) that an alarm will be sent from the same detector  during one arming period. This is usually used to prevent an alarm from a malfunction detector, an  environmental problem or incorrect installation    Resetting after an alarm:  Your installation company can define that the reset of the system to a Normal Operation  mode will require the intervention of your monitoring station or installer. In this case,  after an alarm condition the system will be regarded as Not Ready and while requesting  for system status ( )indication you will get a trouble message: Technician Reset.   Anti Code Reset   Press  .   Enter user code  Go to Activities > Anti Code option.  Call your monitoring station (MS) or installer and quote the “RANDOM  CODE” displayed on your keypad. The MS or installer will give you a return  Anti‐Code.  Enter this Anti code followed by  and the system will reset.   Installer Reset  Your monitoring station (MS) or installer can reset your system remotely or locally  from the keypad.   To enable local reset by your installer you may need to authorize him using the master  code after the installer enters his code. A one hour time window is opened for the  installer to program user functions and be able to reset your system locally   Page 16...

  • Page 19: Sending A Panic Alarm

    Agility User Manual    2.3 Sending a Panic Alarm Panic alarms enable you to send a message to the monitoring station in the event of an  emergency, send a message to a follow me number, announce a local message or activate a  local alarm. Panic alarms can be set to be silent (Refer to your installer for more  information).   To send a Panic  Procedure Alarm using Press both   and  keys simultaneously  Press both   and  keys simultaneously  Note: Your installer should define these keys to be set as panic keys. These keys  can be either disabled or used to establish a service call to your  Monitoring Station.     If defined by your installer pressing  simultaneously for 2  seconds will send a fire alarm and pressing   simultaneously  for 2 seconds will send a special emergency or medical alarm.   Press the small blank button (if defined)  Note: Your installer can define the small blank button to be used for sending a    panic alarm.   Note: For full capabilities of the 2‐way remote control, the bi‐directional keypad and 4 button key fob,  refer to the instructions supplied with each product.   Press both  keys simultaneously  Press the panic button  Page 17...

  • Page 20: Chapter 3 - Remote System Operation

      Agility User Manual  Chapter 3 - Remote System Operation 3.1 Remote Phone Operation The Agility enables you to operate the system from a remote touch‐tone phone by  initiating a telephone call to or from the system and interacting with voice menus that  guide you through your required remote operation.   Remotely Accessing the System Remotely accessing the system involves initiating a call to the system, and entering your  remote access code and the user code you usually enter in the system keypad.  To remotely access the system:  From a remote touch‐tone telephone, dial the number of the premises where  Agility is installed.   If your system is connected to a land telephone line and an answering  machine is in use at the premises let the line ring once, then hang up and call  again.  If an answering machine is not in use at the premises wait until the system  picks up. After the system picks up a short tone is heard.  Note: When the system picks up, all phones on the same line are effectively disconnected and  cannot be used.  Enter your 2 digit remote access code within 10 seconds (Default code = 00).   The following message is announced: ʺHello, Please Enter Your User Code,  Followed By [#]ʺ.   Enter your user code followed by [#]. (Default code=1234)  After your code is accepted a system status message is announced, followed by  the Operations menu. You can now perform the required remote operations.  Voice Operations Menu The Voice Operations menu announces options and instructions on how to use the system ...

  • Page 21: Receiving Calls From The System

    Agility User Manual    Operation Quick Key Combination Changing Zone Bypass status  Press [3] followed by the zone number and then [#][9]  Operating Utility Outputs  Press [4] followed by the output number  Changing Follow Me(FM)  Press [5] followed by the FM number and [#][2].  numbers  Enter the new phone number and press [#][1].  Listen in to the premises  Press [6][1]  Talking to the premises  Press [6][2]  Listen and Talk to the premises  Press [6][3]  Recording messages that are not  Press [7][1]… [5]  included in the message bank (5  messages)  Recording an opening message  Press [7][6]  Press [0]  Exiting the System  To return to the previous menu  Press [*]  To repeat the menu options  Press [#]  Receiving Calls from the System Upon event occurrence, such as alarm activation, the system informs you of security  situations, for example, intrusion or fire, by calling you and announcing a pre‐recorded  event announcement message, followed by the Acknowledge menu. The system can call ...

  • Page 22: Acknowledge Menu

      Agility User Manual  Acknowledge Menu After the Event Announcement message is made, the following list of options is  announced:  Operation Digit Acknowledge Message  Press [1]  Acknowledging an event means that you have received a message from  the security alarm system about a relevant event in the system and  want to confirm this. After you acknowledge an event, the system calls  the next FM number.   Acknowledge and stop all dialing  Press [2]  followed by  This option acknowledges the event and stops the system from calling  the code  the next FM numbers to report the event.  Acknowledge and access the Operations menu  Press [3]  followed by  The Operations menu lists the available options for remotely operating  the code  your system.  Listen In and Talk  Press [6]  followed by  This option enables you to perform bi‐directional communication.  the code  Repeat the event message  Press [#]  Repeat the Acknowledge menu  Press [*]  Note: If an invalid code is entered 3 consecutive times, the system hangs up and this FM number is locked  for 15 minutes and no calls are initiated to the FM number.   If a valid user code is not entered within 10 seconds, the system hangs up.  Bi-directional Communication The Listen In and Talk options enable you to remotely and silently listen in to your ...

  • Page 23: Sms Operation

    Agility User Manual    Bi-directional Audio Options after an Alarm In the event of Burglary, Fire and Medical alarms, the Agility is able to report these events  and then stay on the line. This allows the monitoring service to perform Voice Alarm  verification, verify the alarm or Verification in order to verify a cause of event or guide  someone in distress.  Service call  The Service Call feature enables you to call the Monitoring Station by pressing a key. To  establish the service call, press the button on the main unit or press simultaneously the  buttons     on the bi‐directional keypad.  Note: The Service call should be defined by your installer.  3.2 SMS Operation SMS Remote Control The Agility enables you to perform remote control operations using simple SMS  commands. The following section describes the SMS commands and the response of the  system to these commands.  Note: This application is available only if a GSM/GPRS module is installed in your system.  Operation SMS Message Structure Example Arm all partitions of a  [Code] A   1234A  user code  Arm all partitions to ...

  • Page 24: Sms Confirmation Message

      Agility User Manual  Notes: SMS commands can be sent from any mobile phone or from an SMS website.  Command words are not case sensitive.  A separator between command words is not required although it is accepted.  SMS Confirmation Message A confirmation message following a SMS operation is sent to the user, upon request, by  adding the letters “RP” at the end of the SMS messages listed below.  Example:  1234 A RP ‐ A confirmation message following an arming operation will be sent to the  user.   Confirmation or Fail operation messages can be assigned to the actions of arming,  disarming, bypassing, activating outputs or changing follow me definitions.                                       Page 22...

  • Page 25: Chapter 4 - User Functions And Settings

    Agility User Manual    Chapter 4 - User Functions and Settings The functions and settings explained in this chapter can only be performed via your  keypad and the Configuration Software. This chapter refers to these functions and settings  as performed via the keypad. Refer to the Configuration Software manual for more  information regarding how these functions and settings are performed via the  Configuration Software.  When using the keypad during the programming mode use the following table to be  familiar with the functionality of the keys:  Function Sequence Exits from the current menu     Terminates commands and confirms data to be stored    Used to browse through the menu: Scrolls up a list or moves the cursor    Changes data    Numerical keys are used to input the numeric codes that may be required  for arming, disarming, or used to activate specific functions      4.1 User Codes To perform many of the Agility functions, a security code (often called a user code) must  be used. Each individual using the system is assigned a user code, which, in turn, is linked  to an Authority Level. Those with a ʺhigher authorityʺ have access to a greater number of  system functions, while those with a ʺlower authorityʺ are more restricted in what they  may do. There are four different authority levels available for users of the Agility.  Notes: To define the authority levels refer to your installer.   Agility can support up to 32 different user codes. User codes may have variable lengths up to 6 digits. ...

  • Page 26: Deleting User Codes

      Agility User Manual  Setting / Changing User Codes The user assigned the Grand Master authority level can change all user codes but cannot  view the digits in the user code fields. Users with other authority levels can only change  their own codes. The system must be disarmed in order to set or change user codes.  To set/change a user code:  Press  and   Enter your code  Using the arrow keys, scroll to the option Codes/Tags and press  .  Note: If you enter a wrong user code, the keypad produces 3 short beeps and the ʺWrong Code. Please Try  Againʺ message will be heard. Press   quickly and re‐enter the above sequence correctly.  Scroll to User Codes and press .  You will see the option New/Change. Press    Using the arrows scroll to select the User Index number to which you want to  assign a user code and press  .   Note: In the Agility system, the User Index number is from 00 to 32, where 00 belongs to the Grand Master.  Enter the new code and then re‐enter the code. If successful, a single  confirmation beep is sounded, if not, 3 quick error beeps are sounded  Repeat the above steps for additional codes until you have completed your list  Deleting User Codes At times, you may want to completely delete a user code. Note that it is impossible to  delete the Master Code (although it can be changed).  The system must be disarmed in order to delete user codes.  To set/change a user code:  Follow steps 1‐4 of the previous procedure (See Setting/Changing User Codes)  Scroll the menu to the option ʺDelete By Userʺ. Press  ...

  • Page 27: Proximity Tags

    Agility User Manual    4.2 Proximity Tags The bi‐directional keypad enables you to replace the use of a code with a proximity tag to  arm and disarm the security system or to activate and deactivate home appliances and  utilities, such as heating and lights.  Proximity tag programming is performed from the  User Functions menu. When programming a proximity tag, the following three options are  available:  Adding a new tag  Deleting a tag by the user serial number  Deleting a tag by the user tag  Adding a Proximity Tag The Grand Master can assign a tag to any user in the system. Each proximity tag can be  assigned to only one user.  To add a proximity tag:  Press    Enter your user code  Using the arrow keys scroll to the option Codes/Tags from the User Functions  menu and press    Scroll to Proximity Tags and press  .  Select the option New/Change. Press .   Using the arrows scroll to select the User Index number to which you want to  assign a tag.   Within 10 seconds, hold the proximity tag at a distance of 1 to 2 cm. from the  keypad’s keys. The keypad automatically reads the proximity tag and saves it  into the system’s memory. Once the proximity tag has been successfully  recorded, a long confirmation beep sounds, and a confirmation message is  displayed. If the proximity tag is already stored in the system’s memory, 3 error  beeps will sound and a reject message will appear.      ...

  • Page 28: Defining Follow Me Destinations

      Agility User Manual  Deleting a proximity tag Deleting proximity tags can be done by in two options:  By user number: Use this option to delete a tag for which the user is known  By tag: Use this option to delete a tag for which the user is not known  To delete by user:  Follow steps 1‐4 of the previous procedure (See Setting/Changing User Codes)  Scroll the menu to the option Delete by user. Press    Using the arrows scroll to select the user for which you want to delete the  proximity tag and press  .  The display will show: ʺDelete User. Are you sure?ʺ.  Use the   key to select  [Y] and press  . If successful, a single confirmation beep is sounded, if not, 3  quick error beeps are sounded.  To delete by tag:  Follow steps 1‐4 of the previous procedure (See Setting/Changing User Codes).   Scroll the menu to the option Delete by tag. Press    Within 10 seconds, approach the proximity tag at a distance of 1 to 2 cm. from  the keypad’s keys. A confirmation message will be displayed.  4.3 Defining Follow Me Destinations In the case of an alarm or event, the system can initiate a phone call to a designated  telephone, send a SMS or send an E‐mail and employ unique tones or messages to express  the active event.  To enter/edit a Follow Me number:  Press    Enter your user code  Scroll the menu using the arrow keys to the option Follow Me and press ...

  • Page 29: Scheduler

    Agility User Manual      Function Results Stop dialing and wait for a new dial tone  W  Wait a fixed period before continuing  ,    Send the DTMF   character  Send the DTMF # character  #  Delete numbers from the cursor position   simultaneously  When done with your complete entry, press to store it.   4.4 Scheduler The Agility enables you to automate some system operations. This is performed by  defining weekly programs by your installer. Each program can be defined with up to two  time intervals per day, during which the system automatically performs one of the  following functions: Automatic Arming/Disarming: An arming program automatically arms and  disarms the system during your required time intervals.   Automatic UO Activation: A UO (home appliance) activation program  automatically activates and deactivates UOs during your required intervals.   In addition, each program can be defined to be activated in a different manner during  vacation.  Once your installer defines a schedule program it will be activated.   You have the option to deactivate a program according to your needs.  To disable a weekly program:  Press    Enter your user code  Scroll the menu using the arrow keys to the option Clock and press    Press   to enter the Scheduler menu. ...

  • Page 30: Macro Keys

      Agility User Manual  4.5 Macro keys Programming Macro Keys Agility enables the installer or Grand Master to record a series of commands and assign  them to a macro. When the macro is pressed, the recorded commands are executed from  beginning to end. Up to 3 macros can be programmed to a system using the Agility keypad  or the Agility Configuration Software.   Before programming a macro, it is recommended to perform your required series of  commands, making a note of every key you press while doing so.  Note: Macros cannot be programmed to perform disarming commands.  To program a macro:  In the Macro menu select a macro (A, B or C) and press .  Enter the sequence of characters according to the following table:  Represents Used to enter numerical characters    Used to move the curser to the left    Used to move the curser to the right    Press 1 twice  Represents the   character  Press 3 twice  Represents the   character  Press 4 twice  Represents the   key  Press 6 twice  Represents the   key  Press 7 twice  Represents the   character ...

  • Page 31: Activating A Macro

    Agility User Manual    Press  to save your entry.   The series of characters is saved and assigned to the selected macro.    For example:  To arm partition 1 with the code 1234, enter the following sequence:  1   1 2 3 4   Activating a Macro Press 7/8/9 on the keypad for 2 seconds to activate the macro A/B/C respectively. A  confirmation message will be heard:   ʺ[Macro X] activatedʺ.  Page 29...

  • Page 32: Complete Menu Of User Functions

      Agility User Manual  4.6 Complete Menu of User Functions The Agility comes with a variety of selectable user functions that become available when  you enter the User Functions mode. The following section lists these functions.   Note: Although these functions are in the User Functions menu, you can ask you installer to program some  of them for you.  To enter the User Functions mode press   followed by your user code.   The following table shows full Keypad Operations according to users.    √   ‐ User is able to perform this function  ‐   ‐ User is unable to perform or see this function  Operation Grand User Installer Master Activities  Bypass Zone: Provides the ability to bypass any of  √  √  ‐  the systemʹs intrusion zones.  Bypass zone   Select zone   Define [Y] using the   key and press     √  √  √  Main Buzzer ON/OFF: Used to control the main  unit buzzer.  Walk Test: Used to easily test and evaluate the ...
  • Page 33 Agility User Manual    Operation Grand User Installer Master Advanced   Prepaid SIM   Check Credit  √  ‐  ‐  Use this function to receive information by SMS or  Voice of the credit level in your prepaid SIM card.  For more information refer to your installer.  Advanced   Prepaid SIM   Reset SIM  √  ‐  ‐  After charging a prepaid SIM card, the user has to  reset the SIM Expire Time manually. The time  duration for expiration is defined by your installer.  Advanced   Restore Alarm: The user must approve  √  √  ‐  an alarm that occurred in the system. After  disarming an alarm, an Alarm Memory Display will  appear on the screen.   √  √  ‐  Advanced   Restore Trouble: If defined by your  installer, use this option to reset a trouble condition  after it has been corrected.   ...
  • Page 34   Agility User Manual  Operation Grand User Installer Master Clock  Time & Date: Allows the setting of the system time  √  ‐  √  and date. This definition is required for setting the  scheduler programming in the system.  √  ‐  √  Scheduler: Enables you to activate or deactivate  preprogrammed schedules that were defined by  your installer. Up to 8 weekly programs can be  defined in the system during which the system  automatically arms / disarms or activates utility  outputs.   Event Log         To view a list of system events that have occurred  √  ‐  √    Service Information       √  √  ‐  Allows the display of any previously entered  service information. (Name and phone)  ...

  • Page 35: Chapter 5 - System Specifications

    Agility User Manual    Chapter 5 - System Specifications The following technical specifications are applicable for the Agility:   Electrical Characteristics System Power 230VAC (‐15%+10%), 50Hz, 50mA Optional: 9VAC, 50‐60Hz Units Consumptions   Main board: Typical 130mA  GSM: Stand by 35mA, Communication 300mA  Modem: Stand by 20mA, Communication 60mA   IP Card: 90mA (Max)  Backup Battery Sealed Lead Acid Battery 6V 3.2Ah  Battery Dimensions (HxWxD) 67mm x 134mm x 34mm  Internal Siren intensity 90 dBA @ 1m Operating Temperature ‐10°C to 40°C (14°F to 104°F)  Storage temperature  ‐20°C to 60°C (‐4°F to 140°F)  Physical Characteristics Dimension (HxWxD) 268.5 mm x 219.5 mm x 64 mm   (10.57 x 8.64 x 2.52 inch) Weight (Without battery) 1.31Kg (Full configuration) Wireless Characteristics RF immunity According to EN 50130‐4 Frequency 868.65 MHz or 433.92 MHz ...

  • Page 36: Chapter 6 - En 50131 Compliance

      Agility User Manual  Chapter 6 - EN 50131 Compliance Compliance Statement Hereby, RISCO Group declares that the Agility series of central units and accessories are  designed to comply with:  EN50131‐1, EN50131‐3 Grade 2  EN50130‐5 Environmental class II   EN50131‐6 Type A  UK: PD 6662:2004, ACPO DD243:2004 (Police)    Possible logical keys calculations: Logical codes are codes typed in the wireless keypad to allow level 2 (users) and  level 3 (installer) access  All code lengths are 4 digits long  0‐9 can be used for each digit  There are no disallowed codes, all codes from 0001 to 9999 are acceptable  Invalid codes cannot be created since after 4 digits have been typed ʺEnterʺ is  automatic. Codes rejection occurs only when trying to create a code that does not  exist.  Possible physical keys calculations: Physical keys are implemented in the Wireless Remote Controls.  It is assumed only a user can have remote controls, so having a physical key is  considered as access level 2  Each remote control has an identification code of 24 bit, so the number of options is  2^24  For a remote control to operate with the Agility, a ʺwriteʺ process must be made  after which the keypad is registered with the panel.  A valid remote control is one ʺLearnedʺ by the panel and allows Arm/Disarm ...

  • Page 37: Appendix A - Keypad User Operations

    Agility User Manual    Appendix A - Keypad User Operations The following section details the user operations from the 2‐way wireless keypad. User  operation can be defined to be activated by a quick mode or high security mode that  requires the use of a code or proximity tag.  In the high security mode the proximity tag can be used as a substitute for inserting a user  code when the display prompts to ʺInsert a codeʺ.   Common Operations Operation Quick Operation High Security Mode Away Arm  Press    Press   followed by code or proximity tag    2 Press  followed by code or proximity tag  Stay Arm    Press      Full Disarm  Press   followed by code or proximity tag  1. Consult your installer for the operations defined with a code ...
  • Page 38   Agility User Manual  Operation Quick Operation High Security Mode Emergency/Medical  Press   simultaneously for 2 seconds  Alarm  System Chime  Press the button    for 2 seconds  On/Off  Main Unit Speaker  Press the button   for 2 seconds  Volume  Select the volume level (0=No sound, 4=Full volume)  Press   to save your selection  Set keypad LCD  Press  for 2 seconds  contrast  Use the     keys to adjust the keypadʹs display contrast and  press    Output  Control  Press button  Press button   for 2  A/B/C    for 2 seconds  seconds followed by code or ...

  • Page 39: Leds Indication

    Agility User Manual    1. All operations are available while keypad is turned on (Not in Sleep Mode)  2. Ask your installer whether outputs control is applicable or not and which output is assigned to which  key  3. Ask your installer for the macro defined for each key   4. Ask your installer for the keys definition   LEDs Indication Function Communication with the panel     (Blue)   On: Fully or partially armed     (Red)   Slow flash: Exit delay  Rapid flash: Alarm  Trouble in the system during disarm mode   (Yellow)           Page 37...

  • Page 40: Appendix B - Remote Control User Operations

      Agility User Manual  Appendix B - Remote Control User Operations The following section details the user operations from the Agility 2‐Way Remote Control.  User operation can be defined to be activated by a quick mode or high security mode that  requires the use of a code.     Common Operations Operation Quick High Security Mode Away Arm   > Code    Stay Arm  2      > Code    Full Disarm   > Code    System Status    Long    Long   > Code  Output  Control  4   A/B/C  Long  ...

  • Page 41: Status Led/Buzzer Indications

    Agility User Manual    Status LED/Buzzer Indications After each transmission (indicated by a flashing Green LED) from the remote control, the  Agility sends a status response indicated by the remote controlʹs LEDs and Buzzer:  LED Indications Operation 1st LED * 2nd LED (Send command) (Receive Status) Away Arm   Green  Red  Stay Arm  Green  Orange  Disarm   Green  Green  Alarm  Green  Flash Red LED  *If the 1st LED changes to orange it indicates a low battery condition.  Buzzer Indications Sound Status 1 beep  Confirmation  3 beeps  Error ...

  • Page 42: Appendix C - Event Log Messages

      Agility User Manual  Appendix C - Event Log Messages Event Message  Description  Activate UO=xx    UO XX activation  Actv UO=xx KF=zz  UO XX is activated from remote control ZZ  Alarm abort P=y   Alarm aborted on partition Y  Alarm Zone=xx     Alarm in zone no. XX  Anti‐code reset   Remote reset  Auto Add GSM      GSM Module added to the main unit  Auto Add IP card  IP Module added to the main unit  Auto Add MODEM    Modem added to the main unit  Auto Del GSM      GSM Module was removed from the main unit  Auto Del IP card  IP Module removed from the main unit  Auto Del MODEM    Modem removed from the main unit  Auto test fail    Failure of zone self‐test  Auto test OK      Automatic zone self‐test OK  Away fail P=y     Partition Y failed to arm  Away:P=y C=zz     Partition Y armed by user no. ZZ ...
  • Page 43 Agility User Manual    Event Message  Description  Confirm rs Z=xx   Restore zone confirmed alarm  Confirm Zone=xx   Confirmed alarm occurred from zone XX  CP reset          The control panel has reset  Date set C=xx     Date defined by user no. XX  Day Away:P=y      Daily arm on partition Y  Day disarm:P=y    Daily disarm on partition Y  Day stay: P=y      Daily STAY arming in partition Y  Disarm:P=y C=zz   Partition Y disarmed by user ZZ  Disarm: P=y KF=zz  Partition Y disarmed by remote control ZZ  Duress C=xx       Duress alarm from user no. XX  Enter program     Entering installer programming from keypad or configuration  software  Exit Error Zn=xx  Exit error event from zone XX  The zone was left open at the end of the exit time  Exit program      Exiting installer programming from keypad or configuration  software  False code        False code alarm  False restore     False code alarm restore  Fire Keypad=y     Fire alarm from wireless keypad Y ...
  • Page 44   Agility User Manual  Event Message  Description  GSM:PUK Code OK   PUK Code entered is correct GSM:SIM OK        SIM Card in place  GSM:SIM trouble   SIM card missing or not properly sited  H.Temp rst Zn=xx  High temperature alert restored from zone XX defined as a  temperature detector  High Temp. Zn=xx  High temperature alert from zone XX defined as a temperature  detector  I/O:AC Rstr       AC power restore on I/O module  I/O:AC Trouble    AC power trouble on I/O module  I/O: Battery Rstr  I/O module battery trouble restored   I/O: Battery Trbl  I/O module battery trouble alert  I/O: Jamming       I/O module jamming alert  I/O: Jamming Rstr  I/O module jamming alert restored  I/O: Lost          I/O module is regarded as lost following supervision test  I/O: Tamper        I/O module tamper alert  I/O: Tamper Rstr   I/O module tamper alert restored  IO: Lost Restore   The Agility received a signal from I/O module after it has been  regarded as lost  IPC:DHCP error    Failed to acquire an IP address from the DHCP server  IPC:DHCP ok      ...
  • Page 45 Agility User Manual    Event Message  Description  Main: Battery rst  Low battery trouble restore from the main panel  Main: Low AC       Loss of AC power from the main panel  Main: Low battery  Low battery trouble from the main panel  MS=y call error   Communication fail trouble to MS phone no. Y  MS=y restore      Communication fail trouble restore to MS phone no. Y  Msg Box Tamper  Tamper alarm from the Listen In message box unit  Msg Box Tmp Rst.  Tamper alarm restore from the Listen In message box unit  No Com IP card    Communication failure between the Agility and IP card  No comm I/O Mdl.  Communication failure between the Agility and I/O module  No comm Siren=y   Communication failure between the Agility and siren Y  No comm. GSM      No communication between the GSM/GPRS Module and the Agility  Phone fail        If the phone line is cut or the DC level is under 1V  Phone restore     Phone line trouble restore  Police Keypad=y   Police (panic) alarm from wireless keypad Y   Police KF=yy      Police (panic) alarm from remote control YY  PTM: Send Data     Load new parameters into the Agility from PTM accessory   Radio l.bat  S=y  Radio low battery trouble from siren Y  Radio l.bat rS=y  Radio low battery restore from siren Y ...
  • Page 46   Agility User Manual  Event Message  Description  Tamper Zone=xx    Tamper alarm from zone no. XX  Tech alarm Zn=xx  Alarm from zone XX defined as Technical  Tech rstr  Zn=xx  Alarm restored from zone XX defined as Technical  Tmp rstr Siren=y  Tamper alarm restore from wireless siren Y  Unbyp Box+Bell    Box + Bell reinstated from bypass  Unbypass Zone=xx  Zone no. XX is reinstated from bypass  Unknown event     Unknown event alert  User login C=xx   User XX has entered into programming mode. User 99 represents  remote programming from the configuration software  Water Alrm Zn=xx  Flood alarm from zone no. XX  Water rstr Zn=xx  Flood alarm restore on zone no. XX  Z=xx auto bad     Zone self‐test failed, zone no. XX  Z=xx auto ok      Zone self‐test OK, zone no. XX  Zn=xx Trouble  Zone trouble event from zone XX  Zn=xx Trouble OK  Zone trouble event restore from zone XX    Page 44...
  • Page 47 Agility User Manual    Notes...
  • Page 48   Agility User Manual  Notes...
  • Page 49     FCC Note:  This equipment has been tested and found to comply with the limits for a Class B  digital device, pursuant to Part 15 of the FCC rules.  These limits are designed to  provide reasonable protection against harmful interference in a residential installation.   This equipment generates, uses and can radiate radio frequency energy and, if not  installed and used in accordance with the instructions, may cause harmful interference  to radio communications.  However, there is no guarantee that interference will not  occur in a particular installation.  If this equipment does cause harmful interference to  radio or television reception, which can be determined by turning the equipment off  and on, the user is encouraged to try to correct the interference by one or more of the  following measures:  a)  Reorient or relocate the receiving antenna.  b)  Increase the separation between the equipment and receiver.  c)  Connect the equipment to an outlet on a circuit different from that to  which the receiver is connected.  d) Consult the dealer or an experienced radio/TV technician.    FCC Warning:  The manufacturer is not responsible for any radio or TV interference caused by  unauthorized modifications to this equipment. Such modifications could void the userʹs  authority to operate the equipment.    FCC ID: JE4AGILITY Valid for P/N RW132V441ENA  IC: 6564A‐AGILITY Valid for P/N RW132V441ENA                             ...
  • Page 50   RISCO Group Limited Warranty RISCO Group and its subsidiaries and affiliates (ʺSellerʺ) warrants its products to be free  from defects in materials and workmanship under normal use for 24 months from the date  of production. Because Seller does not install or connect the product and because the  product may be used in conjunction with products not manufactured by the Seller, Seller  cannot guarantee the performance of the security system which uses this product. Sellerʹs  obligation and liability under this warranty is expressly limited to repairing and replacing,  at Sellerʹs option, within a reasonable time after the date of delivery, any product not  meeting the specifications. Seller makes no other warranty, expressed or implied, and  makes no warranty of merchantability or of fitness for any particular purpose.  In no case shall seller be liable for any consequential or incidental damages for breach of  this or any other warranty, expressed or implied, or upon any other basis of liability  whatsoever.  Sellerʹs obligation under this warranty shall not include any transportation charges or costs  of installation or any liability for direct, indirect, or consequential damages or delay.  Seller does not represent that its product may not be compromised or circumvented; that  the product will prevent any personal injury or property loss by burglary, robbery, fire or  otherwise; or that the product will in all cases provide adequate warning or protection.  Buyer understands that a properly installed and maintained alarm may only reduce the risk  of burglary, robbery or fire without warning, but is not insurance or a guaranty that such  event will not occur or that there will be no personal injury or property loss as a result  thereof.  Consequently seller shall have no liability for any personal injury, property damage or loss  based on a claim that the product fails to give warning. However, if seller is held liable,  whether directly or indirectly, for any loss or damage arising under this limited warranty or  otherwise, regardless of cause or origin, sellerʹs maximum liability shall not exceed the  purchase price of the product, which shall be complete and exclusive remedy against seller.  No employee or representative of Seller is authorized to change this warranty in any way  or grant any other warranty.  WARNING: This product should be tested at least once a week.             ...
