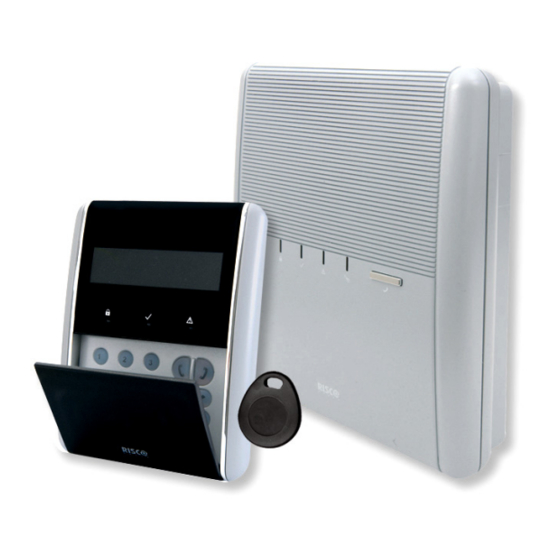

Summary of Contents for Risco Agility

  • Page 1     Configuration Software Manual            ...
  • Page 2    Agility Configuration Software Manual             Important Notice This guide is delivered subject to the following conditions and restrictions:  This guide contains proprietary information belonging to RISCO Group. Such  information is supplied solely for the purpose of assisting explicitly and properly  authorized users of the system.  No part of its contents may be used for any other purpose, disclosed to any person  or firm, or reproduced by any means, electronic or mechanical, without the express  prior written permission of RISCO Group.  The information contained herein is for the purpose of illustration and reference  only.  Information in this document is subject to change without notice.  Corporate and individual names and data used in examples herein belong to their  respective owners.    No part of this document may be reproduced in any form without prior written  permission from the publisher.    All rights reserved.   © 2009 RISCO Group                   May 2009  Page 2...

  • Page 3: Table Of Contents

    Agility Configuration Software Manual        Table of Contents   Chapter 1 ‐ Getting Started....................5   1.1 System Requirements........................5   1.2 Hardware Setup ..........................6   1.2.1 Local ............................6   1.2.2 Remote PSTN Connection ....................6   1.2.3 Remote GSM Connection ....................7   1.2.4 TCP/IP Ethernet Connections .....................7   1.2.5 Remote GPRS Connection ....................8   1.3 Installing the Configuration Software Program ................8   1.4 Initializing the System Database ....................10   1.5 Using the Advanced Database Connection Utility ..............12   1.6 Setting the Software Language......................13  ...
  • Page 4    Agility Configuration Software Manual               3.3.2 Receive ..........................24   3.3.3 Restore Defaults ........................24   3.3.4 Verify.............................24   3.3.5 Connect/Disconnect......................26   3.3.6 Configuration ........................26   3.4 Tools..............................30   3.4.1 Authorization ........................30   Report.............................33   3.4.2 Screen ............................33   3.4.3 Audit .............................34   3.5 Help..............................34   3.5.1 About ............................34   Chapter 4 ‐ Client Connection Settings................35   Chapter 5 ‐ System Overview ................... 36  ...

  • Page 5: Chapter 1 - Getting Started

    Agility Configuration Software Manual        Chapter 1 - Getting Started This manual explains how to use the Agility Configuration Software supporting RISCO  Groupʹs Agility Flexible Wireless Solution.  By using the Configuration Software, you  can manage the Agility database of your clients, program the Agility from your own PC by  selecting the features you require from the many described in this manual.  You can  customize the Agility in line with the special requirements of the client. This can be done at  the client’s premises with a direct link to a laptop computer, or from a remote location via  a phone connection using a modem, GSM or via IP.  Agility Configuration Software also enables you to coordinate the activities of your users,  as well as maintain records of both users’ activities and customized configurations through  an on‐line status display.  You can receive data from the Agility to your computer to make  changes when needed and then send data from your computer to the Agility with the new  set up that you have prepared.  1.1 System Requirements Recommended minimum system requirements:  CPU  P4 3GHz or AMD 3500+  RAM  2 GB Dual DDR 400 or above  Hard Disk  SATA2 with 5 GB free space  Display  PCI Express 256MB  Network  Ethernet port  Operating System  Windows XP SP2 and above, Windows Vista  Page 5...

  • Page 6: Hardware Setup

       Agility Configuration Software Manual             1.2 Hardware Setup Programming the Agility wireless security system can be done: locally, remotely via modem  or GSM, or via IP.  1.2.1 Local The following diagram displays the local system connection:              PC            Agility  RS232 Cable     To establish direct cable connection from your computer to the Agility:   Connect the RS232 cable to your computer.   Connect the RS232 cable to the RS232 Communication Connector on the Agility.   Power up your computer and activate the Configuration software.  Set up the parameters for direct communication in the Configuration Software  (see page 26).   Note: To enable local communication, set the Baud Rate to 38400.  1.2.2 Remote PSTN Connection The following diagram displays the overall system connection to the PSTN network:  PSTN TELEPHONE  LINE (2400 bps)    Agility   GSM/PSTN  PC  MODEM     To establish remote PSTN connection from your PC to the Agility: ...

  • Page 7: Remote Gsm Connection

      Agility Configuration Software Manual        1.2.3 Remote GSM Connection Remote Configuration can be performed using the GSM data channel if a GSM/GPRS  module has been installed in the Agility.  The following diagram displays the overall system connection using a GSM network:     GSM NETWORK   (9600 bps)    Agility   GSM/PSTN  PC  MODEM      To establish remote GSM connection from your PC to the Agility:  Connect the GSM/PSTN modem to your computer. You can use a cellular phone  as your computer modem.   Power up your computer and activate the Configuration software.  Set up the parameters for GSM communication channel in the Configuration  software (see page 27).   1.2.4 TCP/IP Ethernet Connections The following diagram displays the overall system connection between the Agility  security panel and IP network:    IP NETWORK  Agility   PC   ...

  • Page 8: Remote Gprs Connection

       Agility Configuration Software Manual             1.2.5 Remote GPRS Connection Remote Configuration can be performed using the GPRS data channel if a GSM/GPRS  module has been installed in the Agility. By sending an SMS message comprising of  your Entry Host IP address and Entry Host Port number to the GSM/GPRS module in  the Agility, the panel is able to connect to your PC.   The following diagram displays the overall system connection between the Agility  security panel and using the GPRS module:         To establish GPRS connection:  Connect your computer to the IP network.  Connect the Agility GPRS Module to the GSM network.  Power up your computer and activate the Configuration software and.   Set up the parameters for GPRS communication channel in the Configuration  software (see page 29 for more information).  Send an SMS to the device GSM phone number containing the necessary GPRS  hosting information (see page 30 step 7).  1.3 Installing the Configuration Software Program Notes:    1. Before installing the Agility Configuration Software Program make sure that Microsoft Framework 2.0 has  been installed on the computer. If it has not been installed, go to the Agility Configuration Software  Installation CD, in the dotnetfx folder, run the dotnetfx setup application.  2. For Microsoft Windows Vista users only, the User Account Control (UAC) feature must be turned off. Go to  Control Panel   User Accounts   Turn User Account Control on or off. Uncheck the checkbox and click  OK.   Installing the Agility Configuration software:  Insert the Agility Configuration Software disc. ...
  • Page 9 Agility Configuration Software Manual        In the Configuration Software folder double click on the setup.exe file. The  Configuration Software setup wizard opens.      Figure 1: Configuration Software Setup Wizard  Click Next. The Select Installation Folder dialog box appears.      Figure 2: Select Installation Folder dialog box  Select a location on your computer for the Agility Installation folder. The default  location is C:\Program Files\RISCO Group\Configuration software\.  Page 9...

  • Page 10: Initializing The System Database

       Agility Configuration Software Manual             Select either the Everyone or Just me option to determine who can use the  program on your computer and click Next. The Confirmation dialog box appears.          Figure 3: Confirmation dialog box  Click Next to begin installation.  Click Close when installation is complete.  1.4 Initializing the System Database    Initializing the system database:  Go to Start   Programs   RISCO Group   Configuration Software   System  Organizer. The System Organizer dialog box appears:                    Figure 4: System Organizer dialog box  Select Database in the System Organizer navigation tree and click the Initialize  button. The Database Initialize Options dialog box appears:  Page 10...
  • Page 11 Agility Configuration Software Manual                                             Figure 5: Database Initialize Options dialog box  Click on one of the following options:  Recreate Database – to remove the current database and recreate it with  default values  Upgrade Database – to upgrade the current database to the required version   Cancel – select Cancel for first time installation.  Click the Select button. When initialization has been successfully completed the  status of each action should read as Done:                      Figure 6: Database Initialize Complete  Page 11...

  • Page 12: Using The Advanced Database Connection Utility

       Agility Configuration Software Manual             1.5 Using the Advanced Database Connection Utility The Advanced Database Connection Utility is used to test the database parameters when  initializing of the database has failed.   To test the database parameters:  In the System Organizer select Connection from the navigation tree. The  following dialog box appears:                        Figure 7: Connection dialog box  Select the location of the desired database from the Server Name dropdown list.   Enter the Database Name: ConfigurationSoftware (default name).  Make sure that the Use SQL Server Authentication radio button is selected.  Enter the user name: CSuser (default name) and password: P@ssw0rd (default  password).  Note: When testing database parameters prior to  initializing the system database (see step 1.4),  the default user name will be sa and the default password will be Syn0p$Y$.  Enter a connection timeout amount for performing a test.  Click on the   button to check the connection to the database. When  connection has been successful click on the   button.  Note:  To save your database selection without testing, check the Save without testing checkbox  and then click  .    Page 12...

  • Page 13: Setting The Software Language

    Agility Configuration Software Manual        1.6 Setting the Software Language  To set the software language:  In the System Organizer select Languages from the navigation tree. The following  dialog box appears:                                Figure 8: Languages dialog box  Select the desired language from the Supported Languages dropdown list and  click the Set Language button. The following message appears:          Figure 9: Languages message dialog box  Click OK and then click Close to exit the System Organizer.  Page 13...

  • Page 14: Activating The Configuration Software From Your Desktop

       Agility Configuration Software Manual             1.7 Activating the Configuration Software from your Desktop  Logging in to the Configuration software:  Double click on the Configuration Software icon  on your desktop to run the  program. The Configuration Software login dialog box appears:    Figure 10: Configuration S/W login dialog box  Enter your user name. The default user name is Admin.   10. Enter your password. The default password is 123.  Note: When entering your user name and password an orange line appears under the field which indicates  the number of letters/digits you have entered. The line will stop at the maximum number to indicate  that you are unable to enter further letters/digits.   11. Click on the Login button to activate the program.  Note: If you have previously defined only one client in the software, the program will open this client  automatically. If you have more than one client, the program opens a Find Client dialog box with a list  of all the clients. Select the relevant client from the list.      Page 14...

  • Page 15: Chapter 2 - Your Screen

    Agility Configuration Software Manual        Chapter 2 - Your Screen The configuration software window is divided into the following sections:  Main Menu  Tool Bar   Directory (Navigation Tree Map)  Client List  Connection Indication  Elapsed Time  Fault Indication  Status Indication  Partition Indication  Main Screen  Path      Figure 11: Screen Layout  Page 15...

  • Page 16: Main Menu

       Agility Configuration Software Manual             2.1 Main Menu The Main Menu is divided into 4 sub‐menus that include various system programming    operations. For more information on each sub‐menu refer to: Client – page 20  View – page 23  Communication – page 23  Tools – page 30  Help – page 33  2.2 Tool Bar The icons in the toolbar provide quick access to certain operations that are found in the Main  Menu.  Icon Description /    Open/Close Navigation Tree (see page 17)  New Client (see page 20)    Find Client (see page 22)    Refresh (see page 22)    View Previous Screen (see page 22)     Save Client (see page 22)    Save Current Screen (see page 22)    Send Current Screen (see page 23)    Receive Current Screen (see page 24)    Restore Defaults To Current Screen (see page 24) ...

  • Page 17: Directory (Navigation Tree Map)

    Agility Configuration Software Manual        2.3 Directory (Navigation Tree Map) The directory appears as a hierarchical list that contains the clientʹs main configuration  features and enables you to easily navigate between the different screens. The list is divided  as follows:    Figure 12: Directory (Navigation Tree Map)    For more information on each feature refer to:  New Client – page 20  Connection Settings – page 35  Overview – page 36  System – page 37   Wireless Devices – page 37   Codes – page 37   Communication – page 38  Audio – page 39  Scheduler – page 40  Radio Device Allocation – page 39  Status – page 45   Testing – page 48  Event Log – page 49   Page 17...
  • Page 18    Agility Configuration Software Manual              To select a feature from the directory:  Click on the feature you want to configure. The checkbox next to that feature becomes .  The screen belonging to the selected feature will appear in the Main Screen with its path at  the top. You can now configure the parameters of the feature you have selected.     Figure 13: Selecting a feature from the directory   To show the directory:  Click on the  icon.  ‐or‐  From the main menu select View>Explorer Tree.   To hide the directory:  Click on the  icon.  ‐or‐  From the main menu deselect View>Explorer Tree.  ‐or‐  Click on the X at the top of the directory.  Page 18...

  • Page 19: Client List

    Agility Configuration Software Manual        2.4 Client List The Client List provides quick access to all of your clients and enables you to easily navigate  between them.   To navigate between your clients:  Select a client from the drop down list.  Press . The navigation tree will provide a list of the selected clientʹs screens.  Note: If you have not checked the Load Client After Create check box when first creating the client (see page  20), the client will not appear on the navigation tree map. 2.5 Connection Indication Indicates whether Communication connection has been established:   Red = No connection   Orange = Connecting   Green = Connected  2.6 Elapsed Time Indicates the amount of time you have been connected.  2.7 Fault Indication Indicates whether a fault is present in the system.  2.8 Status Indication Indicates the severest status present in the system.  2.9 Partition Indication Indicates the severest status present in any of the partitions in the system.  2.10 Main Screen Once you have selected a configuration feature from the directory it will appear in the Main ...

  • Page 20: Chapter 3 - Main Menu Options

       Agility Configuration Software Manual             Chapter 3 - Main Menu Options 3.1 Client 3.1.1 New Client  To create a new client:  From the main menu, select Client>New or click on the icon in the tool bar.  The Client dialog box appears.    Figure 14: Client dialog box: Personal Information tab  The Client dialog box is divided into two tabs:   Personal Information   Connection Settings  In the Personal Information tab, enter the clientʹs contact information (Figure 14).   Note: It is mandatory to fill in the Name field. Any mandatory fields that have not been filled or  have been filled with invalid data will appear in yellow.  Select the relevant customer ID from the Customer drop down list. The Agility  configuration software will upload the relevant default values and default labels for  that customer ID to the new client.  Note: For UK customer ID select the 0UK option from the Customer drop down list.    Page 20...
  • Page 21 Agility Configuration Software Manual        In the Connection Settings tab (Figure 15) from the Channel drop down list, select  the default type of connection you want to use when connecting to the client. You  can choose the type of connection according to the types of connection your client  possesses from the following options:   TCP/IP  Main Unit Modem Phone  Main Unit GSM Phone  For example: if your client possesses both the possibility of a GSM connection and a  TCP/IP connection, you can choose either of these two options to connect to that client.    Figure 15: Client dialog box: Communication Settings tab    Enter the relevant information according to your selection. For GSM or Modem  selection enter the Customer phone number. For TCP/IP selection enter the IP  address and port.  Note: You must define the port in the communication configuration before selecting it here. See page 26 for  more information.  Check the Load Client After Create checkbox in order for it to appear in the client  list as well as the directory. If you have not checked this checkbox you will not be  able to view this client in the directory.  Click OK. The new client will appear in the client list.  Note: The type of connection you have chosen to use appears next to Agility in the directory.  For example:    Page 21...

  • Page 22: Find

       Agility Configuration Software Manual             3.1.2 Find  To find a client in the database:  From the main menu select Client>Find Client, or from the tool bar, click the Find  Client  icon or right click on your screen and select Find. The Client Selection  dialog box appears containing a list of all the clients and their personal information.   Click on the relevant client from the list and click on the Select button. The directory  of that client appears on your screen.  3.1.3 Refresh From the main menu select Client>Refresh, or from the tool bar, click   to refresh the  data on the screen to that of the clientʹs last stored database.  3.1.4 Close From the main menu, select Client>close to exit the current client.  3.1.5 Remove From the main menu select Client>Remove to remove the current client from the database.  3.1.6 View Previous Screen From the main menu select Client>View Previous Screen, or from the tool bar, click  to  return to the previous screen.  3.1.7 Save Current Screen From the main menu select Client>Save Current Screen, or from the tool bar, click  to  save the currently displayed screen.  3.1.8 Save Used to save changes made to the client. From the main menu select Client>Save, or from  the tool bar, click the Save icon.  The software will run through all the screens to check for ...

  • Page 23: Backup

    Agility Configuration Software Manual        3.1.10 Backup From the main menu select Client>Backup>Export to export a clientʹs information to  backup files.  From the main menu select Client>Backup>Import to import the clientʹs previously saved  backup files.  3.1.11 Logout From the main menu select Client>Logout to log out of the Configuration software.  3.1.12 Exit From the main menu, select Client>Exit to exit the program.  3.2 View From the main menu, select View>Explorer Tree to open/close the directory (navigation  tree map) or from the tool bar click on the  icon.  3.3 Communication The Communication menu is used for communication to and from the Agility.   3.3.1 Send When online, you can send the screensʹ parameters to the Agility from the Configuration  software.   To send data from the currently displayed screen to the Agility:   From the main menu, select Communication>Send>Screen, or from the tool bar, click the  Send Current Screen icon.    To send data from all the screens to the Agility:   From the main menu, select Communication>Send>All.    To send data from specific screens to the Agility:   1. From the main menu, select Communication>Send>Selection.   2. Check the relevant screens from the Screens Selection dialog box that appears        and then click OK.  Page 23...

  • Page 24: Receive

       Agility Configuration Software Manual             3.3.2 Receive When online, you can receive information from the Agility to the Configuration software.   To receive data for the currently displayed screen from the Agility:   From the main menu, select Communication>Receive>Screen, or from the tool bar, click  the Receive Current Screen icon.    To receive data for all the screens from the Agility:   From the main menu, select Communication>Receive>All.   To receive data for specific screens from the Agility:   1. From the main menu, select Communication>Receive>Selection.   2. Check the relevant screens from the Screens Selection dialog box that appears       and then click OK.  3.3.3 Restore Defaults Used to restore factory defaults.   To restore default values to the current screen:  From the main menu, select Communication>Restore Defaults>Screen, or from the tool  bar, click .   To restore default values to all screens:  From the main menu, select Communication>Restore Defaults>All.   To restore default values to specific screens simultaneously:  From the main menu, select Communication>Restore Defaults>Selection.   Check the relevant screens and click OK.  3.3.4 Verify  To verify that the data in the Configuration software is identical to the data in the  Agility, proceed as follows:  When online, from the main menu select Communication>Verify and select the  relevant option:   • Screen – verifies the current screen (use the icon as a shortcut for  this operation)  • All – verifies all the screens ...
  • Page 25 Agility Configuration Software Manual                                  Figure 16: Compare Verify Viewer dialog box  The dialog box displays a directory of all the inconsistent parameters as well as  three columns comparing the differences found between the Configuration software  values, Agility values and Default values.  To accept a certain value right click on the relevant line and select one of the  following options (see figure below):  • Leave Screen Values  • Apply Device Changes (Agility values)  • Restore Default Changes    Notes:   1. To accept all changes made to the client right click on the Client name.  2. To accept all changes under a specific branch, right click on the relevant branch. For  example: To except the changes made to the Quick Set and Allow Omit parameters (see  figure above), right click on Controls.   The Compare Verify Viewer dialog box closes as soon as there are no  inconsistencies left.    To export a report of the results:  After verification is complete, right click on the   button to select the type of file  you would like to save the report as from the following options: HTML, Text or  CSV.   Page 25...

  • Page 26: Connect/Disconnect

       Agility Configuration Software Manual             Click on the   button to export the file.  3.3.5 Connect/Disconnect To establish communication with the Agility, from the main menu select  Communication>Connect.     To disconnect communication with the Agility, from the main menu select  Communication>Disconnect.  3.3.6 Configuration This dialog box enables you to define the parameters of setting up the communication  between the Configuration Software and the Agility through modem, GSM, TCP/IP or  direct cable. Your system should be set correctly in order to connect to the Agility. Once  defined, these configurations will be used by your computer, when trying to establish  communication to any Agility panel.   Local communication  To define local communication, set up the parameters as follows:   Select the Direct communication channel from the drop down list and fill in the  parameters as follows:  Port: Select the relevant port   Baud Rate: Set to 38400 (default value)  Data Bits: Set to 8 (default value)  Parity: Set to None (default value)   Stop Bit: Set to 2 (default value)  Handshake: Set to None (default value)    Figure 17: Communication dialog box‐Local connection set up  Click OK.  Page 26...
  • Page 27 Agility Configuration Software Manual        Remote PSTN communication  To define remote PSTN communication, set up the parameters as follows:   Select the Modem communication channel from the drop down list and fill in the  parameters as follows:  Port: Select the relevant port  Baud Rate: Set to 2400 (default value)  Data Bits: Set to 8 (default value)  Parity: Set to None (default value)   Stop Bit: Set to 1 (default value)  Handshake: Set to None (default value)  Modem: Select the relevant Modem from the Modem dropdown list  Callback Phone: Enter the callback telephone number     Figure 18: Remote PSTN connection set up  Click OK.  Remote GSM communication  To define Remote GSM communication, set up the parameters as follows:   Select the GSM communication channel from the drop down list and fill in the  parameters as follows:  Port: Select the relevant port   Baud Rate: Set to 9600 (default value)  Data Bits: Set to 8 (default value)  Parity: Set to None (default value)   Stop Bit: Set to 1 (default value)  Handshake: Set to None (default value)  Type: Select GSM auto speed  Page 27...
  • Page 28    Agility Configuration Software Manual                 Figure 19: Remote GSM connection set up  Click OK.  TCP/IP Ethernet communication  To define TCP/IP Ethernet communication, set up the parameters as follows:   Select the TCP/IP communication channel from the drop down list and fill in the  parameters as follows:  IP Address: The PC IP address is displayed by default. In the case of two network  interface cards select the relevant IP address from the drop down list  Port: Select the relevant port    Figure 20: TCP/IP Ethernet connection set up  Click OK.  Page 28...
  • Page 29 Agility Configuration Software Manual        Remote GPRS communication  To define Remote GPRS communication, set up the parameters as follows:   Select the GPRS communication channel from the drop down list and fill in the  parameters as follows:  IP Address: The PC IP address is displayed by default. In the case of two network  interface cards select the relevant IP address from the drop down list.  Port: Select the port on your PC that the router will forward the Agility data to.  Note: This port must be open on the local PCʹs firewall.    Figure 21: Remote GPRS connection set up  Click OK.  From the directory (navigation tree) select Connection Settings and enter the GSM  number of the Agility.  From the directory select Configuration Software and fill in the Entry Host IP and  Entry Host Port in the GPRS section.    Entry Host IP: Enter the IP address of the router/gateway that will forward the IP  data from the Agility to the PC.  Entry Host Port: Enter the port on the router/gateway that will forward the IP  data from the Agility to the PC.  Note: This port must be open on the routerʹs firewall.  Click on the arrow of the Connect ( ) icon and select GPRS from the popup  list that appears.  Page 29...

  • Page 30: Tools

       Agility Configuration Software Manual             Click on the   icon. The following message appears:    Figure 22: GPRS Hosting waiting for SMS message  The message is compiled of the following: installer code, the word GPRS, Entry  Host IP, Entry Host Port.   Send an SMS to the device GSM phone number (defined in step 3) with the  message that appears, for example: 0132GPRS172.16.16.75:1000  The Agility will respond to the communication request based on the information  in the SMS.  3.4 Tools 3.4.1 Authorization Each person who is authorized to use the Configuration software should be registered as  a user within the software. Each user is assigned a password that he uses when he  activates the software.  When you activate the Configuration software for the first time,  you use the default password (123). You can have up to 50 users.  Access to the users list can be denied to all users except for the default user (administrator)  who is listed as no.1 in the user list.  To ensure that only you or authorized personnel have access to your system it is necessary  to change the default password, and establish passwords for your users.  This is important  as the same default is provided on all new software.   To add a new user to the list of your softwareʹs authorized users:  From the main menu select Tools>Authorization. The Authorization dialog box  appears.   To add a new authorized user, select Users from the Authorization directory.  Page 30...
  • Page 31 Agility Configuration Software Manual          Figure 23: Authorization dialog box  Right click in the authorization dialog box and select Add User. The New User  dialog box appears:                                     Figure 24: New User dialog box  Enter the relevant information and click OK.     To remove a user from the authorization list:   Click on a user from the list and then right click in the Authorization dialog box and  select Remove.  Page 31...
  • Page 32    Agility Configuration Software Manual                To add a new group to the authorization directory:   Select Groups from the Authorization directory and then right click in the  Authorization dialog box and select Add Group. The New Group dialog box  appears:               Figure 25: New Group dialog box  Enter a name and description for this group and click the Access Rights… button  to define user rights for this group. The Access Rights dialog box appears:                                  Figure 26: Access Rights dialog box  Define this groupʹs user rights according to the parameters in each of the 5 tabs:  Operation, Connect, Data Transfer, User and Screens.  Click OK to return to the New Group dialog box.  Click OK to return to the Authorization dialog box. The new group appears in the  list.  Page 32...

  • Page 33: Report

    Agility Configuration Software Manual        Report To generate reports go to Tools>Reports and select the relevant option:  Screen/All/Selection. The Report Viewer appears with the generated report:    Figure 27: Report Viewer dialog box  The report displays the parameters of the selected screens as well as the advanced  parameters of these screens.   To print the report, click on the   button.  3.4.2 Screen If technical support is needed it is possible to send an image of a particular screen to the  customer support team. The customer support team can then load the screen, as well as all  the background data concerning that screen, and provide technical support.       To capture a screen:  From the main menu select Tools>Screen>Capture or from the tool bar click   to  capture an image of the screen and send it to customer support together with the relevant  data regarding that screen.  Page 33...

  • Page 34: Audit

       Agility Configuration Software Manual                To load a screen (for the customer support team):  From the main menu select Tools>Screen>Load or from the tool bar click  to load the  image of the captured screen and its data.   3.4.3 Audit Used to store a list of user actions.   To execute an audit trail:   From the main menu select Tools>Audit. The Audit Trail dialog box appears:                                                   Figure 28: Audit Trail dialog box  Click on the   button to filter the audit trail according to time span, users,  actions and machines and click OK after each selection.  Click on the   button to execute the audit trail.  To export the results, right click on the   button to select the type of file you  would like to save the audit as from the following options: HTML, Text or CSV.  Click on the   button to export the file.  3.5 Help 3.5.1 About Provides information about your software program. Page 34...

  • Page 35: Chapter 4 - Client Connection Settings

    Agility Configuration Software Manual        Chapter 4 - Client Connection Settings  To enter your clientʹs connection information:  In the Connection Settings screen (see Figure 29) enter the relevant connection  information according to the types of connection your client possesses:   TCP/IP Address and Port  GSM   Modem   For example: if your client possesses both the possibility of a GSM connection and a Modem  connection, enter the clientʹs GSM phone number and the clientʹs Modem phone.  You can modify the default connection from the default drop down list. You may  choose another connection option each time you want to connect to this client by  clicking on the   icon in the tool bar and selecting the type of connection you  want to use.   Note: The type of connection you have chosen to use appears next to Agility in the directory.  For example:        Figure 29: Connection Settings screen    Page 35...

  • Page 36: Chapter 5 - System Overview

       Agility Configuration Software Manual             Chapter 5 - System Overview The Overview feature provides an overview of the clientʹs system. The screen displays the  following:  All the accessories (zones, remote controls, keypads, sounders, I/O modules) connected  to the clientʹs system and their diagnostics.   To view the diagnostic information, stand above the relevant icon, a pop‐up box  appears with information such as the accessoryʹs name, serial number and assigned  partition number.     The connection types available to the clientʹs system in the communication section.  The   icon displays the RSSI signal intensity level.  Note: This screen does not display any status information. For status information, go to the Status screen    (see page 37).     Figure 30: Overview screen    Page 36...

  • Page 37: Chapter 6 - System Configuration

    Agility Configuration Software Manual        Chapter 6 - System Configuration Note:  To send a configuration to the Agility, receive a configuration from the Agility or restore default  values, right click on the relevant parameter and select the preferred option.   6.1 System Screen System parameters can be configured in the System screen.   In the Timers area, enter the preferred value. To view the value range, stand above the  relevant parameterʹs dropdown list.  In the Controls area, check the preferred checkboxes. For advanced configuration, click  on the   button.  6.2 Wireless Devices Agility wireless accessories can be configured via the Configuration software in the  following screens: Zones, Remote Controls (Key fobs), Keypads, Sounders, I/O  Expander.  The Label column displays the kind of device, for example: PIR detector, key fob etc.  When a device has been defined in the system it is possible to configure additional  parameters for that device. To do so, right click on the relevant line and select  Additional…  To change a value, double click on the relevant field in the relevant line and select an  option from the dropdown list that appears. For example in the Zones screen, to  change the value in the Sounds column, double click in the sound field for the relevant  zone and select an option from the dropdown list: Silent / Bell at Set, Buzzer at Unset /  Bell (external) / Buzzer (internal) / Bell and Buzzer  Note: The Serial Code column is Read Only, to add a device to the system go to the Radio Device    Allocation screen while online. 6.3 Codes The Codes screen displays a list of the authority level and code for each user in the system ...

  • Page 38: Communication

       Agility Configuration Software Manual             6.4 Communication Configure the parameters for each communication type in the relevant screen: PSTN /  GSM / TCP/IP.   6.5 Alarm Receiving Center Configure the Alarm Receiving Center parameters in this screen. To view the lists of the  Report Codes, click on the  button.   Note:  Report codes can only be edited via the Agility Configuration Software. To do so, click on the   button to enter the Report Codes lists. Double click on the relevant Event or  Restore code field and enter the desired code.    For a detailed list of all available report codes refer to Appendix A: Report Codes at the end of  this manual.  6.6 Configuration Software The Configuration Software screen allows the following configurations:  Configure the security codes for the configuration software. When establishing a code,  note that an orange line appears under the field which indicates the maximum number  of letters/digits you may enter.  Enter phone numbers for the call back feature.  Enter the IP connection port.  6.7 Follow Me Configure the Follow Me parameters in this screen  To enter a label or phone number/email address, double click on the relevant line and  field and type in the information.  To change a value in the Type or Channel columns, double click on the relevant field in  the relevant line and select an option from the dropdown list that appears.  To enter a phone number or email address double click on the relevant field and type  the number/address.  To enable Remote Listen and Remote Program features for a Follow Me number check  the relevant checkbox.  To select which events will be reported to a specific Follow Me number go to the ...

  • Page 39: Chapter 7 - Audio

    Agility Configuration Software Manual        Chapter 7 - Audio Define voice message parameters in the Audio screen which is divided into the following  sections:  Audio Messages ‐ A voice message can be assigned to a zone, partition, output or  macro. When an event occurs this voice message will be heard accordingly. To assign a  word from the voice messages library, double click on the relevant message number  and line and select the desired word from the dropdown list (see Figure 31).  Local Message ‐ Upon event occurrence, the system can announce the security  situation to occupants of the premises by sounding a local announcement message.  This announcement message can be enabled or disabled, per event. Enable a message  announcement by checking the relevant checkbox.       Figure 31: Audio screen  Page 39...

  • Page 40: Chapter 8 - Scheduler

       Agility Configuration Software Manual             Chapter 8 - Scheduler Up to 8 weekly programs (schedules) can be pre‐defined in the system during which the  system automatically sets/unsets or activates programming outputs.    Figure 32: Scheduler screen   To pre‐define a schedule:  From the directory (navigation tree map) select Scheduler.  The scheduler screen is divided into 2 sections:  Scheduler: select the schedule by clicking on the relevant line. Double click in the  label column to enter a label. Double click in the type column to select the type of  operation: Set/Unset or Programming Output. Check the enable checkbox if you  want to cancel the schedule without deleting it from the software.   Parameters: Define up to two Start times and two Stop times for each day of the  week of each schedule in the parameters section by double clicking on the  relevant field and entering the desired times. Select the relevant partition by  checking the partition checkbox.    Page 40...
  • Page 41 Agility Configuration Software Manual        The holiday program allows the system to ignore the pre‐programmed schedules on the  defined holiday days.   To pre‐define holidays:  Click on the   button. The following dialog box appears:     Figure 33: Vacations dialog box  Double click on each line to define each holiday date and time.      Page 41...

  • Page 42: Chapter 9 - Radio Device Allocation

       Agility Configuration Software Manual             Chapter 9 - Radio Device Allocation The following chapter describes:  How to identify a wireless device  How to allocate a wireless device to the system via the Configuration software  in order to later configure each deviceʹs parameters   Note: For more information on the different ways to allocate your devices to the system refer to  the Agility Engineer Manual, Chapter 3.   How to delete a wireless device from the system  Note: All the following actions can be performed only when online. Establish communication between the  main unit and the Configuration software by selecting Communication>Connect from the main  menu.  9.1 Identification  To identify a wireless device  Open the Radio Device Allocation screen. In the Identification area, click on the   button and then activate the device.   Note:  When performing identification, the system recognizes the device but does not perform allocation.     9.2 Adding a wireless device to the system  To perform Remote Learning (Allocation)   Open the Radio Device Allocation screen. In the Allocation area, enter the deviceʹs  serial number.   Note:  The serial number can be found on the device itself and on its packaging.   The first 3 numbers represent the category that the device belongs to (for example:  detectors, sounders, keypads, remote controls etc.).   The following 8 numbers represent the deviceʹs unique serial ID number. ...
  • Page 43 Agility Configuration Software Manual        Click on the   button. This operation will set the main unit to Learn  mode. The following message appears:    Send a transmission from the device. (See table below)    How to send a write message (transmission): Wireless Device Sending Write Message Detector/Contacts  Press the tamper switch for 3 seconds  2‐Way Keypad  Press both keys   and  simultaneously for at least 2  seconds  1‐Way Keypad  Press the   key twice  1‐Way Key fob  Press the  button for at least 2 seconds  2‐Way Remote Control  Press both keys   and    simultaneously for at least 2 seconds  Smoke Detector ...

  • Page 44: Deleting Wireless Accessories

       Agility Configuration Software Manual             9.3 Deleting Wireless Accessories  To delete a wireless accessory from the system:  In the Radio Device Allocation screen in the Delete RF Device area enter the  deviceʹs serial code.  Click the  button.   To delete all the wireless accessories from the system:   Click the  button.   When all accessories have been deleted the screen will indicate that deletion has  been successful.  Page 44...

  • Page 45: Chapter 10 - System Status

    Agility Configuration Software Manual        Chapter 10 - System Status You can view the status of your system via the Status screen which displays any fault on the  main panel and information regarding the status of each zone, partition, expander and  output.  The Status screen also enables you to send commands to each partition and zone.       Figure 34: Status Screen  Page 45...
  • Page 46    Agility Configuration Software Manual             The Status screen is divided into the following sections:    Zones – You can view the status of all the zones in your system.   • Each zone in use is color coded according to its state:    Note : To view the color code key on your screen, click on the   button.  • To view the diagnostic information of a zone stand above the  relevant icon, a pop‐up box appears with information such as the  accessoryʹs name, status, serial number and assigned partition  number.    Expanders (I/O Wired Zones) – if you have defined zones 33 to 36 in your  system, you can view their status according to the color coded key.    Partitions – This section displays the Partitions status.   • Click on a partition to view which zones are assigned to that  partition. The number of the zone assigned to the selected partition  will be highlighted:    • You can set/unset a partition that is in Ready mode, right click on  the relevant partition with your mouse and select Set. To set/unset  all the partitions in the system select Set All/Unset All.    Faults –The Fault section alerts you to any faults in the system.    Page 46...
  • Page 47 Agility Configuration Software Manual        Output Status – This section displays the outputsʹ status (activated or  deactivated). To activate/deactivate the output, right click on the relevant  output with your mouse and select Activate/Deactivate.    Clock – This section displays the Agilityʹs time. To change the Agilityʹs time to  your computerʹs time, click the Set Clock button.    Note: The status screen does not display the status (Open/Closed) of those U/Oʹs that have been defined as  .  latched   Page 47...

  • Page 48: Chapter 11 - Testing

       Agility Configuration Software Manual             Chapter 11 - Testing The Testing screen displays the RSSI signal intensity levels, battery charging levels and  versions of the Agility and accessories. You can perform a diagnostic test for the RSSI level  on the following: Main Unit, Zones, Remote Controls (Key fobs), Keypads, Sounders, GSM,  I/O Module and IP Module.  • To perform a diagnostic test, firstly establish communication between the main unit  and the Configuration software by selecting Communication>Connect from the main  menu and then click on the   button.   • To perform a diagnostic test sequentially for the main unit and all the accessories, click  . A test for the main unit and each accessory will run in sequence.  Note : The RSSI level will appear from 0 – 100% in the Noise/Communication level bar.     Figure 35: Testing Screen      Page 48...

  • Page 49: Chapter 12 - Event Log

    Agility Configuration Software Manual        Chapter 12 - Event Log The Configuration Software keeps a record of all events that have occurred in the system.   This record is the Event Log.    To view all of the events that have occurred in the system:  From the directory, select User Activities>Event Log to open the Event Log  screen.  Select the order (ascending/descending) the events will appear in, from the Order  By dropdown list.  Click on the   button. A list of all the events appears. The list can contain  up to 255 events.    Figure 36: Event Log Screen   To view events that have occurred from a specific date and time:  From the directory, select Activities>Event Log to open the Event Log screen.   Enter the desired date and time in the Filter field and click . A list of the  events that have occurred from the chosen date and time appears.    Page 49...
  • Page 50    Agility Configuration Software Manual             Note : The events appear in the following order: from the earliest to the latest event, the most recent event  will appear as the last event on the list.   To export the Event Log to your computer:  After viewing an event log, click the   button and choose a type of file  from the list: HTML, Text or CVS file. The Save As dialog box appears.   Select a destination and enter a name for the file and click Save.         Page 50...

  • Page 51: Appendix A - Report Codes

    Agility Configuration Software Manual        Appendix A - Report Codes Report Codes Parameter Contact ID Report Category Alarms        Panic alarm  120  PA  Urgent  Panic alarm restore  120  PH  Urgent  Fire alarm  115  FA  Urgent  Fire alarm restore  115  FH  Urgent  Medical alarm  100  MA  Urgent  Medical alarm restore  100 ...
  • Page 52    Agility Configuration Software Manual             Report Codes Parameter Contact ID Report Category Keyswitch Unset  409  OS  Set/Unset  Auto Set  403  CA  Set/Unset  Auto Unset  403  OA  Set/Unset  Remote Set  407  CL  Set/Unset  Remote Unset  407  OP  Set/Unset  Forced set  574  CF  Set/Unset  Quick set  408  CL  Set/Unset  No set  654  CD ...
  • Page 53 Agility Configuration Software Manual        Report Codes Parameter Contact ID Report Category Zone omit  570  UB  Urgent  Zone omit restore  570  UU  Urgent  Burglary omit  573  BB  Urgent  Burglary omit restore  573  BU  Urgent  Zone supervision loss  381  UT  Urgent  Zone supervision restore   381  UJ  Urgent  Tamper  144  TA  Urgent  Tamper restore  144 ...
  • Page 54    Agility Configuration Software Manual             Report Codes Parameter Contact ID Report Category Tamper  145  TA  Urgent  Tamper restore  145  TR  Urgent  AC loss  301  AT  Non‐ urgent  Ac loss restore  301  AR  Non‐ urgent  RF Jamming  380  XQ  Urgent  RF Jamming restore  380  XH  Urgent  Miscellaneous       Enter programming (local)  627  LB  Set/Unset ...
