1
1.
3.

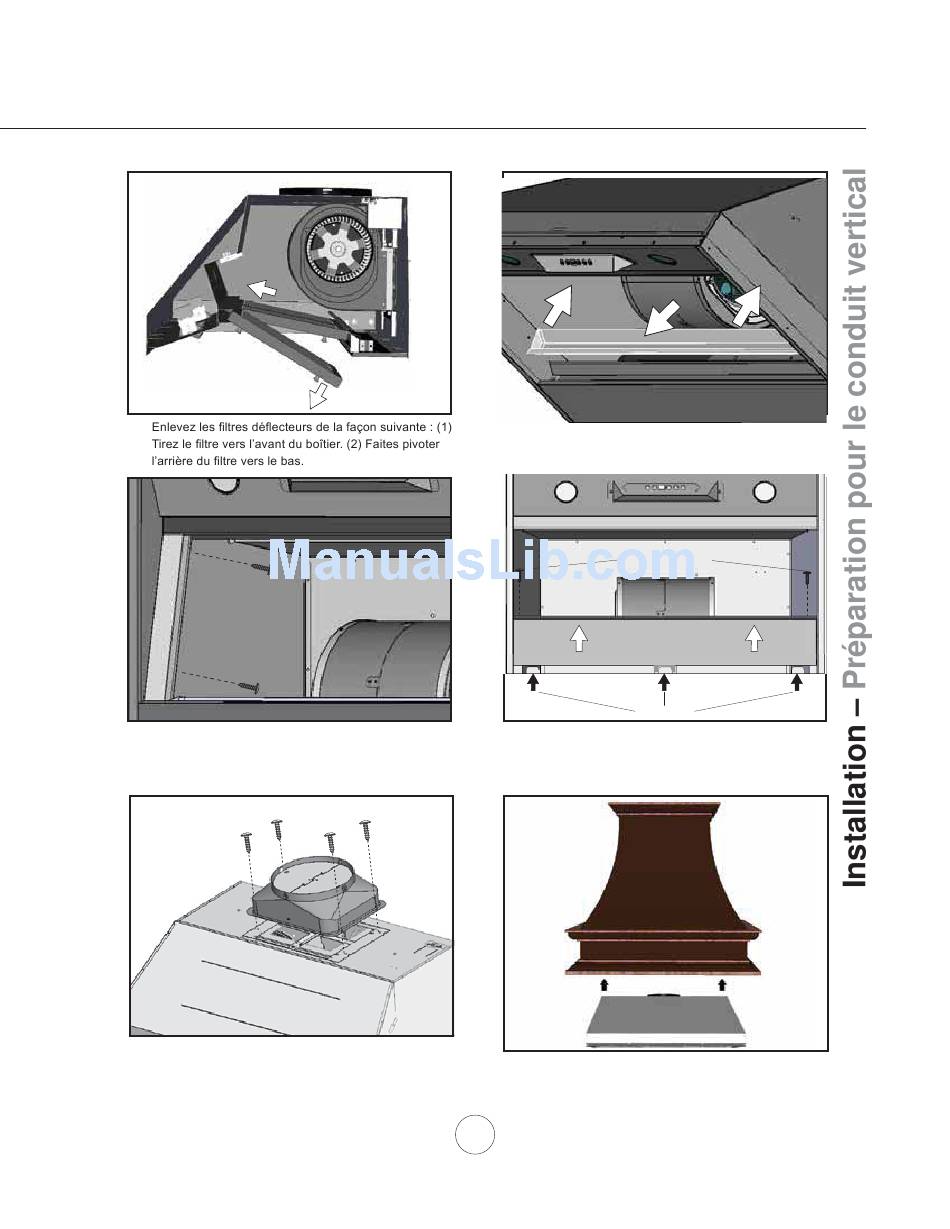

Enlevez les panneaux d'habillage latéraux en retirant
les (2) vis se trouvant à l'arrière de chaque panneau.
5.
Fixez l'adaptateur circulaire de 10" à la partie
supérieure du boîtier à l'aide de (4) vis M4 x 6 mm.
2
2.
4.
6.
11
1
2
Enlevez le collecteur de graisse de la façon suivante :
(1) Poussez le collecteur vers le haut pour le libérer du
panneau inférieur. (2) Retirez le collecteur du boîtier.
1
Bottom Panel Screws
2
Locking Tabs
Enlevez le panneau inférieur de la façon suivante :
(1) Enlevez les (2) vis des deux côtés du panneau
inférieur. (2) Tirez le panneau inférieur vers l'avant du
boîtier pour le libérer des languettes de verrouillage.
La préparation pour l'installation verticale du conduit
est terminée. Retournez à l'étape 4 de la page 10 pour
terminer l'installation.
1
2
