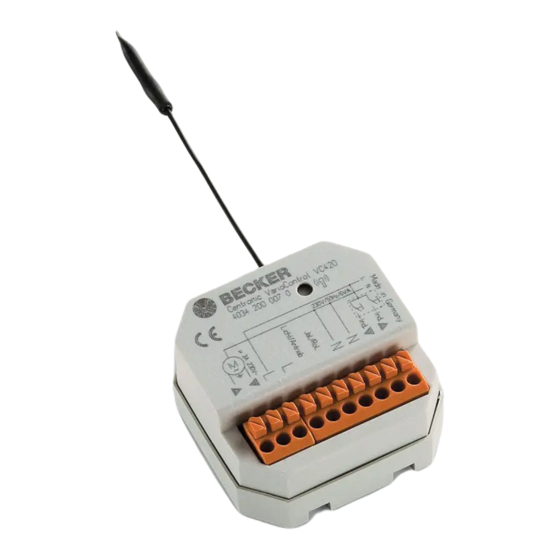

VarioControl VC420A
Bedienungsanleitung
DE
Funkempfänger Unterputz
Wichtige Informationen für den Elektroanschluss.

Operating Instructions

GB
Radio Receiver, FlushMounted
Important information about the electric supply connection.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Centronic VarioContril VC420A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Becker Centronic VarioContril VC420A

Summary of Contents for Becker Centronic VarioContril VC420A

  • Page 1: Operating Instructions

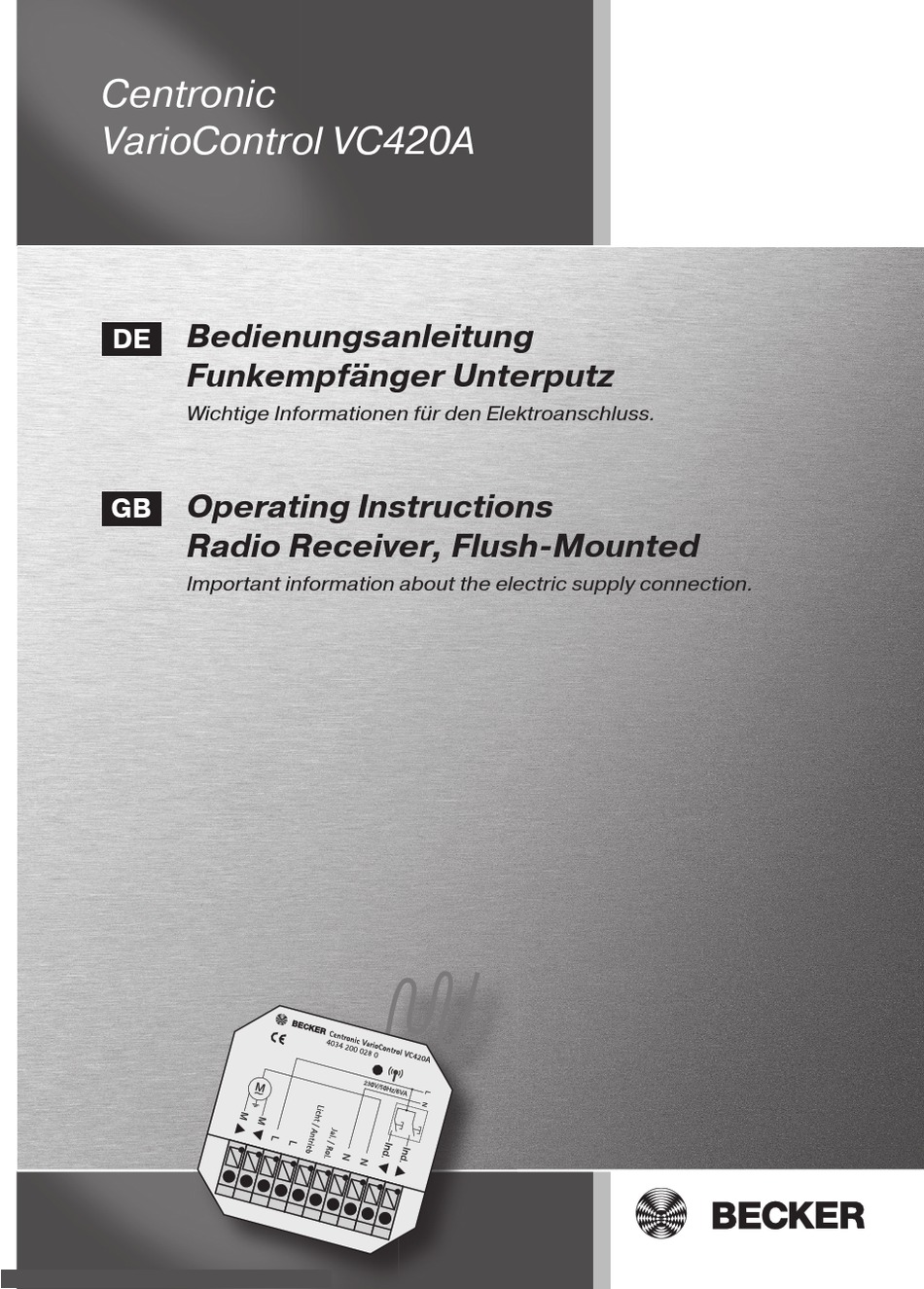

    Centronic VarioControl VC420A Bedienungsanleitung Funkempfänger Unterputz Wichtige Informationen für den Elektroanschluss. Operating Instructions Radio Receiver, FlushMounted Important information about the electric supply connection.

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Allgemeines ....................4 Gewährleistung ..................4 Sicherheitshinweise .................. 4 Bestimmungsgemäße Verwendung ............5 Anzeigen und Tastenerklärung ..............6 Anschluss ....................7 Erklärungen ....................8 Einlernen des Funks .................. 9 Programmierung ..................11 Technische Daten ..................13 Was tun, wenn...? ..................13...
  • Page 3 Contents General ....................14 Warranty ....................14 Safety instructions ...................14 Intended use ...................15 Explanation of displays and buttons ............16 Installation ....................17 Explanations ................... 18 Programming the remote control ...............19 Programming ...................21 Technical data ..................23 What to do if...? ..................23...

  • Page 4: Allgemeines

    Bedienungsanleitung Allgemeines Der vom Werk ausgelieferte VC420A wandelt Funksignale in Steuersignale um. Ein bedrahteter Antrieb kann mit dem VC420A, per Funk gesteuert werden. Gewährleistung Becker-Antriebe GmbH ist von der gesetzlichen und vertraglichen Gewährleis- tung für Sachmängel und Produkthaftung befreit, wenn ohne unsere vorherige Zustimmung eigene bauliche Veränderungen und/oder unsachgemäße Instal-...

  • Page 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der VC420A darf nur für die Ansteuerung von Rollladen, Markisen, Jalousie und Beleuchtungsanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö- rungsrisiko betrieben werden dürfen (z.B.

  • Page 6: Anzeigen Und Tastenerklärung

    Bedienungsanleitung Anzeigen und Tastenerklärung Antenne Einlerntaste Anschlussklemmen...

  • Page 7: Anschluss

    • Gerät bietet nur Handrückenschutz kein Berührungsschutz. • Antenne nicht knicken, kürzen oder verlängern. • Einlerntaste nur mit isoliertem Werkzeug bedienen. • Wird mehr als ein Antrieb über der VC420A angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Entkopplung entfällt bei BeckerAntrieben mit elektronischer En- dabschaltung.

  • Page 8: Erklärungen

    Bedienungsanleitung Erklärungen Ausgänge Schließen Sie den Antrieb an die Ausgänge des Gerätes an. Die Pfeile auf dem Gerät zeigen die Laufrichtung des Antriebes an. Licht/Antrieb Mit einer Brücke zwischen L und Codierklemme Licht/Antrieb können Sie die Laufzeit von 120 Sekunden auf unendlich stellen. Jalousie/Rollladen Mit einer Brücke zwischen L und Codierklemme Jalousie/Rollladen können Sie den Empfänger im Tippbetrieb ansteuern.

  • Page 9: Einlernen Des Funks

    • Einlerntaste nur mit isoliertem Werkzeug bedienen. • Beachten Sie den Schaltstrom des Gerätes. VC420A in Lernbereitschaft bringen a) VC420A in Lernbereitschaft bringen durch Einschalten der Spannung Schalten Sie die Spannung ein. Der VC420A geht für 3 Minuten in Lernbereitschaft.
  • Page 10 Drücken Sie die Lerntaste des eingelernten Mastersenders für 3 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Drücken Sie nun die Lerntaste eines neuen Senders, der der VC420A noch nicht bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft der VC420A für einen neuen Sender für 3 Minuten aktiviert.

  • Page 11: Programmierung

    Master überschreiben Schalten Sie die Spannungsversorgung des VC420A aus und nach 10 Sekun- den wieder ein. Der VC420A geht für 3 Minuten in Lernbereitschaft. Hinweis Damit der neue Mastersender nur in den gewünschten VC420A einge- lernt wird, müssen Sie alle anderen Empfänger, die mit an der gleichen Spannungsversorgung angeschlossen sind, aus der Lernbereitschaft bringen.
  • Page 12 Bedienungsanleitung Anfahren der Zwischenposition 1. Drücken Sie 2 mal die ABTaste innerhalb einer Sekunde. Der Behang fährt in die Zwischenposition. Löschen der Zwischenposition 1. Fahren Sie den Behang in die Zwischenposition. 2. Drücken Sie nun zuerst die STOPPTaste und innerhalb 3 Sekunden zusätz- lich die ABTaste und halten Sie die beiden Tasten gedrückt.

  • Page 13: Technische Daten

    VC420A eingelernt. nicht aus. 2. Externer Taster ist 2. Taster richtig an- falsch angeschlos- schließen. sen. Der VC420A führt auto- 1. Sender ist nicht im 1. Sender einlernen. matische Fahrbefehle VC420A eingelernt. nicht aus. 2. Schiebeschalter des 2. Stellen Sie den...

  • Page 14: General

    Operating Instructions General The VC420A, as delivered ex works, converts radio signals into control signals and can be used to control a mainsconnected drive Warranty Becker Antriebe GmbH will be released from all warranty and product liability obligations if the customer modifi es the equipment without prior approval from Becker Antriebe GmbH or if the equipment is installed incorrectly and/or con- trary to these installation instructions, by the customer or a third party.

  • Page 15: Intended Use

    Intended use The VC420A may be used to operate roller shutter, awning and venetian blind systems only. This device may only be used in connection with equipment from other manu- facturers following consultation with your local retailer. • Please note that radio sets cannot be operated in areas with increased risk of interference (e.g.

  • Page 16: Explanation Of Displays And Buttons

    Operating Instructions Explanation of displays and buttons Antenna Programming button Connecting terminals...

  • Page 17: Installation

    • Do not bend, shorten or add extensions to the antenna. • The programming button must be operated with an insulated tool . • If more than one drive is being controlled with the VC420A, the drives must be decoupled by relay controls.

  • Page 18: Explanations

    Operating Instructions Explanations Outputs Connect the drive to the outputs of the device. The arrows on the device indicate the running direction of the drive. Light/drive A bridge connection between L and the encoding terminal light/drive allows the running time to be increased from 120 seconds to infi nity. Venetian blind/roller shutter A bridge connection between L and the encoding terminal venetian blind/roller shutter allows the receiver to be controlled in nonmaintained command mode.

  • Page 19: Programming The Remote Control

    • The switched current of the device must be observed at all times. Setting the VC420A to programming mode a) Set the VC420A to programming mode by switching on the power sup- Switch on the power supply. The VC420A will remain in programming mode for 3 minutes.

  • Page 20: Programming Additional Transmitters

    Now press the programming button of the new transmitter which is not yet pro- grammed in the VC420A and keep it pressed for 3 seconds. This will activate the programming mode of the VC420A for a new transmitter for a period of 3 minutes.

  • Page 21: Programming

    All transmitters (except master transmitter) have been successfully deleted from the receiver. Overwriting the master transmitter Turn off the power supply to the VC420A and switch back on after 5 seconds. The VC420A goes into programming mode for 3 minutes. Note...
  • Page 22 Operating Instructions Adjusting the shutter into the intermediate position 1. Press the DOWN button twice within one second. The shutter will move into the intermediate position. Deleting the intermediate position 1. Adjust the shutter into the intermediate position. 2. Now press and hold the STOP button. Within 3 seconds also press the DOWN button and keep both buttons pressed.

  • Page 23: Technical Data

    Blind or shutter moves in Faulty connection. Exchange  and  the wrong direction. wires in the power sup- ply unit. The VC420A does not 1. Transmitter is not 1. Programme transmit- execute manual control programmed in the ter. commands.
  • Page 24 Becker-Antriebe GmbH 35764 Sinn/Germany...
