INSTALACIÓN DE LOS PANELES

Paneles personalizados

Para aplicaciones revestibles y empotrables, es necesario
instalar las puertas personalizadas y los paneles de rejilla. El
tamaño del panel es fundamental para un buen ajuste. Para
verificar los requisitos y dimensiones del panel, consulte la
guía de diseño de Sub-Zero en subzero.com/specs.
Las aplicaciones empotrables requieren
AVISO IMPORTANTE:
de un margen mínimo de 1 /
2
Asegúrese de que todos los lados de los paneles
personalizados tengan un buen acabado. Estos pueden
verse al abrir la puerta o a través de la ventana de los
modelos con puertas de vidrio.
" en todos los lados.
(13)
DISPENSADOR EXTERNO
Para los modelos con dispensador externo, tendrá que
extraer la unidad del dispensador antes de que pueda
instalar los paneles personalizados.
El grosor total del panel (incluido
AVISO IMPORTANTE:
el respaldo y el espaciador, si se utilizan) en el área de la
unidad del dispensador puede ir de
1 1 / " . Si el panel es más grueso, la guía del área debe
(29)
8
tener un grosor máximo de 1
Para quitar la unidad del dispensador, levante la rejilla de
agua hacia arriba y hacia afuera. Para quitar el panel de
control, retire de los soportes centrales del mandril de
plástico. Incline el panel de control y desconecte el mazo de
cables (con el lado azul hacia arriba) desde la parte trasera.
Para extraer el engaste, quite los cuatro tornillos. Consulte
las siguientes ilustraciones.
Una vez que haya instalado los paneles personalizados,
invierta el procedimiento para reinstalar la unidad del
dispensador.
HIELO
AGUA
INDICADOR
DE BLOQUEO
LUZ
REJILLA
DE AGUA

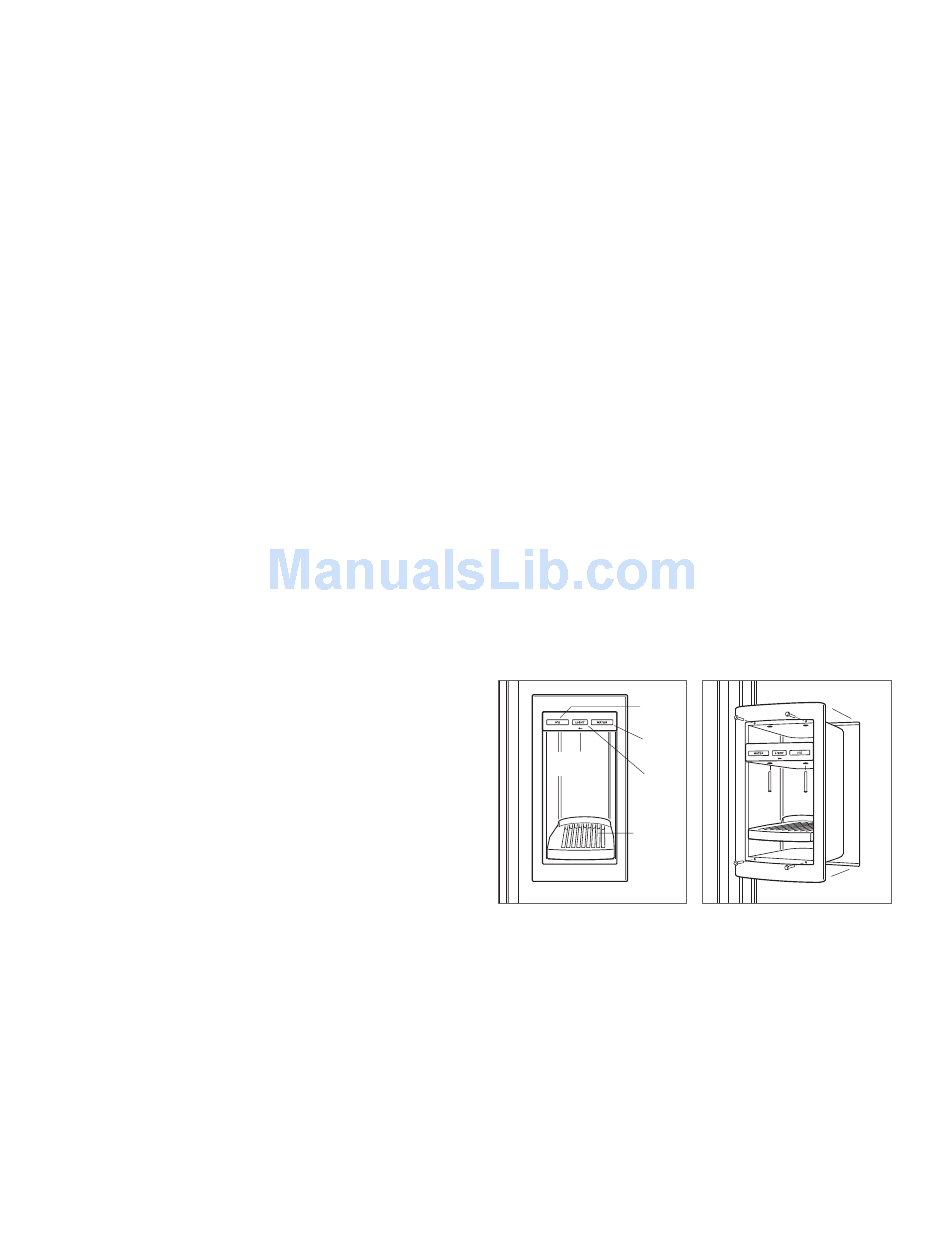

Unidad del dispensador.
1 / " a un máximo de
(6)
4
1
/ " .
(29)
8
Extracción de la unidad del
dispensador.
|
