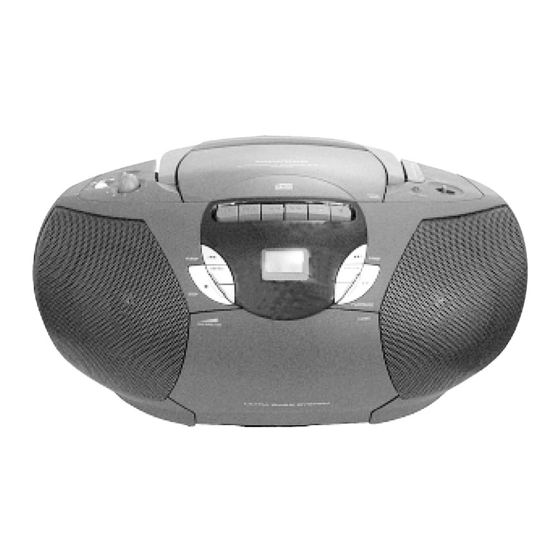

Grundig RR 300 CD Service Manual
  1. Manuals
  2. Brands
  3. Grundig Manuals
  4. Portable Stereo System
  5. RR 300 CD
  6. Service manual

Grundig RR 300 CD Service Manual

Hide thumbs Also See for RR 300 CD:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Manual
Audio
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
72010 800 0000
Btx * 32700 # • Materialnummer/Part Number 72010 760 5000
Änderungen vorbehalten/Subject to alteration • Printed in Germany WÜ
E-BS36/37 0999 • 8002/8012, 8005/8015, 8006/8016
http://www.grundig.de
Service Manual
RR 300 CD
(G.DK 5151)
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RR 300 CD and is the answer not in the manual?

Questions and answers

Related Manuals for Grundig RR 300 CD

Summary of Contents for Grundig RR 300 CD

  • Page 1 Service Manual Audio RR 300 CD (G.DK 5151) Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41 0180/52318-49 Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48 Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Service Car Audio...

  • Page 2: Table Of Contents

    Test-CD Test CD Fe-Test-Cassette (z.B. 449) Fe-Test Cassette (e.g. 449) Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie Please note the Grundig Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: Grundig AG Geschäftsbereich Instruments Test- und Meßsysteme Würzburger Str.

  • Page 3: Technische Daten

    RR 300 CD Allgemeiner Teil / General Section Technische Daten Technical Data Spannungsversorgung Power Supply Netzbetrieb ..............230V, 50/60 Hz Mains operation ............230V, 50/60 Hz Batteriebetrieb ..........8 x 1,5V (R20, UM1, D) Battery operation ....... 8 x 1.5V (R20, UM-1, ‘D’-cells)

  • Page 4: Ausbauhinweise

    Allgemeiner Teil / General Section RR 300 CD Ausbauhinweise Disassembly Instructions 1. Öffnen des Gehäuses 1. Opening the cover - 2 Schrauben und 6 Schrauben (Fig. 1) herausschrauben und - Undo 2 screws and 6 screws (Fig. 1) and remove the back die Rückwand abnehmen.

  • Page 5: General Section

    RR 300 CD Allgemeiner Teil / General Section 5. Cassettenlaufwerk ausbauen 5. Removing the Tape Drive - Gehäuse zerlegen (Pkt. 2). - Disassemble the cover (para 2). - 4 Schrauben herausschrauben (Fig. 6). - Undo 4 screws G (Fig. 6).

  • Page 6: General Section

    Allgemeiner Teil / General Section RR 300 CD Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. Cassette Control Cassette Control Function OPEN/CLOSE Stereo 6 –...
  • Page 7 RR 300 CD Abgleichvorschriften / Adjustment Procedures Abgleichvorschriften 1. Tuner Meßgeräte: Meßsender, Wobbelsender, Oszilloskop. Funktionsschalter: Radio Abgleich Vorbereitung Abgleichvorgang 1. AM-ZF Wobbelsender 455kHz über Rahmenantenne in L205 Mit T201 auf Maximum einstellen. (Ferritantenne) einkoppeln. Oszilloskop an IC201 Pin 18. Bandschalter: MW 2.
  • Page 8 Abgleichvorschriften / Adjustment Procedures RR 300 CD 2. Cassettenteil Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, z.B. Fe-Testcassette 449. Funktionsschalter: Tape Abgleich Vorbereitung Abgleichvorgang 1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse. Mit dem Einstellregler (im Cass.-Motor) ± digkeit z.B. Testcassette 449 einlegen, 3150Hz abspielen. 3150Hz 0,1% einstellen.

  • Page 9: Adjustment Procedures

    RR 300 CD Abgleichvorschriften / Adjustment Procedures Adjustment Procedures 1. Tuner Measuring instruments: Signal generator, sweep generator, oscilloscope. Function switch: Radio Adjustment Preparations Adjustment Process 1. AM IF Couple in a sweep signal of 455kHz to L205 (ferrite aerial) Adjust to maximum with T201.

  • Page 10: Oscilloscope

    Abgleichvorschriften / Adjustment Procedures RR 300 CD 2. Tape Part Measuring instruments/equipment: Frequency counter, AF-voltmeter, wow and flutter meter, e.g. Fe test cassette 449. Function switch: Tape Adjustment Preparations Adjustment Process 1. Tape speed Connect the frequency counter to the headphone socket.

  • Page 11: Layout Of Pcbs And Circuit Diagrams

    RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Cassettenteil / Cassette Part Alle Spannungen sind Näherungswerte...

  • Page 12: Main Board (Cd Part)

    Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Hauptplatte (CD-Teil) / Main Board (CD Part) Alle Spannungen sind Näherungswerte All voltages are approximates D.GND...
  • Page 13 RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams TA2065F TC9284BF TA2092N PW GND PW GND OUT (-) 1 OUT (-)4 PVCC4 PVCC1...
  • Page 14 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Netzteil, Verstärkerteil, Tunerteil / Mains Unit, Amplifier Part, Tuner Part CON5 to Main PCB...
  • Page 15 RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Tunerplatte / Tuner PCB Netzteilplatte / Mains Unit PCB B. S. 1 INPUT 1...

  • Page 16: Operating Board

    Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams RR 300 CD Bedienplatte / Operating Board TMP47422F PIN FUNCTION PIN NAME Input/Output FUNCTION R43 (AIN3/SEG19) to...

  • Page 19: Spare Parts List

    BPF 00201 75955 014 0100 BANDBASSFILTER GFMB 3-1 L 00204 75955 014 1200 SPULE FM 4T 75313 710 5100 RR 300 CD STERLING SILBER RR 300 CD STERLING SILVER L 00205 75955 014 1300 SPULE MW ANT 98:16 KEIN E-TEIL...
