Flash12P Input Panel (Fig.4); Flash12P Connections (Fig.5); Flash12P Pannello Ingresso (Fig.4); Flash12P Connessioni (Fig.5) - PROEL FLASH12A-V2 User Manual

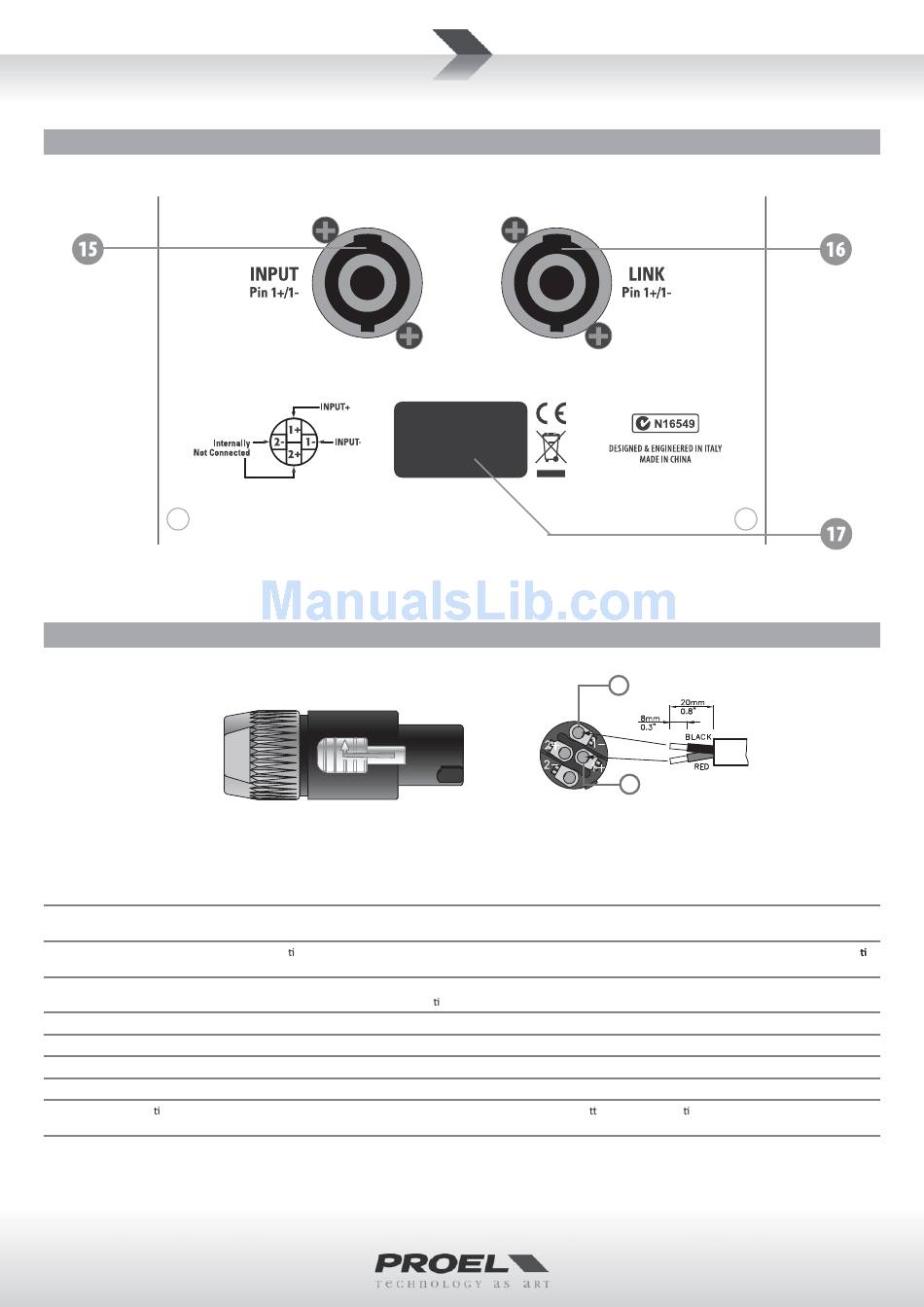

FLASH12P INPUT PANEL (FIG.4)

FLASH12P CONNECTIONS (FIG.5)

LOUDSPEAKER LINE LOSSES
(maximum permissible line lengths for 0.5dB losses, voltage or spl)
8 ohm load 4 ohm load
meter feet meter feet
50 164 25 82
30 100 15 50
20 66 10 33
10 32 5 16
this is a short extrac on of the wide assortment of cables available from
PROEL, please visit our website at www.proel.com
8
SPEAKER POWER INPUT / LINK
Neutrik NL4 Speakon Cable Connector
Wire sec on PROEL recommended
data cables
mm² AWG 2 wires
fl ex-black
4.0 12 HPC624BK HPC624FR
2.5 14 HPC620BK HPC620FR
1.5 16 HPC610BK HPC610FR
0.75 18 HPC600BK -

FLASH12P PANNELLO INGRESSO (FIG.4)

FLASH12P CONNESSIONI (FIG.5)

n.c.
2+
2-
n.c.
INPUT / LINK ALTOPARLANTI
Connettore per cavo tipo Speakon Neutrik NL4
Perdite di collegamento
(massima lunghezza per perdite inferiori a 0.5dB, tensione o spl)
carico 8 ohm carico 4 ohm
2 wires FR metri feet metri
installa on
50 164 25
30 100 15
20 66 10
10 32 5
questo è un breve estra o del vasto assor mento di cavi disponibile da PROEL,
vi preghiamo di visitare il nostro sito web all'indirizzo www.proel.com
1- negative / black / nero
20mm
0.8"
8mm
0.3"
BLACK
1-
1+
RED
1+ positive / red / rosso
PROEL code - NL4FX
Codice PROEL - NL4FX
Sezione del Cavi PROEL consiglia
cavo
feet mm² AWG 2 fi li nero
fl essibile
82 4.0 12 HPC624BK HPC624FR
50 2.5 14 HPC620BK HPC620FR
33 1.5 16 HPC610BK HPC610FR
16 0.75 18 HPC600BK -
2 fi li da in-
stallazione
