LA BOÎTE DE TRANSMISSION DU MOTEUR à trois
vitesses (3-2A) est dotée de deux positions au point mort.
Cette boîte de vitesse peut être mise au point mort s'il
faut arrêter la rotation du disque lors du fonctionnement
du moteur. Si la machine est dotée de l'EMBRAYAGE
DE DISQUE (1V) en option, le COMMUTATEUR
D'EMBRAYAGE DE DISQUE (1V) peut être déplacé à la
position « 0 » (ARRÊT) pour stopper la rotation du disque
lors du fonctionnement du moteur.
15

Accessoires

KITS DE CONVERSION DES PROTECTIONS
DE DISQUE :
Utiliser la protection de la taille appropriée à la taille de
disque en diamant utilisée. Les protections de disque
suivantes sont disponibles pour ces tailles de disque
en diamant :
Protection
60 po (1 500 mm) 48 po - 60 po (1 200 - 1 500 mm)
48 po (1 200 mm) 36 po - 48 po (1 000 - 1 200 mm)
42 po (1 000 mm) 30 po - 42 po ( 750 - 1 000 mm)
36 po ( 900 mm) 24 po - 36 po ( 600 - 900 mm)
30 po ( 750 mm) 18 po - 30 po ( 450 - 750 mm)
26 po ( 600 mm) 14 po - 26 po ( 350 - 650 mm)
18 po ( 450 mm) 14 po - 18 po ( 350 - 450 mm)
Consulter les informations spécifiques des tableaux
de conversion des tailles de disque.
KITS DE MASSES D'ALOURDISSEMENT :
Standard sur : 42 po (1 000 mm), 48 po (1 200 mm) &
60 po (1 500 mm)
Kit 542 19 61-72, masses arrière
Kit 542 19 80-22, masses arrière
Kit 542 19 97-57, masses arrière
(comprend : masses latérales)
KITS OPTIONNELS :
542 18 11-17* Kit d'éclairage double
542 19 96-26 Kit de pompe à eau
Tailles de disque
2 barres
3 barres
6 barres
5 barres
avec poignées
16 Modèles de grand diamètre
Le modèle FS8400 peut être configuré avec une
capacité de disque de 1 500 mm (60 po) de diamètre.
L'entraînement de 60 po peut être commandé à l'usine
ou il est possible de le reconfigurer en commandant le kit
de conversion 542 19 96-25. Consulter les informations
spécifiques des tableaux de conversion des tailles de
disque. Il est possible d'obtenir une profondeur d'entaille
de 25 po. Le modèle de grand diamètre comprend une
extension de châssis, une protection de disque de 60 po
et un ensemble d'axe de disque avec flasques de 10 po

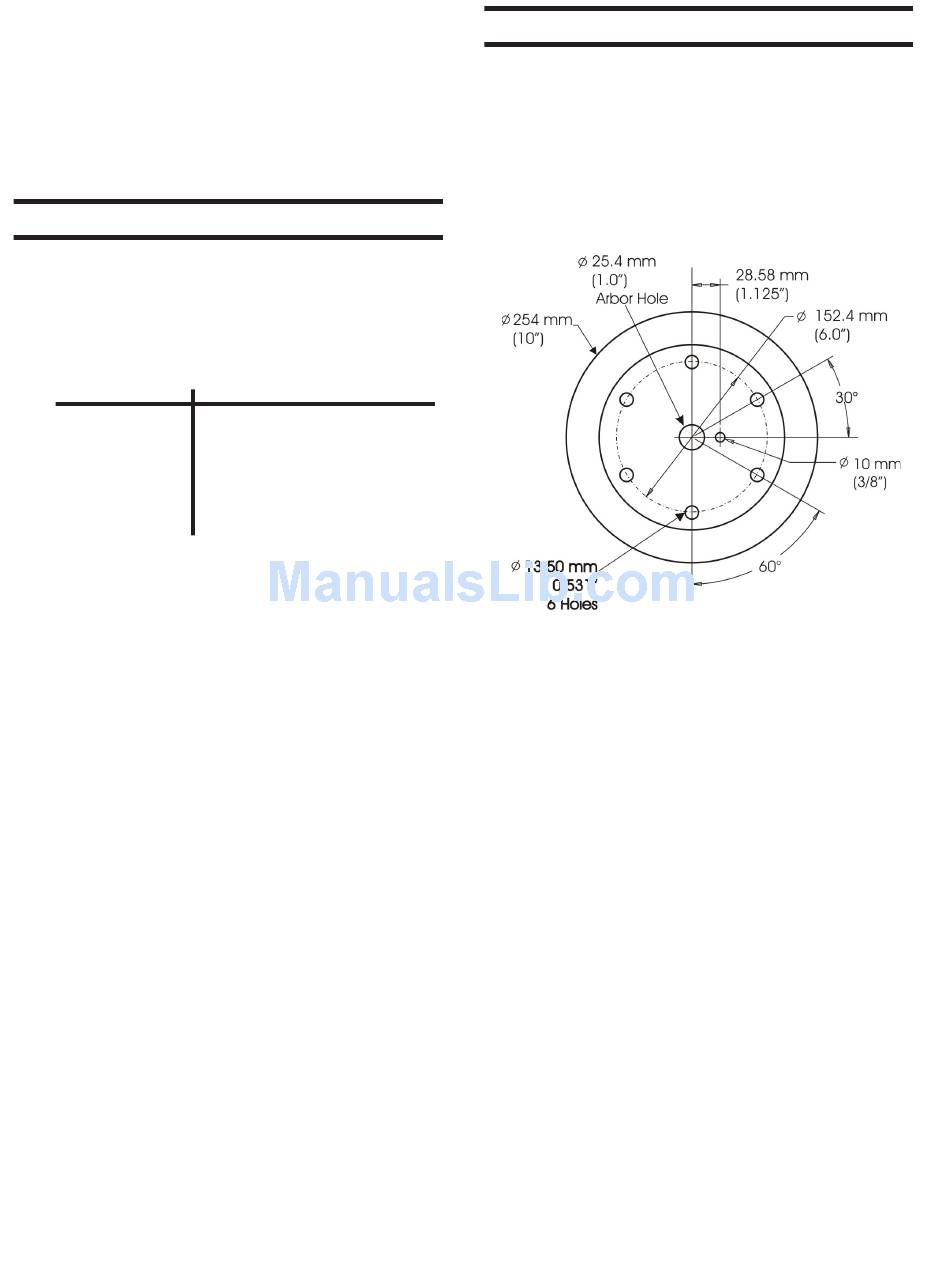

de diamètre. Les flasques sont du type suivant. Le type
de trou de disque doit correspondre. Six (6) vis à tête
hexagonale 1/2-13 x 2,5 po de long passent à travers le
42 po
flasque extérieur, à travers le cœur du disque et se vissent
48 po
dans le flasque intérieur, fournissant la force de serrage
60 po
pour maintenir le disque. Utiliser des rondelles-frein de
1/2 po avec les boulons de serrage. Utiliser aussi la vis
à tête 5/8-11 x 4,0 po à filetage à gauche ou à droite,
à travers le centre du flasque. Husqvarna fournira des
disques avec ce type de trou.
Le modèle FS8400, lorsqu'il est équipé d'un système
d'entraînement de 60 po, est très lourd et l'équilibre
de la machine est fortement affecté par la présence ou
l'absence d'un disque. Pour compenser les grands
changements d'équilibre, une boîte de masses
d'alourdissement est montée à la partie arrière gauche
ou droite des scies. Il est facile d'ajouter et de retirer ces
masses pour ajuster rapidement l'équilibre de la machine,
afin de répondre aux besoins de l'opérateur.
