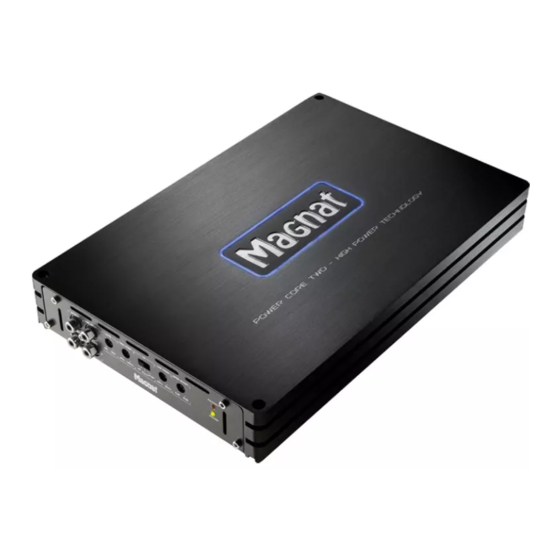

- Page 1 POWER CORE TWO 2-KANAL LEISTUNGSVERSTÄRKER 2 CHANNEL POWER AMPLIFIER AMPLIFICATEUR DE PUISSANCE À 2 CANAUX BEDIENUNGSANLEITUNG/GARANTIEURKUNDE OWNER’S MANUAL/WARRANTY DOCUMENT MODE D’EMPLOI/CERTIFICAT DE GARANTIE...
- Page 2 Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. At the end of the product’s useful life, please dispose of it at appropriate collection points provided in your country. Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.
- Page 3 Abbildungen/Illustrations...
-
Page 4: Technische Daten
Besitz des Car HiFi Leistungsverstärkers POWER CORE TWO können Sie Ihre hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. Der POWER CORE TWO eröffnet neue Qualitäten der Car HiFi-Wiedergabe im Auto; sei es die beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe. Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und ausgezeichnete Temperaturstabilität aus. - Page 5 ANSCHLÜSSE 4.1 STROMVERSORGUNG UND EINSCHALTAUTOMATIK Wichtiger Hinweis: Bevor Sie mit der Installation beginnen, trennen Sie die Plusklemme der Autobatterie ab, um Kurzschlüsse zu vermeiden. Die in Auto-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Leistungsverstärkers. Achten Sie darauf, dass die Stromleitungen zur GND und zur +12 V Klemme ausreichend dimensioniert sind.
- Page 6 BILD 1 STROMVERSORGUNG- UND FERNEINSCHALTUNGSANSCHLUSS (1) Anschlussklemme GND für die Masse, zum Minuspol der Batterie (2) Anschlussklemme REM für die Ferneinschaltung (3) Anschlussklemme für +12 V Batteriespannung (4) Batterie (5) Kabelsicherung (6) Zum Automatikantennenanschluss Ihres Autoradios Wenn Ihr Autoradio nicht mit einem Automatikantennenanschluss ausgestattet ist, ist dieses Kabel mit dem Pluspol (+) am Zündschloss zu verbinden.
-
Page 7: Technical Data
Dear MAGNAT Customer, POWER CORE TWO car hi-fi power amplifier will enable you to satisfy your high demands on sound reproduction in your car. With its impressive deep-bass power reserves, low harmonic content and neutral reproduction, POWER CORE TWO takes car hi-fi to new heights. - Page 8 The +12 V amplifier connection must then be connected with a power cable possessing an integrated fuse to the battery’s plus pole. The fuse must be located close to the battery, the length of cable from the battery’s positive pole to the fuse must be less than 60 centimetres for safety reasons.
- Page 9 FIG. 2 STEREO MODE Connect and set the amplifier as shown in Fig. 2 if it is to be controlled with two output channels and to use two loudspeakers. The high- pass filter must also be activated if the amplifier is also used for satellite loudspeakers. See Chapter 5.3. To the car radio, left output To the car radio, right output Loudspeaker left...
-
Page 10: Caracteristiques Techniques
Avec l’acquisition de l’amplificateur de puissance POWER CORE TWO du Car Hi-Fi, vous pouvez satisfaire à la perfection vos hautes exigences pour la restitution sonore dans votre voiture. Le POWER CORE TWO offre de nouvelles qualités pour la restitution sonore du Car Hi-Fi dans votre voiture;... - Page 11 Raccordez d’abord la borne GND de l’amplificateur avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de bruits brouillés ou de déformations.
- Page 12 FIG. 1 BRANCHEMENT D’ÉNERGIE ÉLECTRIQUE ET D’ALLUMAGE À DISTANCE Bornes de branchement GND pour la masse, au pôle négatif de la batterie Bornes de branchement REM pour l’allumage à distance Bornes de branchement +12 V pour distorsion de batterie Batterie Fusible Pour la prise d’antenne automatique de votre autoradio Si votre autoradio n’est pas équipé...
-
Page 13: Technische Gegevens
Geachte MAGNAT - klant, met uw nieuwe car hifi eindversterker POWER CORE TWO kunt u op soevereine wijze beantwoorden aan uw hoge eisen aan de klankweergave in de auto. De POWER CORE TWO biedt nieuwe kwaliteiten op het gebied van car hifi-weergave in de auto; door de indrukwekkende capaciteitsreserve voor lage bassen, de lage vervormingsfactor of de neutrale weergave. - Page 14 Maak eerst de verbinding tussen de GND-klem en de versterker en de minpool en de accu. Een goede verbinding is van groot belang. Verwijder vuil zorgvuldig van het aansluitingspunt van de accu. Een losse aansluiting kan storing, storend geluid of vervorming veroorzaken. De versterkeraansluiting +12 V wordt nu met een stroomkabel met geïntegreerde zekering met de plus-pool van de accu verbonden.
- Page 15 AFB. 2 STEREO- BEDRIJF Als de versterker door een autoradio met 2 uitgangskanalen wordt gestuurd en 2 luidsprekers moet bedrijven, dan dienen de aansluitingen en instellingen overeenkomstig afbeelding 2 te worden doorgevoerd: Als de versterker wordt gebruikt voor satellietluidsprekers en daarnaast een hoogdoorlaatfilter wordt ingeschakeld, zie voor de aansluitingen dan hoofdstuk 5.3 Naar de autoradio, uitgang links Naar de autoradio, uitgang rechts...
-
Page 16: Dati Tecnici
Car HiFi POWER CORE TWO, Le sará possibile soddisfare pienamente le Sue esigenze ad alto livello per quanto riguarda la riproduzione sonora in auto. Il POWER CORE TWO apre nuove frontiere nella qualitá della riproduzione Car HiFi, sia che si tratti dell’incredibile riserva di potenza per i toni piú... - Page 17 L’attacco dell’amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 60 cm.
- Page 18 FIG. 2 FUNZIONAMENTO STEREO Se l’amplificatore deve essere comandato da un’autoradio con due canali d’uscita e azionare 2 altoparlanti, allora eseguire i collegamenti e le regolazioni della figura 2. Utilizzando l’amplificatore per altoparlanti satellitari viene inoltre messo in funzione il filtro passa alto, vedi il capitolo 5.3 Per l’autoradio, uscita davanti a sinistra Per l’autoradio, uscita davanti a destra...
-
Page 19: Datos Técnicos
Estimado cliente de MAGNAT: Con el amplificador HiFi para coches POWER CORE TWO podrá hacer realidad sus altas exigencias referentes al sonido en su coche. El POWER CORE TWO hace posible conseguir una calidad de reproducción del sonido sin par; bien sea mediante su impresionante reserva de potencia para los bajos más profundos, el bajo coeficiente de distorsión o una reproducción neutra. -
Page 20: Audio Cable
Una vez realizado esto, la conexión del amplificador de +12V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá... - Page 21 ILUSTR. 1 CONEXIONES DE ALIMENTACIÓN / DE ENCENDIDO A DISTANCIA Terminal de conexión GND para la masa, al polo negativo de la batería Terminal de conexión REM para el encendido a distancia Terminal de conexión para un voltaje de batería de +12 V Batería Cable de fusible A la conexión automática de antena de su radio de coche...
- Page 22 Ao possuir o amplificador de potência para sistemas de Car HiFi POWER CORE TWO, poderá satisfazer de modo soberano às suas exigências de qualidade de som no seu veículo. O POWER CORE TWO traz uma nova qualidade para Car HiFi em carros, seja através da impressionante reserva de potência para os graves, do baixo coeficiente de distorção não linear ou da reprodução neutra.
- Page 23 Ligar agora o terminal +12 V do amplificador com um cabo de alimentação com fusível integrado. O fusível deveria se encontrar próximo à bateria. Por motivos de segurança, o comprimento do cabo entre o pólo positivo da bateria e o fusível deve ser menor que 60 cm. O fusível deve ser colocado somente após a conclusão de todos os trabalhos de instalação, inclusive a ligação dos altifalantes.
- Page 24 FIG. 2 REGIME ESTÉREO Caso o amplificador deva ser ligado a um auto-rádio de 2 canais de saída e alimentar 2 altifalantes, as ligações e os ajustes devem ser feitos conforme indicado na figura 2: Na utilização do amplificador para altifalantes satélite, é ligado adicionalmente o filtro passa-alto (vide capítulo 5.3) Para o auto-rádio, saída esquerda Para o auto-rádio, saída direita...
-
Page 25: Teknisk Data
Bäste MAGNAT – kund! Genom köpet av Car HiFi effektförstärkaren POWER CORE TWO kan ni tillfredsställa era höga anspråk på ljudåtergivningen på ett suveränt sätt. POWER CORE TWO öppnar nya kvalitéer inom Car HiFi-ljudåtergivningen i bilen, oavsett om det gäller den enorma effektreserven för lågbas, olinjär distorsionsfaktor (klirr) eller den neutrala återgivningen. - Page 26 Förstärkarens +12 V-anslutning kopplas nu ihop med batteriets pluspol med hjälp av en strömkabel med integrerad säkring. Säkringen bör befinna sig i batteriets närhet, av säkerhetsskäl bör kabellängden mellan batteriets pluspol till säkringen inte överstiga 60 cm. Säkringen sätts in först efter att samtliga installationsarbeten inklusive högtalaranslutningar är avslutade. Anslut nu Car HiFi-receiverns remotekabel till styrutgången REM på...
- Page 27 BILD 2 STEREO-DRIFT Om förstärkaren skall styras av en bilradio med 2 utgångskanaler och skall driva 2 högtalare, skall anslutningarna och inställningarna utföras enligt bild 2. När förstärkaren används för satellithögtalare kopplas även högpassfiltret till, se därtill kapitel 5.3. Till bilradio, utgång vänster Till bilradio, utgång höger Högtalare vänster Högtalare höger...
-
Page 28: Технические Данные
Уважаемый покупатель MAGNATа, приобретение усилителя мощности для автомобиля с высококачественным воспроизведением звука POWER CORE TWO даёт Вам возможность удовлетворить Ваши высочайшие требования к воспроизведению звука в автомобиле наилучшим образом. POWER CORE TWO открывает новые горизонты качества высокоточного воспроизведения звука в автомобиле; независимо... - Page 29 ВХОДЫ И ВЫХОДЫ 4.1 ЭЛЕКТРОПИТАНИЕ И АВТОМАТИКА ВКЛЮЧЕНИЯ Важная ссылка: Прежде чем начать установку Вы должны отсоединить положительный зажим автомобильного аккумулятора, чтобы избежать коротких замыканий. Обычная для автомобильной бортовой сети кабельная разводка является недостаточной для потребностей мощного усилителя. Следите за тем, чтобы размеры электропроводки к заземляющей шине (GND) и к +12В-зажиму были достаточными. Для соединения...
- Page 30 5.4 УСИЛЕНИЕ НИЗКИХ ЧАСТОТ (BASS-BOOST) С помощью переключателя усиления низких частот (7) может быть достигнуто подчёркивание или коррекция самых низких частот. 5.5 ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ ДРУГИХ УСИЛИТЕЛЕЙ Входной сигнал вводов LINE INPUT L и R (2) передаётся напрямую к выходным гнёздам OUTPUT (1) L и R. Выходы OUTPUT дают возможность...
- Page 31 尊敬的MAGNAT - 用户, 有了轿车音响功率放大器POWER CORE TWO，您便能在车内随心所欲，去追求 最佳的播放音质。无论是因它不同凡响的 超低音所需功率储备，低失真因数，还是做普通的播放，POWER CORE TWO赋予车内音响播放最优新质量。放大器以其 低工作电流，快 速转换能力和极为出色的恒温性能成为出类拔萃的音响器材精品。通过交接电路，两个放大器声道交接于 一个放大器，而获取更高的输出功率，改善了动态效果。请您来亲身体验这套高科技设备是如何给您带来完美优雅的听觉 享受。在此我们祝您乐趣无穷，丽声悠悠..在安装和使用放大器之前，请您先认真阅读安装说明书。 技术参数 立体声 / 桥接 最大输出功率 (1千赫正弦突发 2:8, B+=14,4 伏) 2 x 375 瓦 / 1 x 1000 瓦 接 4 欧 额定输出功率 (DIN 45 324, B+=14,4 伏) 2 x 125 瓦...
- Page 32 连接 4.1 电源和自动开启装置 重要注意事项: 在开始安装之前，切断汽车电池正极端子的连接，防止短路。 汽车底盘网络中现有的电源电线远远不能满足功率放大器的需求。请您注意计算出足够的接地 GND 和接+12伏端子的电 线。必须使用截面至少为 10 mm² 的电线来连接电池和电流接线柱。 首先连接放大器地线端子和电池负极。连接的质量非常重要。必须细心地清除电池接点处残余的污垢。松动的接头会导致 功能故障或干扰噪音和失真。 这时用一根配有内装保险的电源电线连接放大器的+12 V电源接口和电池的正极。保险应设在电池 附近，为了保证安全， 从电池正极到保险的电线长度必须在 60cm 以下。在所有的安装工作结束 后，包括音箱的连接也完成之后再装保险。 现在将车内音响接收器的遥控线路接到放大器的REM 控制插口。放大器的遥控接口和控制器之间用 一根截面为 0,75 mm² 的电线连接即可。 4.2 音响信号线 在汽车内汽车收音机的Cinch-输出接口和放大器的 Cinch-输入接口之间安装音响信号线时，必须 注意，避免将信号线和供 电电线铺放在汽车的同一侧。最好是作空间分离式安装，即将电源电线铺放在左侧的线槽里而信号线则铺放在右侧的线槽 里，或者反过来。这样可以减小音响信号受干扰而产生的串音。 4.3 音箱的连接 · 在正常的运作方式下 (即音箱与每个放大器声道连接)，每个声道的最小终端电阻为2 欧。 ·...
- Page 33 图 1 电源和遥控开启电路的连接 地线端子GND，接向电池的负极 遥控电路端子REM +12 伏电池电源的接线柱 电池 电线保险 连接到车内收音机的自动天线接口 如果您的汽车无自动天线接口，这根电线则与点火开关的正极 (+) 相连。在这种情况下，应 插入连接一个开启/关闭开 关。请您注意在不用放大器时，始终关闭这个开关。 图 2 立体声运作方式 如果要通过配有2个输出声道的收音机来操纵放大器，而且放大器驱动2个音箱，请按图2 所示做各项连接和调节。如果为 卫星音箱使用放大器，还有另外接通高通滤波器，参见5.3节。 接收音机, 左输出 接收音机, 右输出 左音箱 右音箱 图 3 立体声收音机的桥接运作方式 若要使放大器获得更大的功率来驱动超低音音箱，则应该按图3所示做各项连接和调节。所用低通滤波器的安装在5.2章中 有详细说明。 接收音机, 左输出 接收音机, 右输出 超低音音箱 图 4 带超低音音箱收音机的单声道运作方式 接收音机, 超低音音箱输出...
- Page 34 お客様各位 カー・オーディオ用パワーアンプ、POWER CORE TWOは車内での音の再生に 対する高度な要求に余すところなく応 えてくれる高性能機です。POWER CORE TWOは低音バス用の出力余裕の大きさ、高調波歪の低さ、中立的な再生な ど自動車用ハイフ ァイの新たな再生品質を切り開きます。このアンプの特長は低い運転電流、高速スイッチ性能、優れ た耐温安定性にあります。各々2つの増幅チャンネルをジョイントし、一つのアンプとしてブリッジ作動することで高い 出力とより良いダイナミック性が達成されました。雄大な音質感を完璧なまでに再現するこのハイテク製品をお楽しみ ください。 アンプを取り付け、作動させる前に取り付け説明書を最後までお読みください。 技術データ ステレオ / ブリッジ 最大出力 (1 kHz サインバースト 2:8, B+=14.4V) 2 x 375 W / 1 x 1000 W 4 Ohm 定格出力 (ドイツ工業規格DIN 45 324, B+=14.4V)
- Page 35 接続 4.1 電源と自動スイッチオン機能 重要な注意: 取り付けを開始する前に、ショートを防ぐためカーバッテリーのプラス端子 を事前に外してください。 通常、自動車内に配線されている電源ケーブルはパワーアンプ用には適していません。GNDおよび＋12V端子に接続す る電源ケーブルは十分な寸法を要しますので注意してください。カーバッテリーとアンプの電源用端子との接続にはケ ーブル断面最低10 mm²のものを使用してください。 まずアンプのGND端子とバッテリーのマイナス極をつなげてください。しっかりと接続されていることを確認してくだ さい。バッテリー接続点に汚れがあるときは入念に落としてください。接続が緩んでいると機能に異常が起きたり、雑 音が入ったり、または歪みが生じたりすることがあります。 アンプ側の +12 V 端子をヒューズ内蔵型電源ケーブルを用いてバッテリーのプラス極とつ なげます。ヒュー ズはバッ テリー側に近くになるようにしてください。安全確保のため、バッテリーのプラス極からヒューズまでのケーブル長は 60ｃｍを超えないようにしてください。ヒューズはスピーカー接続を含む全ての取り付け作業が終わってから取り付け てください。 次にカーHiFiレシーバーのリモコンケーブルをアンプのコントロール端子REMに接続してください。アンプのREMOTE 端子と自動車HiFiレシーバーとコントロール装置をつなぐケーブルは断面 0.75 mm² のもので足りま す。 4.2 オーディオケーブル カーラジオの Cinch 出力と車内アンプの Cinch 入力との間にオーディオケーブルを取り付け る場合、オーディオケーブ ルと電源線を車の両サイドに分けて配置するようにしてください。電源線を左側ケーブルボックスへ、オーディオケー ブルを右側ケーブルボックスへ（もしくはその逆）と、異なった場所に分けて配置することにより、オーディオ信号へ のノイズクロストークを抑制することができます。 4.3 スピーカーの接続 ·...
- Page 36 5.4 バスブースト バスブースト機能 (7) でバス周波数低レンジを上げたり、補正したりすることができます。 5.5 追加アンプ接続用出力 LINE INPUT の両接続端子L およびR (2) の入力信号は、直接、出力端子 OUTPUT (1) L および R に転送さ れま す。OUTPUT端子は追加のアンプを別途のTコネクタープラグやケーブルなし で接続することを可能にし ます。 図 1 電源およびリモートスイッチオン用接続 アース用 GND 端子 バッテリーのマイナス極側に接続する子 リモートコントロール用REM 端子 + 12 V バッテリー電圧用接続端 バッテリー ケーブルヒューズ お客様所有の自動車ラジオの自動アンテナ接続端子へ お客様のラジオに自動アンテナ接続端子がないときは、このケーブルは車のイグニッショ ンロックのプラス極 (+) と繋げてください。この場合はオンオフスイッチを組み入れて...
- Page 42 Dritte ohne unser vorheriges Einverständnis. Congratulations! You have made a wise selection in becoming the owner of a MAGNAT HiFi equipment. Due to high quality MAGNAT products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 2-years warranty for MAGNAT HiFi-electronic components.
- Page 43 arantiekarte arranty Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers /Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land /Country Kaufdatum /buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!
- Page 44 Magnat Audio-Produkte GmbH Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 807-0 • Fax+49 (0) 2234 807-399 www.magnat.de...
