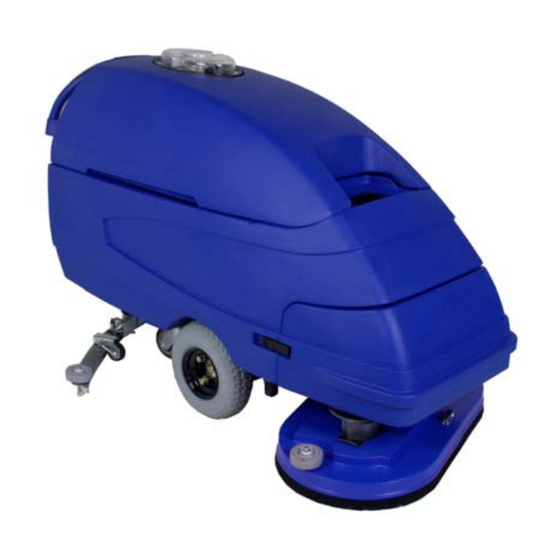

Operator's Manual/Manuel d'utilisation/Libro de Instrucciones
Models: 05210A, 05210C, 05220A, 05220C, 05230A, 05230C
05211A, 05211C, 05221A, 05221C, 05231A, 05231C, 05212B, 05222B
U.S. Patent No. 6,760,947; No. 6,105,192; No. RE39,581 (Deluxe Machines); & Patent Pending
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could
occur as well. You must have training in the operation of this machine before using it. If your operator(s)
cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator's position at the rear of the machine.
Form No. 70851A
1/09 revised 5/10
S28 / L28 WB
S33 / L33 WB
S38 / L38 WB
Canada Patent No. 2,353,279 (Deluxe Machines)
English (2 - 30)
EN
Español (32 - 60)
ES
Français (62 - 90)
FR
Clarke
®
Printed in the U.S.A.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Focus S28 and is the answer not in the manual?

Questions and answers

Related Manuals for Clarke Focus S28

Summary of Contents for Clarke Focus S28

  • Page 1 This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well.

  • Page 2: Table Of Contents

    Brush Motor ......................................116 Gearbox ........................................117 Imperial Transaxle Parts ..................................118-119 Accessories ......................................120 Electrical Schematic S28/S33/S38 (Solo Controller) ..........................121 Electrical Schematic S28/S33/S38 (I-Drive Controller) ...........................122 Electrical Schematic L28/L33/L38 ................................123 Clarke ® -2- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...

  • Page 3: Operator Safety Instructions

    DANGER! Failure to read the Owner’s Manual prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it.
  • Page 4 Use of this machine to move other objects or to climb on could result in injury or damage. Do not use this machine as a step or furniture. Do not ride on this machine. CAUTION! Your machine warranty will be voided if anything other than genuine Clarke parts are used on your machine. Always use Clarke parts for replacement. Clarke ®...

  • Page 5: Introduction

    INTRODUCTION Clarke’s newly designed Focus 38, 33, and 28 automatic scrubbers are effi cient and superior fl oor cleaning machines. The Focus 38 uses two brushes or pads to scrub a path 38 inches wide. The Focus 33 uses two brushes or pads to scrub a path 33 inches wide.
  • Page 6 Shipping Weight 1328 lbs. 602kg 1318 lbs. 598kg 1308 lbs. 593kg w/batteries (310AH) Noise 76.5 dBA 76.5 dBA 76.5 dBA Vibration <2.5 m/s2 <2.5 m/s2 <2.5 m/s2 Clarke ® -6- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...

  • Page 7: Procedures For Transporting

    Replace squeegee assembly, brush housings, & brushes or pad drivers after the machine is unloaded and ready to use. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 7 -...

  • Page 8: Symbols Used On S28, S33, S38

    ENGLISH revised 12/09 SYMBOLS USED ON FOCUS S28, S33, & S38 Hazard Alert Symbol Additional Brush Pressure On/Off Key Switch Charge/Battery Meter (Solo) Brush Up/Down Charge Indicator (I-Drive) Solution Control Power Traverse Speed Control Clarke ® -8- Form No. 70851A...

  • Page 9: Symbols Used On L28, L33, L38

    SYMBOLS USED ON FOCUS L28, L33 & L38 Hazard Alert Symbol Brush Up/Down On/Off Key Switch Charge Indicator Squeegee Up/Down One Touch Switch Solution Control Hour Meter Switch Power Traverse Speed Control Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 9 -...

  • Page 10: Machine Control Panel S28, S33, S38

    Hour Meter (See Figure #1, Item “N”) The hour meter indicates the number of hours the machine has operated. It runs only when the machine is moving forward or reverse. Clarke ® -10- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 11 ENGLISH revised 12/09 MACHINE CONTROL PANEL S28, S33 & S38 Figure #1 Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 11 -...

  • Page 12: Machine Control Panel L28, L33, L38

    If a circuit breaker trips, determine which motor is not operating and turn the key switch “OFF”. Wait fi ve minutes and push the reset button back in. Turn the key switch “ON”, and try again. An authorized service person should be contacted if the breaker trips again. Clarke ® -12- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 13 ENGLISH MACHINE CONTROL PANEL L28, L33 & L38 Figure #2 Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 13 -...

  • Page 14: Display Screen For L28, L33, L38

    The Diagnostic only. It will not show unless a fault with the machine occurs. When the fault happens the icon and error code will be displayed. See “Common Error Codes” at end of “Maintenance Section”. Clarke ® -14- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...

  • Page 15: Machine Controls And Features

    The shut-off switch for the vac motor is located in the recovery tank. It automatically turns off the vac motor when the recovery tank is full. Figure #3b Figure #4 Figure #5 Figure #3c Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 15 -...

  • Page 16: How To Prepare The Machine For Operation

    Install the tank, reconnecting hoses and plugging in vac motor and fl oat switch connectors. Install tank support bracket. NOTE: Charge the batteries before using the machine. 38722B Figure #6b Clarke ® -16- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 17 To clean the terminals and connectors, use a terminal and connector cleaning tool. Do not allow ammonia or bicarbonate of soda to get into batteries. Keep the batteries charged. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 17 -...
  • Page 18 After every 20 recharging cycles, check the level of the electrolyte and if necessary top off with distilled water. Clarke ® -18- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 19 Turn the key switch “OFF”. Go to the front of the machine. Push down on two sides of the brush or pad driver until the Figure #10 gimbals release. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 19 -...

  • Page 20: How To Operate The Machine

    The settings should be returned to 4 bars of solution and 2 bars of brush pressure. NOTE: The squeegee vac switch must be in the middle position for default settings to work. Clarke ® -20- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 21 fi gure 16. Solution level can be viewed from the back of the machine. Figure #16 Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 21 -...
  • Page 22 2 inches of the area already cleaned by the brushes. Figure #19 NOTE: During most cleaning procedures, apply and remove the solution in one operation. Clarke ® -22- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...

  • Page 23: Maintenance

    Make sure brush housings and skirts are in position on the brush head. Make sure the brushes are in position and installed correctly Check the installation of the squeegee and squeegee hose. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 23 -...
  • Page 24 Use a clean cloth and wipe the surface of the machine. Figure #23 Charge the batteries. See the instruction in the section of this book called “How To Charge The Batteries”. Clarke ® -24- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 25 Use a grease gun to lubricate the drive wheel and the casters. See fi gure #25. Check tire pressure. Tire pressure should be about 50 psi. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB Form No. 70851A - 25 -...
  • Page 26 “Y” down. To bring both ends down, tip “Y” up. Make very small adjustments and try it until a uniform fl are is achieved. Changing the tilt may also require readjusting the squeegee pressure. Figure #28 Clarke ® -26- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 27 Maintenance and repairs must be done by authorized personnel only. WARNING! Electrical repairs must be done by authorized personnel only. 0.12” (3.0 mm) Consult your Clarke Authorized Service Person to do the service procedures. Use only genuine Clarke parts. Figure #29 How to Clean the Solution Line If the solution line becomes clogged, pull the fi...

  • Page 28: How To Correct A Problem

    Replace the fuses. Check the batteries connections. Check parking brake overide lever position (if installed) NOTE: If the motors continue to stop, consult an authorized service person. Clarke ® -28- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...

  • Page 29: Common Error Codes (Focus L28/L33/L38)

    Drive system activated prior to turning key Release traverse switch and reactivate. switch “ON”. NOTICE: IF ERROR CODE/FAULT OCCURS TURN KEY SWITCH OFF AND THEN BACK ON. For further codes and explanations, contact a Clarke Service Center. Clarke ® Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
  • Page 30 ENGLISH NOTES Clarke ® -30- Form No. 70851A Operator’s Manual (EN) - FOCUS S28/L28/S33/L33/S38/L38 WB...
