Summary of Contents for Hughes & Kettner Blonde Edition
- Page 1 BEDIENUNGSANLEITUNG MANUAL ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL illustrations...
- Page 2 50 - 60 Hz Max. power consumption 65 VA FX-UNIT LINE OUT ENGLISH PHONES LINE OUT LINE IN DEUTSCH INPUT FRANÇAIS ITALIANO ESPAÑOL FOOTSWITCH FS-1 HOME...
-
Page 3: Table Of Contents

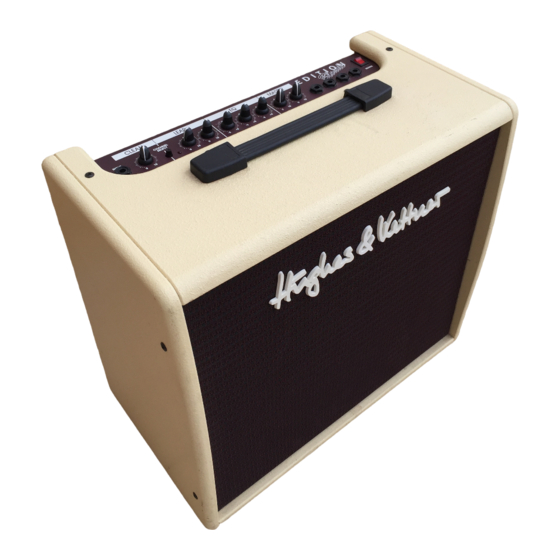

Congratulations and thank you for choosing the HUGHES & KETTNER EDITION BLONDE amp! A team of guitarists and technicians developed the EDITION BLONDE amps with a single purpose in mind: To provide you with sophisticated guitar sounds and practical features in an easy-to-handle package. -
Page 4: Channels
1.0 CHANNELS The EDITION BLONDE features a newly developed preamp that not only produces authentic harmonic overdrive but also responds dynamically to your picking style. Based on semiconductors, this innova- tive circuitry simulates the sound-shaping elements of tube amps and delivers sound quality unparalleled in this price range. -
Page 5: Standard Setup/Cable Connections
LEAD GAIN: Controls the amount of distortion in the LEAD channel. LEAD MASTER: Determines the LEAD channel volume level in relation to the CLEAN channel volume level. EQ SECTION: Common BASS, MID and TREBLE controls for the both channels. MID and TREBLE controls influence each other, as is standard in tube amps: if you boost the treble, the mids are cut and vice versa. -
Page 6: The Edition Blonde And Signal Processors
4.2 THE EDITION BLONDE AND SIGNAL PROCESSORS The effects loop on the EDITION BLONDE is a serial effects loop, meaning that the entire preamp signal is routed to the FX device and processed there. To connect a signal processor: - Connect the processor‘s INPUT to the EDITION BLONDE LINE OUT jack and the processor‘s OUTPUT to the EDITION BLONDE LINE IN jack. -
Page 7: Troubleshooting
- Refrain from do-it-yourself repairs! Have a qualified service technician replace internal fuses. With the unit off and unplugged, use a soft damp cloth to clean the exterior surface of the EDITION BLONDE. 6.0 TROUBLESHOOTING 6.1 The EDITION BLONDE will not switch on: •... -
Page 8: Technical Specifications
7.0 TECHNICAL SPECIFICATIONS PREAMP SECTION Preamp section: CLEAN + LEAD solid state channels INPUT: -10 dBV/ 1 Mohm LINE IN: -6 dBV/ 50 kohms LINE OUT: 0 dBV/ 1kohm Power amp section: : 'CURRENT FEEDBACK' solid-state power amp Output Power: 40 watts RMS into 8 ohms Freqency response: 20 Hz - 30 kHz (into 8 ohms) -
Page 9: Vor Der Inbetriebnahme
Wir freuen uns, daß Du Dich für einen HUGHES & KETTNER EDITION BLONDE Amp ent - schieden hast! Ein Team aus Gitarristen und Technikern hat die EDITION BLONDE Amps mit dem Ziel entwickelt, anspruchsvolle Gitarrensounds mit einfachster Bedienung und praxisgerechter Ausstattung zu kombinieren. -
Page 10: Die Kanäle Des Edition Blonde
1.0 Die Kanäle des EDITION BLONDE Die weiterentwickelte Vorstufe des EDITION BLONDE realisiert nicht nur harmonischen Overdrive, sondern auch ein besonders dynamisches Reagieren auf die Spielweise. Sein innovatives Schaltungskonzept, das alle soundgestaltenden Elemente von Röhrenamps in Halbleitertechnik simuliert, verleiht dem EDITION BLONDE eine bis- her in dieser Preisklasse nicht realisierbare Tonqualität und ermöglicht die Dynamik, die ein anspruchsvoller Gitarrist für seinen musikalischen... -
Page 11: Standard Set Up/Verkabelung
CHANNEL SELECT: Schaltet zwischen CLEAN Kanal und dem LEAD Kanal um. Bei gedrücktem Schalter ist der LEAD Kanal aktiv. ROTE LEAD LED: Die leuchtende LED zeigt den aktiven LEAD Kanal an. LEAD GAIN: Kontrolliert den Übersteuerungsgrad des LEAD Kanals. LEAD MASTER: Regelt die Lautstärke des LEAD Kanals im Verhältnis zum CLEAN Kanal. -
Page 12: Bedienung Des Edition Blonde
4.0 BEDIENUNG DES EDITION BLONDE 4.1 DAS ANWÄHLEN DER KANÄLE Die Kanäle des EDITION BLONDE werden über den CHAN- NEL SELECT Schalter oder einen externen Fußschalter ange- wählt. HINWEIS: Wird mit einem externen Fußschalter gearbeitet, so muß sich der CHANNEL SELECT Schalter auf der Frontplatte in “CLEAN”... -
Page 13: Mögliche Fehlerquellen / Troubleshooting
- Sorge stets für freie Luftzirkulation an die Kühlflächen Deines Amps. - Vermeide in jedem Fall starke mechanische Erschütterungen, extreme Hitze, das Eindringen von Staub und insbesondere Nässe. - Beachte peinlich genau die Spezifikationen von Zusatz- geräten. Verwende niemals zusätzliche Lautsprecherboxen par- allel zum Speakeranschluß. -
Page 14: Technische Daten
• Über die Erdung der verbundenen Geräte entsteht eine Brummschleife. Unterbreche in keinem Fall die Schutzleiter der Geräte! Betreibe beide Geräte am selben Netzverteiler. Schafft dies noch keine Abhilfe, muß die Verbindung mittels einer DI Box galvanisch getrennt werden. 6.5 Beim Anschluß eines Effektgerätes am LINE OUT ist das Signal (selbst bei Cleansounds) völlig verzerrt. -
Page 15: Avant La Mise En Fonction
Nous vous félicitons pour le choix de l’EDITION BLONDE de HUGHES & KETTNER! Une équipe composée de guitaristes et de techniciens a développé les amplis EDITION BLONDE dans le but de combiner des sons de haute qualité avec une utilisation très simple et des caractéristiques pratiques. -
Page 16: Raccords Et Elements De Commande
1.0 LES CANAUX DE L’EDITION BLONDE Le préampli de L’EDITION BLONDE, plus développé, réalise non seulement des Overdrive harmonieux, mais aussi une réaction très dynamique à votre jeu. Son concept de circuit innovatif simule par une technique semi-conducteur tous les éléments créateurs de sons d’un ampli à... -
Page 17: Standard Setup/Cablage
CHANNEL SELECT: commute du canal CLEAN au canal LEAD. En position enfoncée le canal LEAD est activé. LEAD LED ROUGE: le LED allumé indique le canal Lead activé. LEAD GAIN: contrôle le niveau de distorsion du canal LEAD. REGLAGE DE SONORITÉ: Bass, Mid et Treble pour les deux canaux. -
Page 18: Entretien Et Service
4.2 L’EDITION BLONDE ET LES PROCESSEURS D’EFFETS L’EDITION BLONDE est doté d’une boucle d’effets en série. Le signal du préampli passe par une unité d’effets branchée et y est travaillé. Branchement de l’unité d’effets: - Reliez les prises SEND ou LINE OUT avec l’INPUT et le prise RETURN ou LINE IN avec l’OUTPUTS de votre unité... -
Page 19: Depistage Des Pannes
- Soyez particulièrement méticuleux en ce qui concerne les spécifications de tout appareil additionnel. N’utilisez jamais de haut-parleurs parallèlement au raccord Speaker. Ne branchez jamais de sorties à niveau trop élévé (par exemple étages de puissance) à l’entrée de votre ampli. - Contrôlez toujours la tension du réseau secteur avant de brancher l’appareil . -
Page 20: Haut-Parleur
6.5 Le signal est tout à fait distordu lors du branchement d’une unité d’effets sur LINE OUT (même en son clean): • L’entrée de l’unité d’effets est surmodulée. Baissez le niveau de sensibilité (INPUT ou GAIN) sur l’unité d’effets. 6.6 Le signal de sortie est trop bas lors du branchement d’une unité... - Page 21 Congratulazioni e grazie per aver scelto l'amplificatore Hughes & Kettner EDITION BLONDE! Un gruppo di chitarristi e tecnici ha sviluppato gli amplificatori EDI - TION BLONDE prefiggendosi un unico scopo: offrirvi la possibilità di utilizzare dei suoni di chitarra molto sofisticati, oltre a funzioni estre - mamente pratiche, in uno strumento veramente facile da utilizzare.
- Page 22 re estreme che potrebbero danneggiare l'amplificatore o atten- tare alla sicurezza di chi lo utilizza o gli è vicino. - Hughes & Kettner non è responsabile per i danni causati da un utilizzo improprio dello strumento. 1.0 CANALI L'EDITION BLONDE possiede un nuovo tipo di preamplificatore che non solo è...
-
Page 23: Caratteristiche Dei Jack E Dei Controlli
2.0 CARATTERISTICHE DEI JACK E DEI CONTROLLI INPUT: La sensibilità di questo jack d'ingresso è ampia a suffi- cienza per accettare segnali da chitarre con ogni tipologia di pickup: humbucker, attivi o single coil. CLEAN VOL: Controlla il livello di volume del canale CLEAN. A seconda del tipo di pickup della vostra chitarra, l'amplifica- tore comincerà... -
Page 24: Collegamento Dei Cavi
SELECT sul pannello frontasle dell'EDITION BLONDE si trovi su CLEAN. PHONES: Presa cuffia. Il diffusore principale viene automatica- mente escluso inserendo una cuffia in questo jack. PANNELLO POSTERIORE: MAINS: Serve a collegare il cavo incluso ad una presa di cor- rente a norme Euro. -
Page 25: Assistenza E Manutenzione Pre- Ventiva
4.3 L'EDITION BLONDE E I MIXER Se desiderate inviare il segnale dell'EDITION BLONDE ad un mixer, vi consigliamo di far passare il segnale attraverso il RED BOX della Hughes & Kettner. Il percorso del segnale prodotto dall'uscita LINE OUT RECORDING OUT è creato in modo tale da poter essere inviato con semplicità... -
Page 26: Caratteristiche Tecniche
• Un corto circuito nel segnale dello speaker può aver bruciato un fusibile interno. Assicuratevi che nessun collegamento sia in corto e chiamate un tecni- co qualificato per la sostituzione del fusibile (ovviamente con caratteristiche identiche). 6.3 Il canale CLEAN non si attiva dal selettore a pedale: •... -
Page 27: Antes De La Puesta En Marcha
¡Nos alegramos de que haya escogido un amplificador EDITION BLONDE de HUGHES & KETTNER! Un equipo de guitarristas y técnicos ha desarrollado los amplificado - res EDITION BLONDE con el fin de combinar excelentes sonidos de guitarra con el manejo más sencillo y un equipamiento que cumple con las exigencias prácticas. -
Page 28: Los Canales Del Edition Blonde
1.0 LOS CANALES DEL EDITION BLONDE El desarrollado preamplificador del EDITION BLONDE permite un overdrive armónico además de una respuesta dinámica relativa a la manera de tocar. Su innovador concepto de circuito, que con su técnica de semiconductores simula todos los elementos de configuración de sonido en los amplificadores de válvulas, confiere al EDITION BLONDE una calidad de sonido no alcanzada aún... -
Page 29: Instalacion Estandar/Conexion Mediante Cables
CHANNEL SELECT: Conmuta entre el canal CLEAN y el canal LEAD. Con el conmutador presionado el canal LEAD está activo. LEAD LED de color ROJO: El LED encendido indica que el canal LEAD está activo. LEAD GAIN: Ajusta el grado de distorsión del canal LEAD. CONTROL DE TONO: BASS, MID y TREBLE para ambos cana- les. -
Page 30: La Seleccion De Los Canales
4.1 LA SELECCION DE LOS CANALES Los canales del EDITION BLONDE se seleccionan por el con- mutador CHANNEL SELECT o por un pedal conmutador exter- INDICACIONES: Si se trabaja con este pedal conmutador externo, el conmutador CHANNEL SELECT en el panel frontal debe estar en posición "CLEAN". -
Page 31: Deteccion Y Supresion De Errores/Troubleshooting
- ¡Procure que todo el equipamiento esté técnicamente siemp - re en perfecto estado! Los cables defectuosos de los bafles (con contacto cortocircui- to, contacto flojo) son la causa principal de paros en la etapa de potencia. Los cables en mal estado provocan siempre zum- bidos. -
Page 32: Datos Técnicos
6.4 Al utilizar el jack LINE OUT/LINE IN se producen zum- bidos: • Un campo alterno eléctrico/ magnético interpola el circuito. Use un cable mejor o intente minimizar la interpolarización tendiendo el cir- cuito hábilmente. Si ello no sirve de nada, se recomienda el uso de un •...
