Información general
1.1 CÓMO DESEMPACAR
• Retire todos los materiales de embalaje.
• Retire la caja de accesorios que viene separada.
• Retire el generador de la caja.

1.1.1 CAJA DE ACCESORIOS

Revise todo el contenido. Si faltan partes o están dañadas, ubique un
distribuidor autorizado llamando al 1-888-436-3722.
El contenido incluye:
• 1 - Manual del propietario
• 1 - Cuarto de galón de aceite SAE 30
• 2 - Ruedas que no se bajan
• 1 - Bolsa de hardware (conteniendo lo siguiente):
2 - Parachoques de goma
2 - Arandelas planas (para la pata) 4 - Tuercas de reborde de cierre
4 - Pernos de carro
2 - Pasadores de eje
2 - Arandelas planas (para los pasadores de eje)

1.2 ENSAMBLAJE

El generador requiere cierto ensamblaje para poder utilizarlo. Si surgen
problemas al ensamblar el generador, llame a la línea de ayuda del
generador al 1-888-436-3722.

1.2.1 ENSAMBLAJE DEL KIT DE ACCESORIOS

Las ruedas están diseñadas en la unidad para mejorar la portabilidad del
generador.
Las ruedas no está diseñado para su uso en las pistas.
1. Consulte la figura 1 e instale las ruedas como sigue:
• Deslice los pasadores del eje a través de las ruedas, arandelas
planas y soportes de las ruedas en el marco.
• Inserte el pasador de chaveta a través de los pasadores del eje,
luego doble las pestañas (de los pasadores) hacia afuera para
mantenerlos en el lugar.
2. Consulte la figura 1 e instale la pata del marco y los parachoques de
goma como se muestra.
• Deslice los tacos del parachoques de goma a través de la pata del
marco, luego instale las contratuercas de cierre.
• Deslice los tornillos de cabeza hexagonal a través de las arandelas
y luego a través de los agujeros en el riel del marco.
• Deslice el pie del marco en los tornillos de cabeza hexagonal y
luego instale las contratuercas de cierre.
3. Consulte la figura 2 e instale los manubrios como se muestra:
• Retire los pernos de cabeza curva y las tuercas de cabeza (las
tuercas de cabeza serán reusadas).
• Alinee y deslice las unidades de manubrio sobre el tubo del
marco.
• Deslice los pernos de carro a través de las unidades de manubrio
y tubo del marco y luego instale los pernos de cierre.
22
• 1 - Unidad de manubrio izquierdo
• 1 - Unidad de manubrio derecho
• 1 - Pata de marco
2 - Tornillos de cabeza hex
2 - Tuercas de cierre
2 – Chavetas
NOTA:

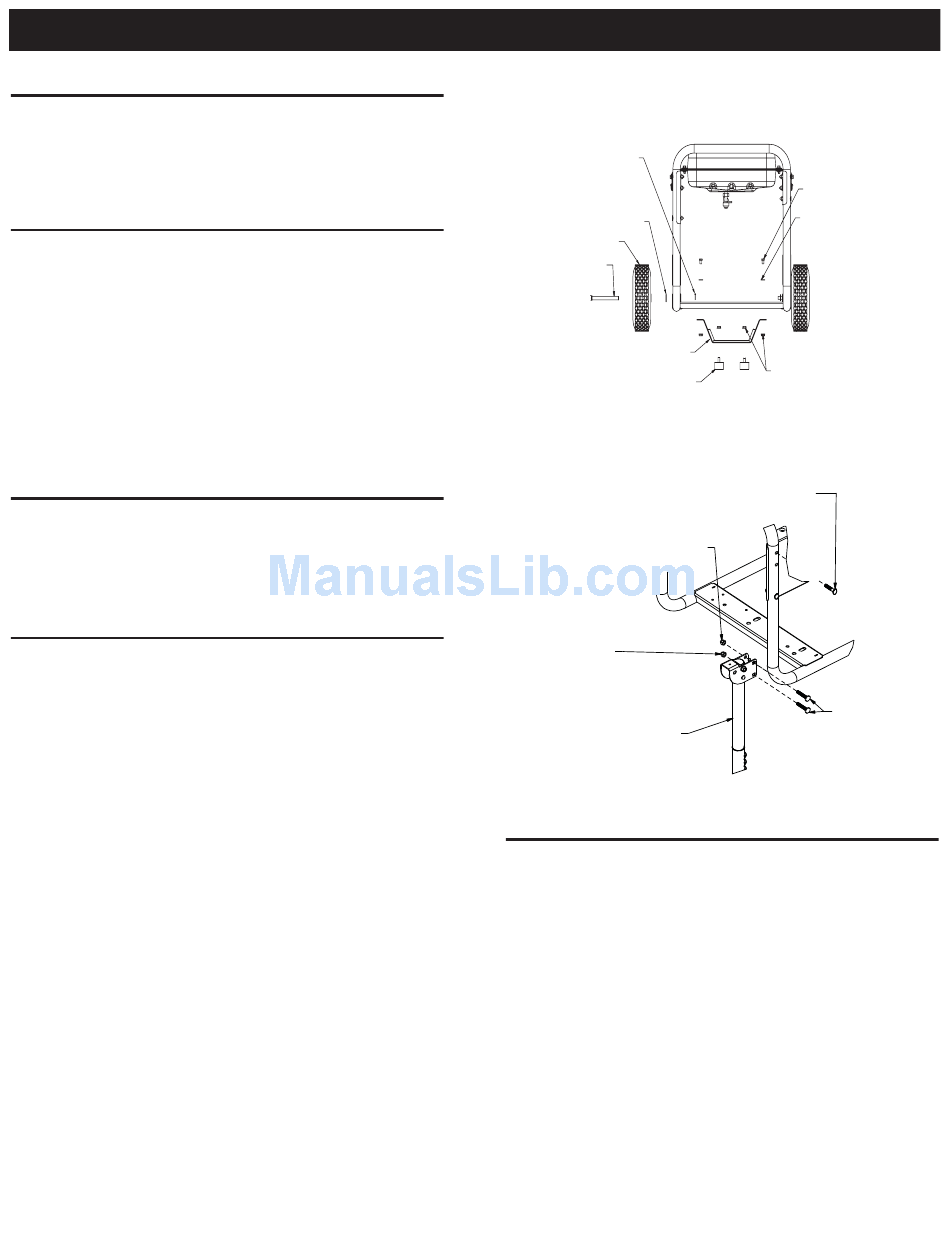

Figura 1 – Rueda
2X PASADORES
2X ARANDELA PLANA
2X RUEDA
2X PASADOR DEL EJE
PATA
2X AMORTIGUADOR DE GOMA
Figura 2 – Instalación del kit de manija
RETIRE Y REUTILICE LA
TUERCA DE CAPUCHÓN
TUERCA DE
CAPUCHÓN
ENSAMBLE DE
LA MANIJA

2.1 CONOZCA EL GENERADOR

Lea el manual del usuario y las reglas de seguridad antes de utilizar
el generador.
Compare el generador con las figuras 3 a la 5 para familiarizarse con
la ubicación de varios controles y ajustes. Guarde este manual para
referencia futura.
1. Tomacorriente dúplex de 120 voltios AC, 20 Amp – Suministra
energía eléctrica para el funcionamiento de la iluminación eléctrica,
electrodomésticos, herramientas y cargas de motor de 120 voltios
AC, 20 Amp, monofásica, 60 Hz.
2. Tomacorriente de seguridad de 120/240 voltios AC, 30 Amp –
Suministra energía eléctrica para el funcionamiento de la iluminación
eléctrica, electrodomésticos, herramientas y cargas de motor de 240
voltios AC, 30 Amp, monofásica, 60 Hz.
3. Interruptores de circuito (AC) – Cada tomacorriente tiene un
interruptor de circuito del tipo "presione para reiniciar" para proteger
al generador contra sobrecarga eléctrica.
4. Contador horario – Lleva la cuenta de las horas de funcionamiento.
2X TORNILLO DE CABEZA HEX
2X ARANDELA PLANA
4X TUERCA DE PESTAÑA DE CIERRE
RETIRE-DESECHE EL PERNO
DE CABEZA CURVA
PERNO CABEZA
DE HONGO
ESCALA 0,200
