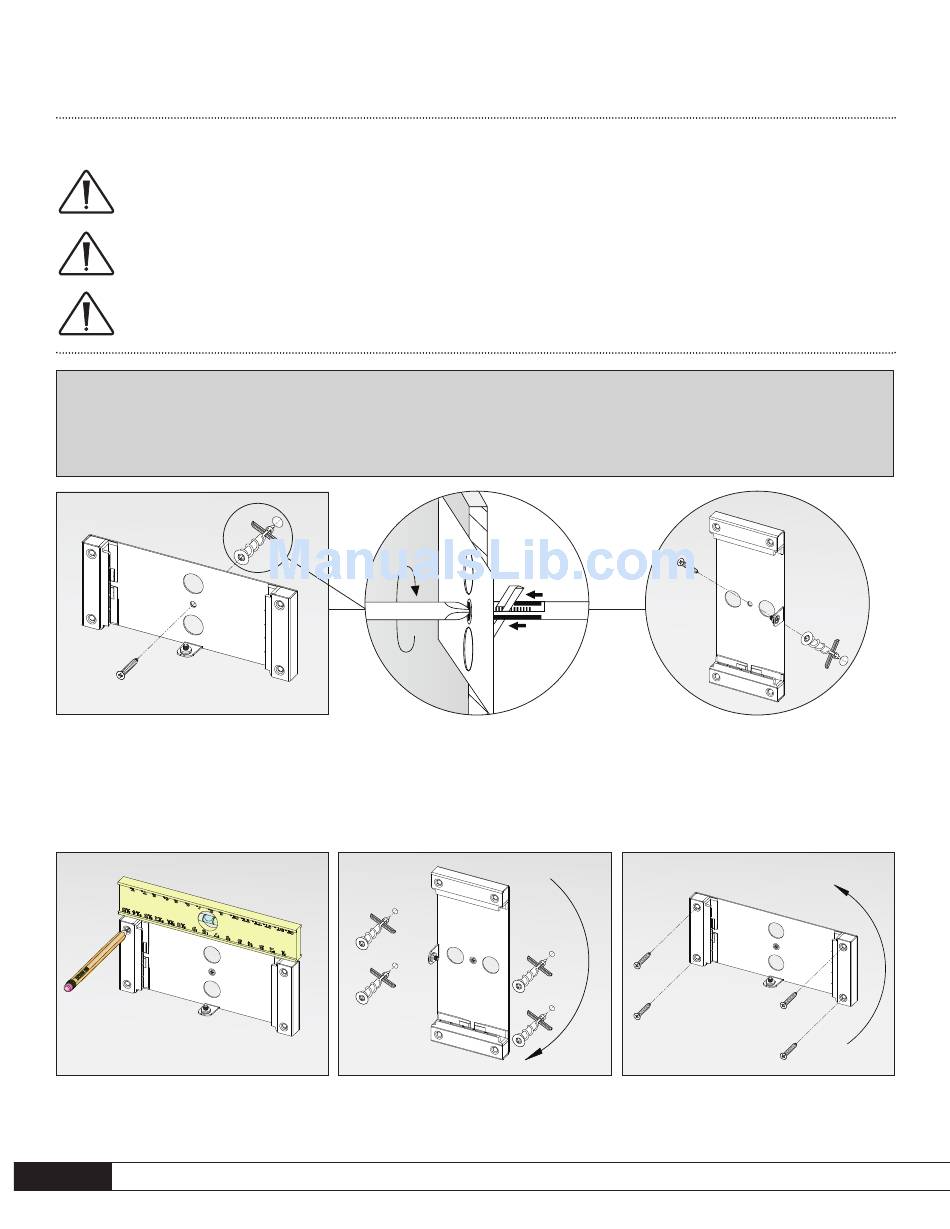

INSTALLATION DU SUPPORT POUR LES ENCEINTES MURALES (figures)
REMARQUES IMPORTANTES : Veuillez lire ces directives avant d'installer les enceintes murales
Paradigm NE FOURNIT PAS le matériel pour monter les supports sur le mur. Le matériel de montage
illustré est uniquement un exemple; il variera selon le type de mur.
Installez uniquement dans une cloison sèche de 1/2 po (13 mm) ou 5/8 po (16 mm). Les vis doivent être assez
longues pour traverser le boulon d'ancrage et se fixer fermement dans la cloison sèche (voir médaillon 1).
Un dégagement minimum de 6-7/8 po (175 mm) entre le rebord de la TV et le centre du support est
nécessaire pour glisser l'enceinte dans le support (voir Fig. 7g).
• 5 – boulons d'ancrage (taux de charge minimal de 25 lb / 11,3 kg) • 5 – vis à tête plate (fraisées) (Peindre les vis pour les agencer au fini noir de l'enceinte)
(Notez la position de l'onglet en métal)
Fig. 7a
Placez le support pour un positionnement horizontal
ou vertical (voir médaillon 2) et indiquez le trou du
centre. Renfoncez fermement le boulon d'ancrage
dans la cloison sèche et vissez. Vissez ensuite la
vis à tête plate (voir la « MISE EN GARDE » à droite) .
Fig. 7b
Assurez-vous que le support est au niveau, puis
marquez les trous pour les boulons d'ancrage.
16
PIÈCES COMPRISES POUR CHAQUE ENCEINTE MURALE :
• 1 – support mural • 1 – support réglables avec 2 vis • 1 – clé à écrou
NÉCESSAIRE, NON COMPRIS :
MISE EN GARDE! Les vis doivent être insérées en
ligne droite et entièrement vissées pour assurer un
fonctionnement approprié des boulons d'ancrage.
Fig. 7c
Laissez le support tourner dans le sens horaire,
puis vissez les boulons d'ancrage.
Médaillon 1 Médaillon 2
Les onglets en métal sont placés sur les rebords
extérieurs (tel qu'illustré) lorsque les supports
sont installés à la verticale.
Fig. 7d
Replacez le support. Alignez les trous dans le support
sur les boulons d'ancrage. Insérez les vis.
