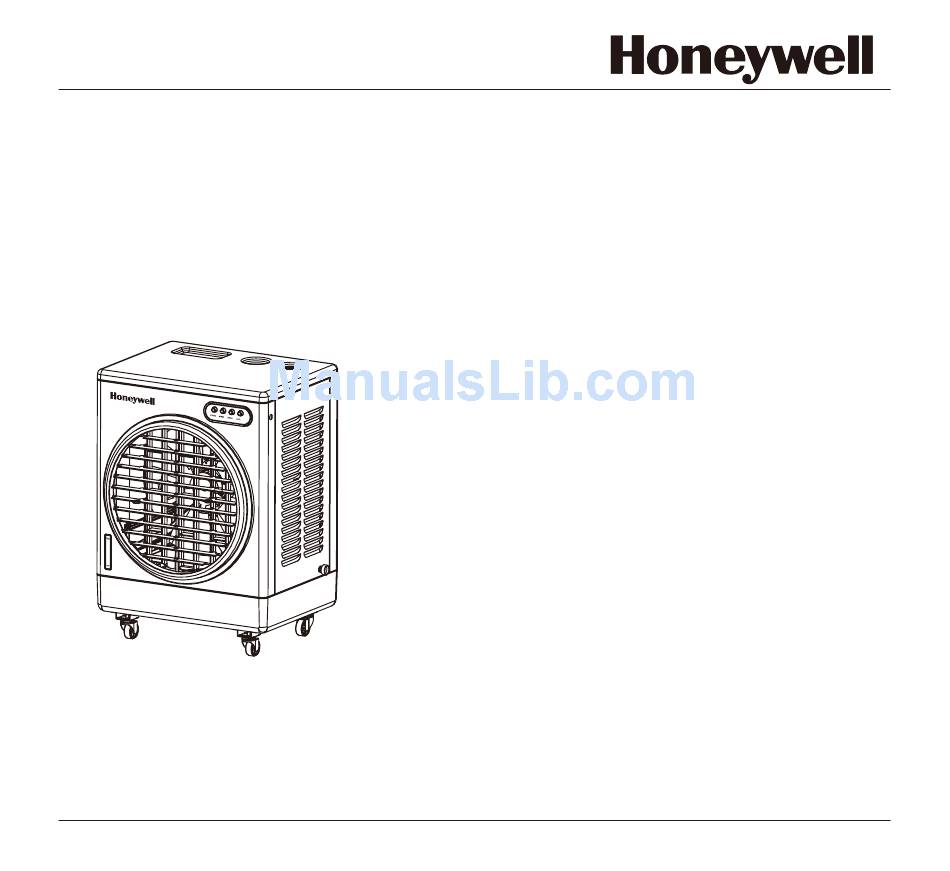

Portable Evaporative Air Cooler
Enfriador de Aire Portátil por Evaporación
OWNER'S MANUAL
Read and save these instructions before use

MANUAL DEL USUARIO

Lea y guarde estas instrucciones antes de usar
Model: CO25MM
Modelo: CO25MM
Power rating: 1.58A/190W
Voltage rating: 120 Volt, 60Hz
Potencia: 1.58A/190W
Voltage: 120 Volt, 60Hz
For product inquiries or support, visit www.honeywellaircoolers.com
Para consultas sobre productos o soporte técnico visite: www.honeywellaircoolers.com
Customer Support : 1-800-474-2147
Made in P.R.C.
Centro de servicios al cliente: 1-800-474-2147
Fabricado en China

Advertisement

Chapters

loading

  Also See for Honeywell CO25MM

  Related Manuals for Honeywell CO25MM

  Summary of Contents for Honeywell CO25MM

  • Page 1: Manual Del Usuario

    Enfriador de Aire Portátil por Evaporación OWNER’S MANUAL Read and save these instructions before use MANUAL DEL USUARIO Lea y guarde estas instrucciones antes de usar Model: CO25MM Modelo: CO25MM Power rating: 1.58A/190W Voltage rating: 120 Volt, 60Hz Potencia: 1.58A/190W Voltage: 120 Volt, 60Hz For product inquiries or support, visit www.honeywellaircoolers.com...
  • Page 2: Quick Start Guide

    QUICK START GUIDE Fill with water and plug into a standard power outlet. Note: Please make sure the household power voltage matches the product specifications. Place near an open door or window. Note : Evaporative air cooler requires cross ventilation. Turn ON and enjoy the cooling breeze.
  • Page 3: Table Of Contents

    INDEX Read all instructions carefully before setting up and operating the cooler, and keep this instruction manual for future reference. This manual is designed to provide you with impor- tant information needed to setup, operate, maintain, and troubleshoot your cooler. Failure to follow these instructions may damage and/or impair its operation and void the warranty.
  • Page 4: Thank You

    THANK YOU Congratulations on your purchase of this versatile Honeywell Evaporative Air Cooler. For optimum cooling from your cooler, please fill the water tank to maximum level and load ice inside the ice compartment before you turn on your air cooler.
  • Page 5: User Tips

    USER TIPS Energy Efficient, No Compressor Honeywell Evaporative Air Coolers are built to maximize energy efficiency and keep costs low. Warm air is drawn into the cooler through a dust and odor-reducing carbon filter and enters the Honeycomb Cooling Media. Water pumped from the tank pours over the Honeycomb Cooling Media.
  • Page 6 USER TIPS Indoor Use The recommended maximum relative humidity level is 60% or less, which allows a noticeable temperature decrease. The temperature decrease will be greater in drier climates because higher evaporation occurs when the humidity is low. The evaporative air cooler should not be used in enclosed spaces.
  • Page 7: Safety

    SAFETY READ AND SAVE THESE INSTRUCTIONS: When using electrical appliances, basic safety precautions should always be followed: Your cooler runs on 120 Volt, 60 Hz current. Check the • household voltage to ensure it matches the appliance's rate 120V ~ 60Hz specification.
  • Page 8 SAFETY • DO NOT attempt repair or adjust any electrical or mechanical functions of the cooler, as this may void the warranty. DO NOT cover the air inlet or outlet on the appliance as this • may cause motor damage. •...
  • Page 9 SAFETY • This appliance equipped with a GFCI plug, press the TEST button (then RESET button) every month to assure proper operation. • Power cords have to be contained. If they must run along the ground, make sure every inch of them is secured so they will not be tripped over.
  • Page 10: Parts Description

    PARTS DESCRIPTION 1 Tray for Tools 8 Water Level Indicator 2 Side Panel 9 Lever for Horizontal Louvers 3 Control Panel 10 Back Panel 4 Horizontal Louvers 11 Water Inlet Cover 5 Water Tank 12 Water Drain Plug 6 Water Inlet Valve 13 Rear Grill Removal Screws 7 Casters...
  • Page 11: Use & Operation

    USE & OPERATION CONTROL PANEL POWER SPEED SWING COOL...
  • Page 12: Control Buttons

    USE & OPERATION CONTROL BUTTONS POWER Press to switch the unit ON or OFF. SPEED Press to adjust the fan speed between Low and High speed. POWER COOL To begin cooling the desired area, press the COOL button. The water pump will operate and you will feel the cooler air after the honeycomb cooling media is completely wet.
  • Page 13: Filling With Water

    USE & OPERATION FILLING WITH WATER ( Continuous Water Supply Connection) • Connect a garden hose connector to the water inlet valve, Make sure garden hose connector is well screwed with water Water inlet valve inlet valve. • Connect water supply to the garden hose, and turn on water supply.
  • Page 14: Cleaning & Maintenance

    CLEANING & MAINTENANCE IMPORTANT • The cooler is supplied with Honeycomb Cooling Media. • The cleaning frequency for the Honeycomb Cooling Media depends on local air and water conditions. In areas where the mineral content of water is high, mineral deposits may build up on the Honeycomb Cooling Media and restrict air flow.
  • Page 15 CLEANING & MAINTENANCE DRAINING AND CLEANING THE WATER TANK • Turn the power off and disconnect the unit from power supply. • Move the unit to a location where it can be drained and remove the drainage tube/cap. • Once the tank is empty, refill with clean water and drain it again. This should be repeated weekly to maintain the integrity of the unit and to remove particles filtered from the air.
  • Page 16: Troubleshooting Guide

    TROUBLESHOOTING GUIDE PROBLEM POSSIBLE CAUSE SOLUTION No discharge of air Cord is not plugged in. Make sure power cord is plugged in and the supply switch is ON. Power is not ON. Turn the unit ON by pressing button on the control panel. Not Cooling / Unit is Pump is not turned ON.
  • Page 17: Technical Specifications

    TECHNICAL SPECIFICATIONS MODEL NO. CO25MM Voltage 120V 60Hz Frequency 190 Watts Wattage 1.58 A Ampere Water Tank Capacity 6.6 Gallons Cooling Media Honeycomb Product Dimension 24.0(L) x 19.0(W) x 32.5(H)inch 46.3 lbs Net Weight NOTE This unit is supplied with three (3) Honeycomb Cooling Media’s located on the back &...
  • Page 18: Electrical Wiring Diagram

    ELECTRICAL WIRING DIAGRAM...
  • Page 19: Service And Warranty

    SERVICE AND WARRANTY 1-YEAR LIMITED WARRANTY Read all the instructions before attempting to use this product. This 1 year limited warranty applies to repair or replacement product found to be defective in material or workmanship. This warranty does not apply to any damage resulting from commercial, abusive, unreasonable use or supplemental damage.
  • Page 20 SERVICE AND WARRANTY Please read the Instruction Manual carefully before setting up or using this product. If you believe this product to be suffering from a manufacturing fault, or if you have inquiries about this product, please contact our Customer Support: CUSTOMER SUPPORT JMA North America LLC Mahwah, New Jersey 07495 USA...
  • Page 21 GUÍA DE INICIO RÁPIDO Llene con agua y conecte a una toma de corriente estándar. Nota: Por favor, asegúrese de que la toma de corriente esta ajustada a la configuración correcta de acuerdo con las especificaciones del producto. Colocar cerca de una puerta o ventana abierta.
  • Page 22 ÍNDICE Lea todas las instrucciones cuidadosamente antes de de instalar y operar la unidad, y por favor mantenga este manual de instrucciones para referencia futura. Este manual está diseñado para ofrecerle información importante necesaria para instalar, operar, mantener y solucionar problemas de su enfriador. No seguir estas instrucciones puede dañar y / o poner en peligro el funcionamiento y anular la garantía.
  • Page 23: Gracias

    ¡GRACIAS! Felicitaciones por su compra de este versátil Enfriador de aire por evaporación Honeywell. Para un óptimo desempeño de su unidad, primero llénela con agua. Si dispone de hielo, eso aumentará su potencia de enfriamiento. Por favor lea estas instrucciones cuidadosamente.
  • Page 24: Consejos Para El Usuario

    CONSEJOS PARA EL USUARIO FRÍO ~ EFICIENTE ~ NATURAL El enfriamiento de aire por evaporación es la manera más natural de enfriamiento, similar a una brisa que recorre un lago. Esta disminución de la temperatura de esta brisa produce un efecto refrescante y relajante en la personas.
  • Page 25 CONSEJOS PARA EL USUARIO Uso En El Interior El nivel recomendado de humedad relativa máxima es 60% o menos, lo que permite que se aprecie un descenso en la temperatura. La disminución de temperatura será mayor en los climas mas secos, porque una mayor evaporación es producida cuando la humedad es baja.
  • Page 26: Reglas De Seguridad

    REGLAS DE SEGURIDAD LEER Y GUARDAR ESTAS INSTRUCCIONES: Cuando se usan aparatos eléctricas, las precauciones básicas de seguridad siempre se deben seguir: Su enfriador funciona con 120 Voltios, 60 Hz de corriente. • 120V ~ 60Hz Compruebe la tensión de la casa para asegurarse de que coincida con la especificación de potencia del aparato.
  • Page 27 REGLAS DE SEGURIDAD • NO intente reparar o ajustar cualquier función mecánica o eléctrica del enfriador, ya que esto puede anular la garantía. NO cubra la salida o entrada de aire en el enfriador, ya que • esto puede causar daños al motor. •...
  • Page 28 REGLAS DE SEGURIDAD • Este aparato está equipado con un enchufe GFCI, presione el botón TEST (luego el botón RESET) cada mes para asegurar un funcionamiento adecuado. • Los cables eléctricos tienen que estar protegidos. Si van a estar extendidos a lo largo del suelo, asegúrese de que cada centímetro esté...
  • Page 29: Descripción De Partes

    DESCRIPCIÓN DE PARTES 1 Bandeja de Herramientas 8 Indicador de Nivel de Agua 2 Panel Lateral 9 Palanca para Persianas Horizontales 3 Panel de Control 10 Panel Trasero 4 Rejillas Horizontales 11 Tapa para Entrada de Agua 5 Tanque de Agua 12 Tapón de Drenaje 6 Válvula de Entrada de Agua 13 Desmontaje de tornillos de la parrilla trasera...
  • Page 30: Uso Y Operación

    USO Y OPERACIÓN PANEL DE CONTROL POWER SPEED SWING COOL...
  • Page 31: Botones De Control

    USO Y OPERACIÓN BOTONES DE CONTROL ENCENDIDO (POWER) Conectar el cable de alimentación para ENCENDER/APAGAR el enfriador . Cada vez que ENCIENDA/APAGUE el ajuste de VELOCIDAD ENFRIADO/CAMBIO DE TEMPERATURA, dependerá del estado de su propio botón. POWER VELOCIDAD (SPEED) Encender la velocidad del ventilador entre el Nivel Bajo y Alto. FRÍO (COOL) SPEED "Gire la perilla Enfriar a ON para encender el enfriamiento.
  • Page 32: Llenar De Agua

    USO Y OPERACIÓN LLENADO DE AGUA (Conexión Continua Suministro de Agua) • Conecte el conector de la manguera a la válvula de entrada Válvula de Entrada de agua, asegúrese que el conector de la manguera esté bien de Agua atornillado a la vávula de entrada de agua. •...
  • Page 33: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO IMPORTANTE • El equipo se entrega con el medio de enfriamiento Honeycomb. • La frecuencia de limpieza del medio de refrigeración filtro Honeycomb depende de las condiciones del aire y agua. En las zonas donde el contenido del mineral del agua es alta, los depósitos de los minerales pueden acumularse en el área de refrigeración filtro Honeycomb y restringir el flujo de aire.
  • Page 34 LIMPIEZA Y MANTENIMIENTO LIMPIEZA Y VACIAMIENTO DEL TANQUE DE AGUA • Apagar el equipo y desconectar de la toma corriente. • Desplace la unidad a una ubicación donde pueda vaciarse y quite el tapón del tubo de drenaje. • Una vez que el tanque esté vacío, rellénelo con agua limpia y vuelva a vaciarlo.
  • Page 35: Guia De Solucion De Problemas

    GUIA DE SOLUCION DE PROBLEMAS PROBLEMA POSIBLE CAUSA SOLUCIÓN Cable eléctrico no esta Asegúrese que el cable eléctrico No hay salida de aire conectado este enchufado y el interruptor de alimentación en ON La unidad no esta encendida Intente prender la unidad apretando los botones en el panel de control No enfría / La unidad...
  • Page 36: Especificaciones Tecnicas

    ESPECIFICACIONES TÉCNICAS MODELO NO. CO25MM Tensión 120V 60Hz Frecuencia 190 Watts Vatio 1,58 A Amperes Capacidad del tanque de agua 25 Litros Medios de enfriamiento Honeycomb Dimensiones del Producto 610(W) x 480(D) x 825(H)mm 21 kg Peso Neto NOTA Este equipo se suministra con tres (3) Medios de refrigeración Honeycomb situado en...
  • Page 37: Diagrama De Cableado Electrico

    DIAGRAMA DE CABLEADO ELÉCTRICO INTERRUPTOR DE ALIMENTACIÓN INTERRUPTOR DEL MOTOR MOTOR PARA MOVIMIENTO OSCILANTE GIRAR EL INTERRUPTOR DEL MOTOR BOMBA INTERRUPTOR DE LA BOMBA...
  • Page 38: Servicio Y Garantia

    SERVICIO Y GARANTIA GARANTÍA LIMITADA DE 1 AÑO Lea todas las instrucciones antes de intentar utilizar este produto. Esta garantía limitada de un año se aplica a la reparación o sustitución del producto siempre que haya algún defecto de material o de manipulación. La garantía no cubre ningún daño resultante de un uso comercial, abusivo o irracional, ni daños causados intencionadamente.
  • Page 39 SERVICIO Y GARANTIA Por favor, lea el manual de instrucciones detenidamente antes de configurar o de utilizar este producto. Si considera que este producto sufre un defecto de fabricación, o si tiene dudas sobre el mismo, por favor contacte con nuestro Servicio de Atención al Cliente: ATENCIÓN AL CLIENTE JMA North America LLC Mahwah, New Jersey 07495 USA...
  • Page 40 November 2013 JMA North America LLC © 2013 AirTek Int’l Corp. Ltd. All rights reserved. Mahwah, New Jersey 07495 USA The Honeywell Trademark is used under license from Phone : 1-800-474-2147 Honeywell International Inc. Honeywell International Inc. makes no representations Email: info@jmana.us...
