Worx WU364 User Manual

Cordless hammer drill

Hide thumbs Also See for WU364:

Manual (105 pages)

Table Of Contents

Table of Contents

Technical Data
Noise and Vibration Data
Safety Instructions
Operating Instructions
Problem Solution
Maintenance
Environmental Protection
Warranty Statement
Declaration of Conformity
Технические Характеристики
Шум И Вибрация
Инструкции По Безопасности
Личная Безопасность
Использование Электроинструмента И Уход За Ним
Условные Обозначения
Зарядка Аккумуляторной Батареи
Процесс Зарядки
Быстрозажимной Патрон
Возможные Проблемы
Техническое Обслуживание
Декларация Соответствия

Available languages

Quick Links

Need help?

Do you have a question about the WU364 and is the answer not in the manual?

Questions and answers

Summary of Contents for Worx WU364

Page 1 Pag 06 Cordless Hammer Drill Дрель Аккумуляторная Ударная Pag 17 WU364/WU364.1/WU364.2 WU366/WU366.1/WU366.2/WU366.9 RUS-WU364 WU366-M-060818.indd 1 2006-8-18 17:52:14...
Page 2 RUS-WU364 WU366-M-060818.indd 2 2006-8-18 17:52:14...
Page 3 RUS-WU364 WU366-M-060818.indd 3 2006-8-18 17:52:14...
Page 4 � RUS-WU364 WU366-M-060818.indd 4 2006-8-18 17:52:15...
Page 5 RUS-WU364 WU366-M-060818.indd 5 2006-8-18 17:52:29...

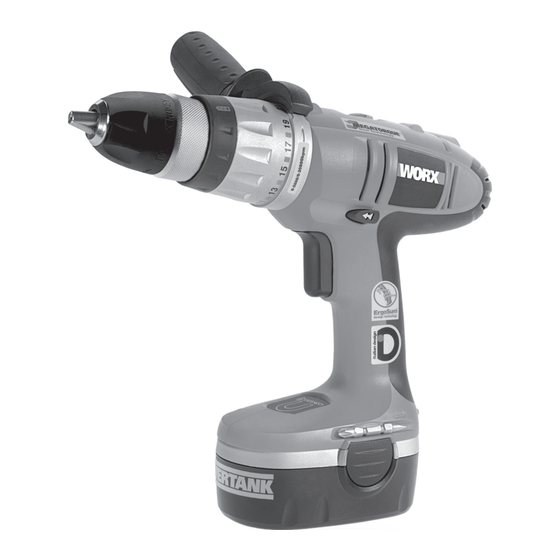

Page 6 HAMMER OR DRILLING CONTROL VARIABLE CLUTCH CHUCK BATTERY PACK BATTERY PACK LATCH CHARGER 10. CHARGED INDICATOR LIGHT 11. CHARGING INDICATOR LIGHT 12. SCREW DRIVER BIT 13. BUBBLE LEVEL 14. AUXILIARY HANDLE 15. MAGNETIC TRAY Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 6 2006-8-18 17:52:35...
Page 7: Technical Data
60Nm Mechanical gears Chuck capacity 13mm Steel 13mm Max. drilling Wood 38mm capacity Masonry 16mm Charging time 1hour (approx.) ---------- Battery pack 1.7Ah Ni-Cd 2.0Ah Ni-Cd 2.0Ah Ni-MH ---------- Machine weight 2.5Kg Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 7 2006-8-18 17:52:36...
Page 8: Noise And Vibration Data
Use good quality accessories marked with a well-known brand name. Choose the bits according to the work you intend to undertake. Refer to the accessory packaging for further details. Store personnel can also help and advise. Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 8 2006-8-18 17:52:36...
Page 9: Safety Instructions
Do not use the power tool if the switch shock. does not turn it on and off. Any power tool that cannot be controlled with the Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 9 2006-8-18 17:52:37...
Page 10 13.Battery pack and charger will be warm injury and ﬁre. during charging this is normal. d) When battery pack is not in use, keep 14.When not in use, remove a charged battery Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 10 2006-8-18 17:52:37...
Page 11 For eye contact, rinse thoroughly with clean water and seek medical Always charge battery pack treatment immediately. between temperatures 0 C to 30 Do not burn Wear dust mask Wear eye protection Wear ear protection Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 11 2006-8-18 17:52:39...
Page 12: Operating Instructions
30mins, the red light (a) will begin to center. ﬂash slowly indicating the battery pack is dead. NOTE Repaired battery packs are still usable but should not be expected to perform as much work as new battery packs. Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 12 2006-8-18 17:52:40...
Page 13 LO (mark is 1) or HI PACK (mark is 2) speeds. A slide switch is located on top of the drill to select either LO or HI speed Locate latches on side of battery pack and Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 13 2006-8-18 17:52:41...
Page 14 The bits provided with the drill can be placed in the battery energy has expired (See H). For the storage area located at the side of the drill, manual screwdriver purposes, the chuck is Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 14 2006-8-18 17:52:42...
Page 15: Problem Solution
If you charge a second battery pack immediately after the ﬁrst then the charger can be overheated. Always allow at least 15 minutes rest between battery pack charging. Cordless Hammer Drill RUS-WU364 WU366-M-060818.indd 15 2006-8-18 17:52:42...
Page 16: Warranty Statement
WARRANTY STATEMENT DECLARATION OF CONFORMITY If your WORX product becomes defective due to faulty materials or workmanship within the speciﬁed warranty period of: POSITEC Power Tools (Suzhou) Co., Ltd. No. 11 Yangqing Road, Loufeng Area, Suzhou • 12 months from the date of purchase.
Page 17 ПЕРЕКЛЮЧАТЕЛЬ УДАРНОГО/БЕЗУДАРНОГО СВЕРЛЕНИЯ КОЛЬЦО РЕГУЛИРОВКИ КРУТЯЩЕГО МОМЕНТА ПАТРОН АККУМУЛЯТОРНАЯ БАТАРЕЯ ФИКСАТОР АККУМУЛЯТОРНОЙ БАТАРЕИ ЗАРЯДНОЕ УСТРОЙСТВО 10. ИНДИКАТОР ПОЛНОЙ ЗАРЯДКИ 11. ИНДИКАТОР ПРОЦЕССА ЗАРЯДКИ 12. БИТ-ОТВЕРТКА 13. УРОВЕНЬ 14. ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА 15. МАГНИТ ДЛЯ ШУРУПОВ Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 17 2006-8-18 17:52:43...
Page 18: Технические Характеристики
Максимальный момент 60Nm Механические передачи Патрон 13мм Сталь 13мм Макс. диаметр Дерево 38мм сверления Кирпич 16мм Время зарядки 1 час (прибл.) ---------- Аккумуляторная батарея 1.7Ah Ni-Cd 2.0Ah Ni-Cd 2.0Ah Ni-MH ---------- Вес 2.5Kg Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 18 2006-8-18 17:52:44...
Page 19: Шум И Вибрация
Рекомендуется приобретать все принадлежности в том же магазине, где был куплен инструмент. Используйте качественные принадлежности общеизвестной торговой марки. Выбирайте насадки, соответствующие работе, которую вы намерены выполнить. Более подробные рекомендации указаны на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца. Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 19 2006-8-18 17:52:44...
Page 20: Инструкции По Безопасности
с заземленными поверхностями, убедитесь, что выключатель находится такими, как трубы, радиаторы, в выключенном положении. Переноска плиты и холодильники. инструмента с пальцем на кнопке пуска Риск или включение в сеть электроинструмента поражения электротоком повышается, если Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 20 2006-8-18 17:52:45...
Page 21: Использование Электроинструмента И Уход За Ним
в) Отключайте электроинструмент от 5. ИСПОЛЬЗОВАНИЕ источника электропитания перед АККУМУЛЯТОРНОГО ИНСТРУМЕНТА И выполнением любых регулировок, УХОД ЗА НИМ замены принадлежностей либо при а) Перед установкой аккумулятора хранении. Подобные предохранительные убедитесь, что выключатель Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 21 2006-8-18 17:52:45...
Page 22 16. Аккумуляторная дрель и аккумулятор во время работы нагреваются, это нормально 17. Не сжигайте вышедшие из строя аккумуляторы и не выбрасывайте их вместе с бытовым мусором. Для защиты окружающей среды они подлежат переработке. Сдайте Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 22 2006-8-18 17:52:46...
Page 23: Условные Обозначения
Всегда заряжайте аккумулятор при температурах от 0ºС до 30ºС. попадания в глаза тщательно промойте их чистой водой и срочно обратитесь за медицинской помощью. Не поджигать Наденьте респиратор Наденьте защитные очки Наденьте наушники Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 23 2006-8-18 17:52:47...
Page 24: Зарядка Аккумуляторной Батареи
(см. таблицу ниже). Если это происходит, ЕСЛИ АККУМУЛЯТОРНАЯ БАТАРЕЯ вставьте новую аккумуляторную батарею, ОСТАВЛЕНА В ЗАРЯДНОМ чтобы определить, работает ли зарядное УСТРОЙСТВЕ устройство. Если новая батарея заряжается Если полностью заряженная аккумуляторная правильно, то старая батарея неисправна Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 24 2006-8-18 17:52:48...
Page 25 C).. Это важно, поскольку может предотвратить от шуруповерта. ( Рис. B). После подзарядки серьезное повреждение аккумуляторной поставьте его обртно, просто вдвинув в гнездо батареи. и слегка нажав. 3. Никогда не храните зарядное устройство Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 25 2006-8-18 17:52:49...
Page 26: Быстрозажимной Патрон
кольца на более высокое значение. Крутящий момент уменьшается при установке 9. ДВУХСКОРОСТНАЯ КОРОБКА поворотного кольца на более низкое значение. ПЕРЕДАЧ Установите поворотное кольцо в желаемое Инструмент оснащен двухскоростной положение: коробкой передач. Переключение скоростей Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 26 2006-8-18 17:52:49...
Page 27: Возможные Проблемы
1. ПОЧЕМУ ДРЕЛЬ НЕ ЗАПУСКАЕТСЯ использовать только находящиеся ПРИ НАЖАТИИ НА ВЫКЛЮЧАТЕЛЬ? в хорошем состоянии сверла из Переключатель направления вращения быстрорежущей инструментальной установлен в среднее положение и блокирует стали (HSS). выключатель .Разблокируйте выключатель, Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 27 2006-8-18 17:52:50...
Page 28: Техническое Обслуживание
затем начать подзарядку. Если вы заряжаете в местный центр утилизации для надлежащей второй аккумулятор сразу после первого, переработки. зарядное устройство может перегреться. Всегда необходимо делать не менее 15 минут перерыва между зарядками аккумуляторов. Дрель Аккумуляторная Ударная RUS-WU364 WU366-M-060818.indd 28 2006-8-18 17:52:50...
Page 29: Декларация Соответствия
требуйте у продавца проверки его надлежащего Jiangsu 215021, P. R. China качества и комплектности, а также правильного Заявляем, что продукция, заполнения гарантийных талонов. Гарантийный Марки ремонт производиться только при наличии WORX Дрель аккумуляторная ударная правильно оформленного гарантийного талона. Моделей Гарантия не распространяется на...
Page 30 RUS-WU364 WU366-M-060818.indd 30 2006-8-18 17:52:51...
Page 31 RUS-WU364 WU366-M-060818.indd 31 2006-8-18 17:52:51...
Page 32 RUS-WU364 WU366-M-060818.indd 32 2006-8-18 17:52:51...
