¡Peligro de accidentes
y lesiones!
• Este producto no está diseñado para
que sea utilizado por personas (inclui-
dos niños) con capacidades físicas,
sensoriales o mentales limitadas o
bien falta de experiencia y/o falta
de conocimiento, a no ser que sean
supervisadas por una persona respon-
sable de su seguridad o se les hayan
proporcionado instrucciones sobre
cómo utilizar el producto. Los niños
deberán estar siempre bajo vigilancia
con el fin de asegurar que no jueguen
con el producto.
Daños en el aparato
• No someta el equipo de radiotrans-
misión a temperaturas elevadas,
radiación directa del sol, fuertes
vibraciones ni a elevados esfuerzos
mecánicos.
• No utilice sustancias químicas agresi-
vas para limpiarlo.

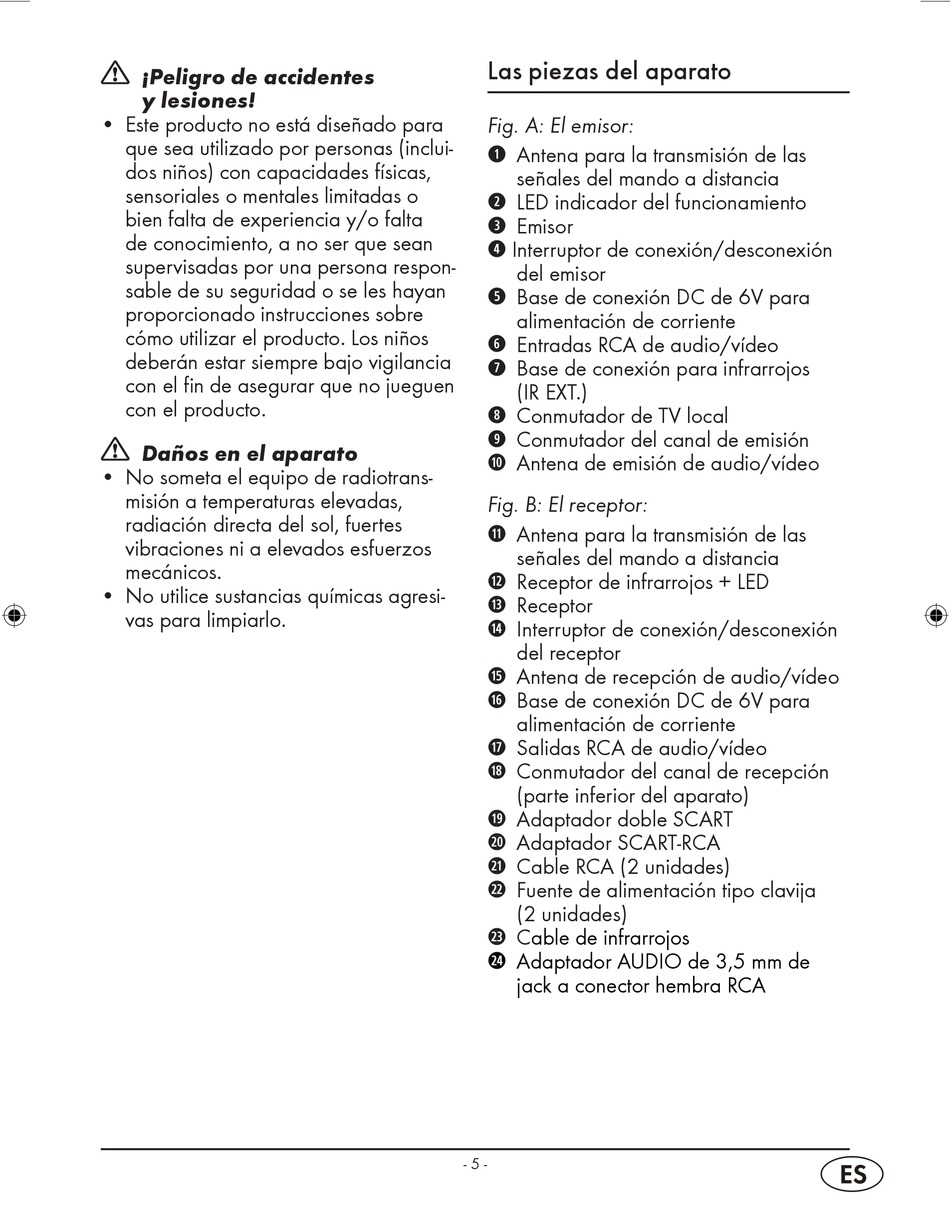

Las piezas del aparato

Fig. A: El emisor:
q Antena para la transmisión de las
señales del mando a distancia
w LED indicador del funcionamiento
e Emisor
r Interruptor de conexión/desconexión
del emisor
t Base de conexión DC de 6V para
alimentación de corriente
y Entradas RCA de audio/vídeo
u Base de conexión para infrarrojos
(IR EXT.)
i Conmutador de TV local
o Conmutador del canal de emisión
a Antena de emisión de audio/vídeo
Fig. B: El receptor:
s Antena para la transmisión de las
señales del mando a distancia
d Receptor de infrarrojos + LED
f Receptor
g Interruptor de conexión/desconexión
del receptor
h Antena de recepción de audio/vídeo
j Base de conexión DC de 6V para
alimentación de corriente
k Salidas RCA de audio/vídeo
l Conmutador del canal de recepción
(parte inferior del aparato)
1( Adaptador doble SCART
2) Adaptador SCART-RCA
2! Cable RCA (2 unidades)
2@ Fuente de alimentación tipo clavija
(2 unidades)
Cable de infrarrojos
2#
2$ Adaptador AUDIO de 3,5 mm de
jack a conector hembra RCA
- 5 -
