Summary of Contents for WELLTECH WELLTECH WT 40458

  • Page 3: Table Of Contents

    Index Intended use Package contents Technical data Safety instructions The device components Glossary of useful concepts Power supply Setting up the device Connecting the transmitter Connecting the receiver Improving the transmission quality Transmitter connection examples Special connection examples Channel configuration (parallel operation) Expansion options Cleaning Troubleshooting...

  • Page 4: Intended Use

    Intended use The device in intended exclusively for private, non-commercial use. The radio transmission set is suitable for audio and video equipment, such as: • Televisions • SAT receiver/set top boxes • DVD/CD players • • etc. The equipment must have the appropriate AV inputs/outputs.

  • Page 5: Safety Instructions

    Safety instructions • Please read the following information carefully. • The operating manual must be stored safely and passed on to any future owners of the radio transmission set. • Only use the product for the intended purpose as described in this operating manual.
  • Page 6 Should it become damaged, contact your nearest authorised customer service centre or your dealer to have it replaced. Risk of fire! • Avoid plugging in the connector power pack immediately after moving the radio transmission set from a cold environment to a warm one.

  • Page 7: The Device Components

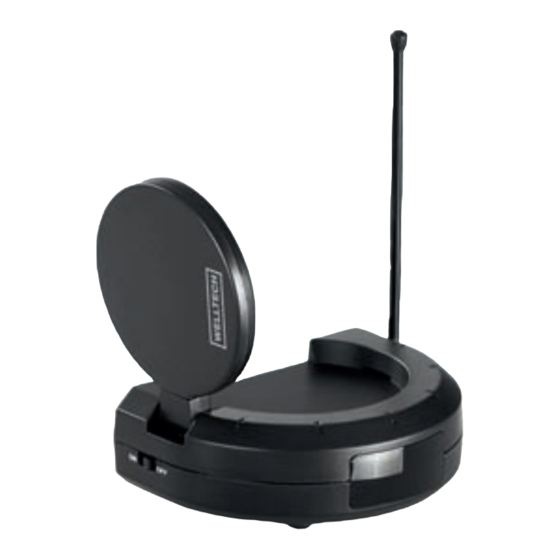

    The device components Fig. A: The transmitter: q Antenna for transmission of the remote control signals w LED status indicator e Transmitter r Transmitter on/off switch t DC 6V connection socket for the supply voltage y Audio/video CINCH inputs u Infrared connection port (IR EXT.) i Local TV switch o Transmission channel switch a Audio/video transmission antenna...

  • Page 8: Power Supply

    • Composite video signal (CVBS) CVBS (colour, video, blank and sync), generally called composite video, refers to a normal video connection (VIDEO). The video signal is carried by a CINCH cable, generally labelled in yellow. • SCART (EURO-SCART) Abbreviation for Syndicat des Con- structeurs d´Appareils Radio Recep- teurs et Televiseurs.

  • Page 9: Connecting The Receiver

    Note: Observe the colour coding: • "White" CINCH plug to white CINCH socket • "Red" CINCH plug to red CINCH socket • "Yellow“ CINCH plug to yellow CINCH socket. Connect the SCART double adapter (1() to the AV socket of your transmis- sion source (e.g.

  • Page 10: Improving The Transmission Quality

    Plug the SCART-CINCH adapter (2)) into the SCART socket of your TV. Connect the receiver to the other connector power pack using the 6 V DC connection socket (j). Connect the connector power pack (2@) with a 230V ~ /50 Hz wall socket. Use the "ON/OFF"...

  • Page 11: Special Connection Examples

    Special connection examples PC as transmission source You can transmit video signals from your PC if the PC has a graphics card with VIDEO output. For sound, use the 3.5 mm mini-stereo to CINCH female AUDIO adapter (2$). Connect the transmitter (e) to the video output of the graphics card.

  • Page 12: Cleaning

    Note: If you would like to control one de- vice with multiple transmitters (e), you should only have one transmitter switched on at a time. This prevents transmission disruptions. Transmitter Receiver Cleaning Risk of electric shock! Disconnect the connector power pack (2@) from the wall socket if you would like to clean the radio transmission set.

  • Page 13: Disposal

    EMC directive 2004/108/EC and the low voltage directive (LVD) 2006/95/EC. Importer KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Warranty and service You receive a 3-year warranty for this device as of the purchase date.
  • Page 14 DES Ltd Units 14-15 Bilston Industrial Estate Oxford Street Bilston WV14 7EG Tel.: 0870/787-6177 Fax: 0870/787-6168 e-mail: support.uk@kompernass.com Irish Connection Harbour view Howth Co. Dublin Tel: 00353 (0) 87 99 62 077 Fax: 00353 18398056 e-mail: support.ie@kompernass.com - 12 -...
  • Page 15 INDHOLDSFORTEGNELSE: Bestemmelsesmæssig anvendelse Medfølger ved køb Tekniske data Sikkerhedsanvisninger Apparatets dele Lille medieinfo Spændingsforsyning Opstart af apparatet Tilslutning af senderen Tilslutning af modtageren Forbedring af overføringskvaliteten Eksempler på tilslutning af senderen Særlige tilslutningseksempler Kanalindstilling (parallelfunktion) Udvidelsesmuligheder Rengøring Fejlsøgning Bortskaffelse CE-konformitet Importør Garanti og service Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet første gang, og...

  • Page 16: Bestemmelsesmæssig Anvendelse

    Bestemmelsesmæssig anvendelse Apparatet må udelukkende anvendes til privat brug. Det trådløse overførsels-sæt kan anvendes til audio- og videoapparater som f.eks.: • TV-apparat • SAT-modtager/Set Top Box • DVD/CD-afspiller • • etc. med AV-ind-/udgange. Det bestemmel- sesmæssige anvendelsesområde for det trådløse overførsels-sæt muliggør: •...

  • Page 17: Sikkerhedsanvisninger

    Sikkerhedsanvisninger • Du bedes læse de følgende informa- tioner omhyggeligt igennem. • Betjeningsvejledningen skal opbeva- res omhyggeligt og gives videre sam- men med det trådløse overførsels-sæt, hvis dette gives videre til andre. • Brug kun produktet til de bestemmel- sesmæssige anvendelsesområder som angivet i betjeningsvejledningen.

  • Page 18: Apparatets Dele

    • Stil ikke åbne brandkilder, f.eks. stea- rinlys, lige foran eller på apparatet. • Stil ikke genstande, som er fyldt med vand på apparatet (f.eks. vase). • Du må ikke afdække netdelene, da de bliver meget varme under drift. Fare for kvælning! •...

  • Page 19: Lille Medieinfo

    Lille medieinfo • DC ( Direct Current, engelsk forkortelse for jævnstrøm, -spænding, som f.eks. leve- res af batterier og netdele. I modsæt- ning hertil står AC ( ~ ) for vekselstrøm, -spænding, som findes i husinstallatio- ner (f.eks. 230V AC). • Netdel Komponent, som er integreret i netstikket, som omdanner husets vekselspænding til den spænding (f.eks.

  • Page 20: Spændingsforsyning

    Spændingsforsyning De medfølgende netdele er afprøvet af TÜV Rheinland. De er dermed beregnet til netdrift 230V ~ /50Hz. Opstart af apparatet Tag først alle apparatets dele ud af emballagen, og fjern alle emballage- og klæbefolier. Vigtige informationer inden opstart: Producenten anbefaler at afbryde net- delene fra strømnettet - selv om anlægget er slukket (sender el- ler modtager) - eller at anvende...

  • Page 21: Tilslutning Af Modtageren

    Bemærk: Undgå direkte anbringelse af sende- dioderne på sendekildens infrarød- modtager. Almindelige fjernbetje- ningskommandoer kan nu udføres som normalt. Bemærk: Brug de øvrige sendedioder til andre apparater. Disse apparater kan så for- bindes med sendekilden. Forbind sen- deren (e) med en af netdelene (2@) via 6 V DC-tilslutningsbøsningen (t).

  • Page 22: Eksempler På Tilslutning Af Senderen

    • Indstil en anden position for infrarød- kablets sendedioder (2#) på sendekil- dens infrarød-modtager. Kvaliteten for fjernbetjeningssignalet forbedres. • Prøv en anden kanal, enten A, B, C eller D. • Afhængigt af billedkilden (DVD-afspil- ler, SAT-modtager, videoafspiller osv.) og billedindholdet (med mange lyse steder) kan der optræde overstyring af billedet ved kombination med be- stemte tv-apparater.

  • Page 23: Kanalindstilling (Parallelfunktion)

    Kanalindstilling (parallelfunktion) Bemærk: Dataene/signalerne, som udsendes af senderen, er ikke krypterede. Der- med er det muligt, at andre kan lytte med i modtageområdet ved brug af et kompatibelt apparat. Dette er en såkaldt "åben standard”. Vælg mellem 4 forskellige kanaler. Bemærk: Dermed kan du anvende op til 4 sen- dere (e) i din umiddelbare nærhed.

  • Page 24: Bortskaffelse

    EMC-direktivet 2004/108/ EC og lavspændingsdirektivet (LVD) 2006/95/EC. Importør KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Garanti og service På dette apparat får du 3 års garanti fra købsdatoen. Apparatet er produceret omhyggeligt og inden levering afprøvet...
  • Page 25 Dine juridiske rettigheder indskrænkes ikke ved denne garanti. Kompernass Service Danmark Kratbjerg 212 DK-3480 Fredensborg Tel.: +45 4824 5330 Fax: +45 4824 5320 e-mail: support.dk@kompernass.com...
  • Page 26 - 24 -...
