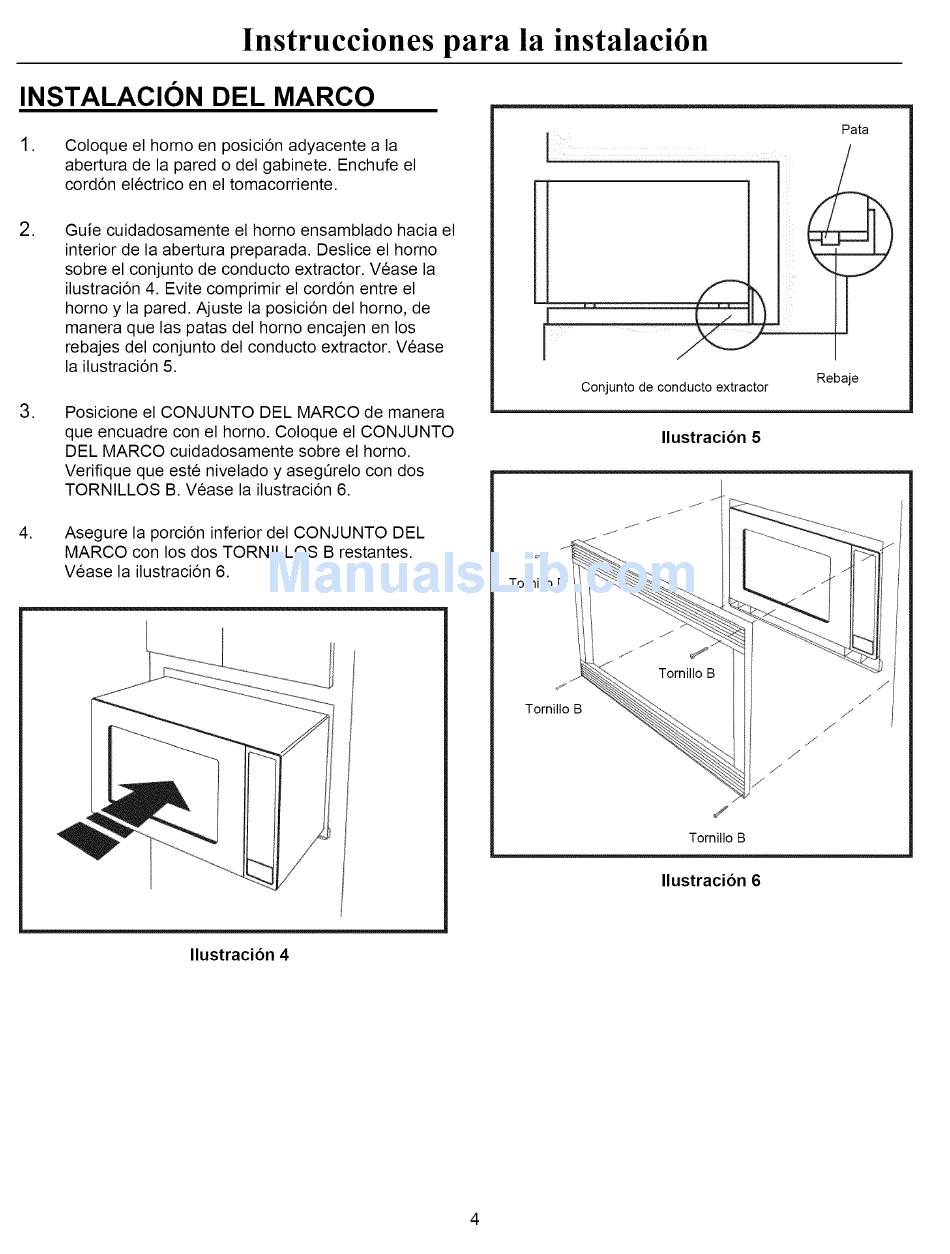

Instrucciones
para la instalaci6n
INSTALAClON
DEL MARCO
,
Coloque el homo en posici6n adyacente a la
abertura de la pared o del gabinete. Enchufe el
cord6n electrico en el tomacorriente.
,
Guie cuidadosamente
el homo ensamblado hacia el
interior de la abertura preparada. Deslice el homo
sobre el conjunto de conducto extractor. V6ase la
ilustraci6n 4. Evite comprimir el cord6n entre el
homo y la pared. Ajuste la posici6n del homo, de
manera que las patas del homo encajen en los
rebajes del conjunto del conducto extractor. V6ase
la ilustraci6n 5.
,
Posicione el CON JUNTO DEL MARCO de manera
que encuadre con el homo. Coloque el CON JUNTO
DEL MARCO cuidadosamente
sobre el homo.
Verifique que est6 nivelado y asegQrelo con dos
TORNILLOS B. V6ase la ilustraci6n 6.
,
Asegure la porci6n inferior del CON JUNTO DEL
MARCO con los dos TORNILLOS B restantes.
V6ase la ilustraci6n 6.
Conjunto de conducto extractor
Rebaje
Pata
Ilustraci6n 5
Tornillo B
/
Tornillo B
/
J
Tornillo B
Ilustraci6n 6
Ilustraci6n 4
