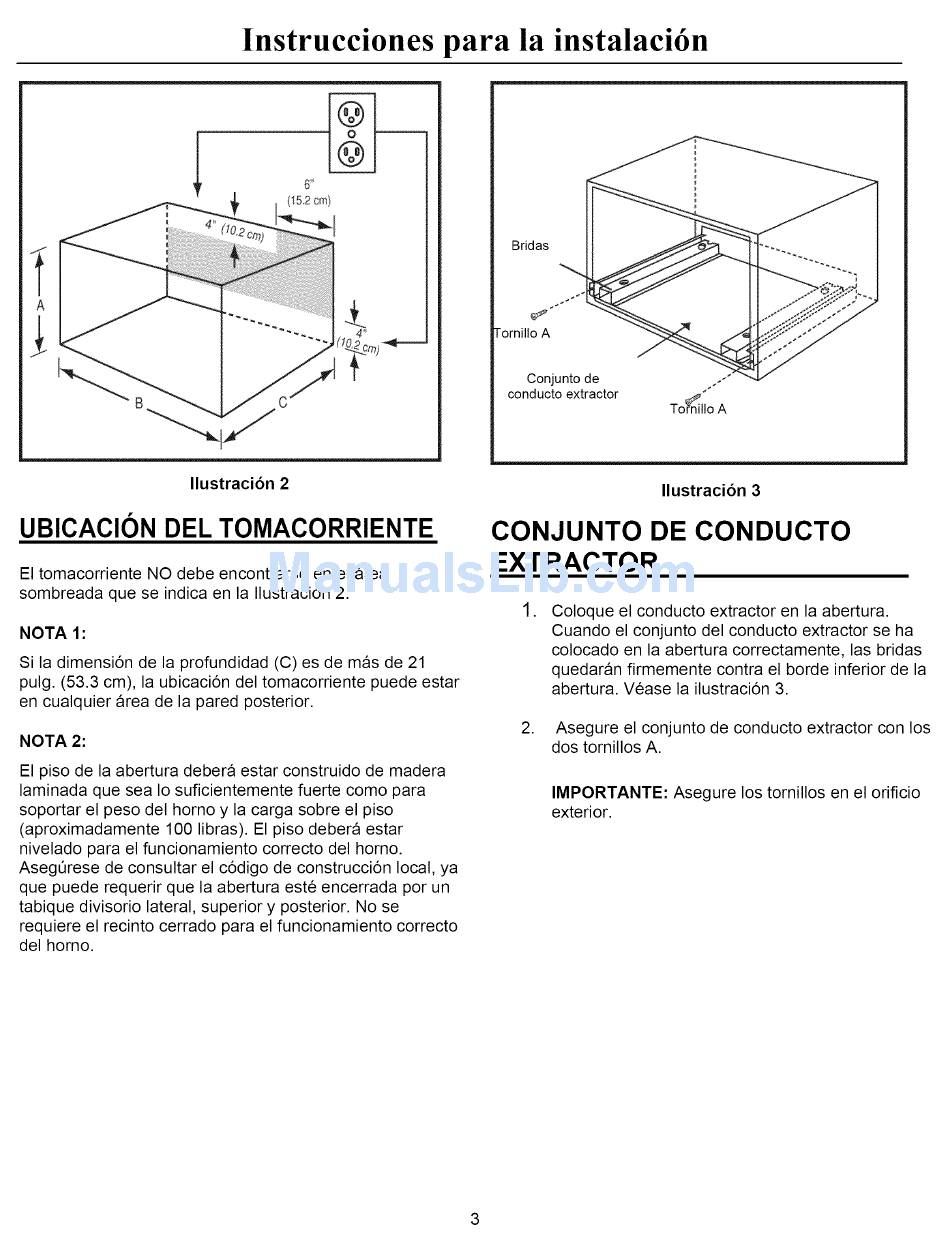

Instrucciones
para la instalaci6n
(15.2 cm}
4j o-/
Ilustraci6n 2
UBICACION DEL TOMACORRIENTE
El tomacorriente NO debe encontrarse en el area
sombreada que se indica en la Ilustraci6n 2.
NOTA 1 :
Si la dimensi6n de la profundidad (C) es de mas de 21
pulg. (53.3 cm), la ubicaci6n del tomacorriente puede estar
en cualquier area de la pared posterior.
NOTA 2:
El piso de la abertura debera estar construido de madera
laminada que sea Io suficientemente
fuerte como para
soportar el peso del homo y la carga sobre el piso
(aproximadamente
100 libras). El piso debera estar
nivelado para el funcionamiento
correcto del homo.
AsegQrese de consultar el c6digo de construcci6n local, ya
que puede requerir que la abertura est6 encerrada por un
tabique divisorio lateral, superior y posterior. No se
requiere el recinto cerrado para el funcionamiento
correcto
del homo.
Bridas
rornilloA
Conjunto de
conducto extractor
J
Tornillo A
Ilustraci6n 3
CON JUNTO DE CONDUCTO
EXTRACTOR
,
Coloque el conducto extractor en la abertura.
Cuando el conjunto del conducto extractor se ha
colocado en la abertura correctamente,
las bridas
quedaran firmemente contra el borde inferior de la
abertura. V6ase la ilustraci6n 3.
2.
Asegure el conjunto de conducto extractor con los
dos tornillos A.
IMPORTANTE:
Asegure los tornillos en el orificio
exterior.
