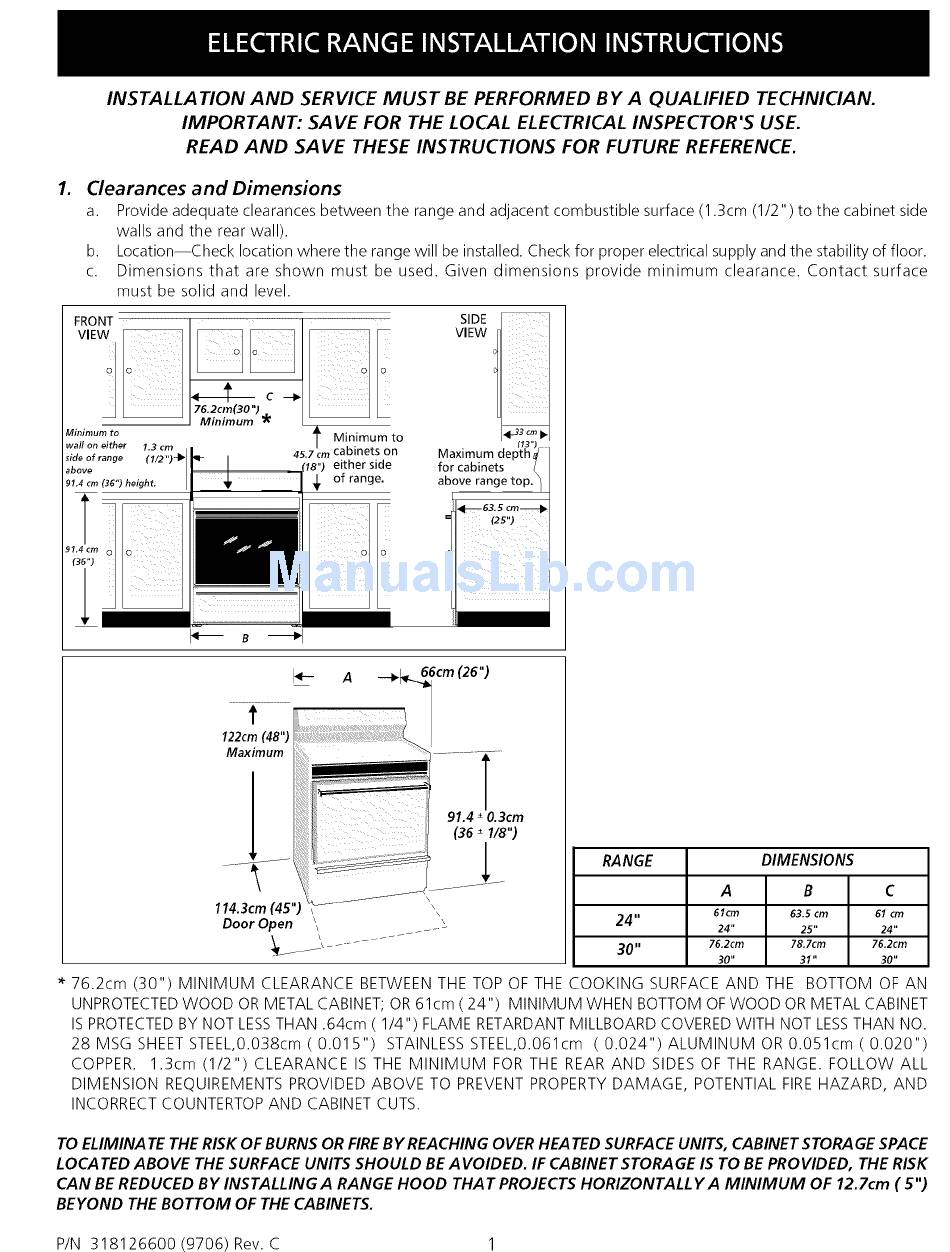

INSTALLATION
AND
SERVICE
MUST
BE PERFORMED
BY A QUALIFIED
TECHNICIAN.
IMPORTANT:
SAVE FOR THE LOCAL
ELECTRICAL
INSPECTOR'S
USE.
READ AND
SAVE
THESE INSTRUCTIONS
FOR FUTURE
REFERENCE.
.
Clearances
and Dimensions
a.
Provide adequate clearances between the range and adjacent combustible surface (1.3cm (1/2
I'
)
to the cabinet side
walls and the rear wall).
b.
Location--Check location where the range will be installed. Check for proper electrical supply and the stability of floor.
c.
Dimensions that are shown must be used. Given dimensions
provide minimum
clearance. Contact surface
must be solid and level.
SIDE
VIEW
FRONI
t
Minimum to
4g.7 cm
cabinets
on
either side
_
of range.
Minimum
to
14_33 cm
ID
wall on either
1.3 cm
Maximum
de -_''/'ptn_
I
side of range
for cabinets
/
above
above
range top._
91.4 cm (36") height.
o
i
I_
A
___66cm
(26")
t
122cm (48")
Maximum
......................
91.4±0.3cm
(36 ÷ 1/8")
114.3cm(45")
Door
Open
_\
........
RANGE
DIMENSIONS
A
B
C
24"
61cm
63.5
cm
61 cm
24"
25"
24"
....... _ _
30"
76,2cm
78,7cm
76,2cm
30"
31"
30"
"76.2cm
(30") MINIMUM
CLEARANCE BETWEEN THE TOP OF THE COOKING SURFACE AND THE BOTTOM OF AN
UNPROTECTED WOOD OR METAL CABINET; OR 61cm (24")
MINIMUM WHEN BOTTOM OFWOOD OR METAL CABINET
IS PROTECTEDBY NOT LESSTHAN .64cm (1/4") FLAME RETARDANT MILLBOARD COVEREDWITH NOT LESSTHAN NO.
28MSG
SHEETSTEEL,O.O38cm(0.015")
STAINLESSSTEEL,O.061cm (0.024")ALUMINUM
ORO.O51cm(0.020")
COPPER. 1.3cm (1/2")CLEARANCE
IS THE MINIMUM
FOR THE REAR AND SIDES OF THE RANGE. FOLLOW ALL
DIMENSION REQUIREMENTS PROVIDED ABOVE TO PREVENT PROPERTYDAMAGE, POTENTIAL FIRE HAZARD, AND
INCORRECTCOUNTERTOP AND CABINET CUTS.
TO ELIMINATE THE RISK OF BURNS OR FIREB Y REACHING OVER HEA TED SURFACE UNITS, CABINET STORAGE SPACE
LOCATED ABOVE THE SURFACE UNITS SHOULD BE AVOIDED. IF CABINET STORAGE IS TO BE PROVIDED, THE RISK
CAN BE REDUCED BY INSTALLING A RANGE HOOD THAT PROJECTSHORIZONTALL Y A MINIMUM
OF 12.7cm (5")
BEYOND THE BOTTOM OF THE CABINETS.
P/N 318126600
(9706) Rev. C
1
