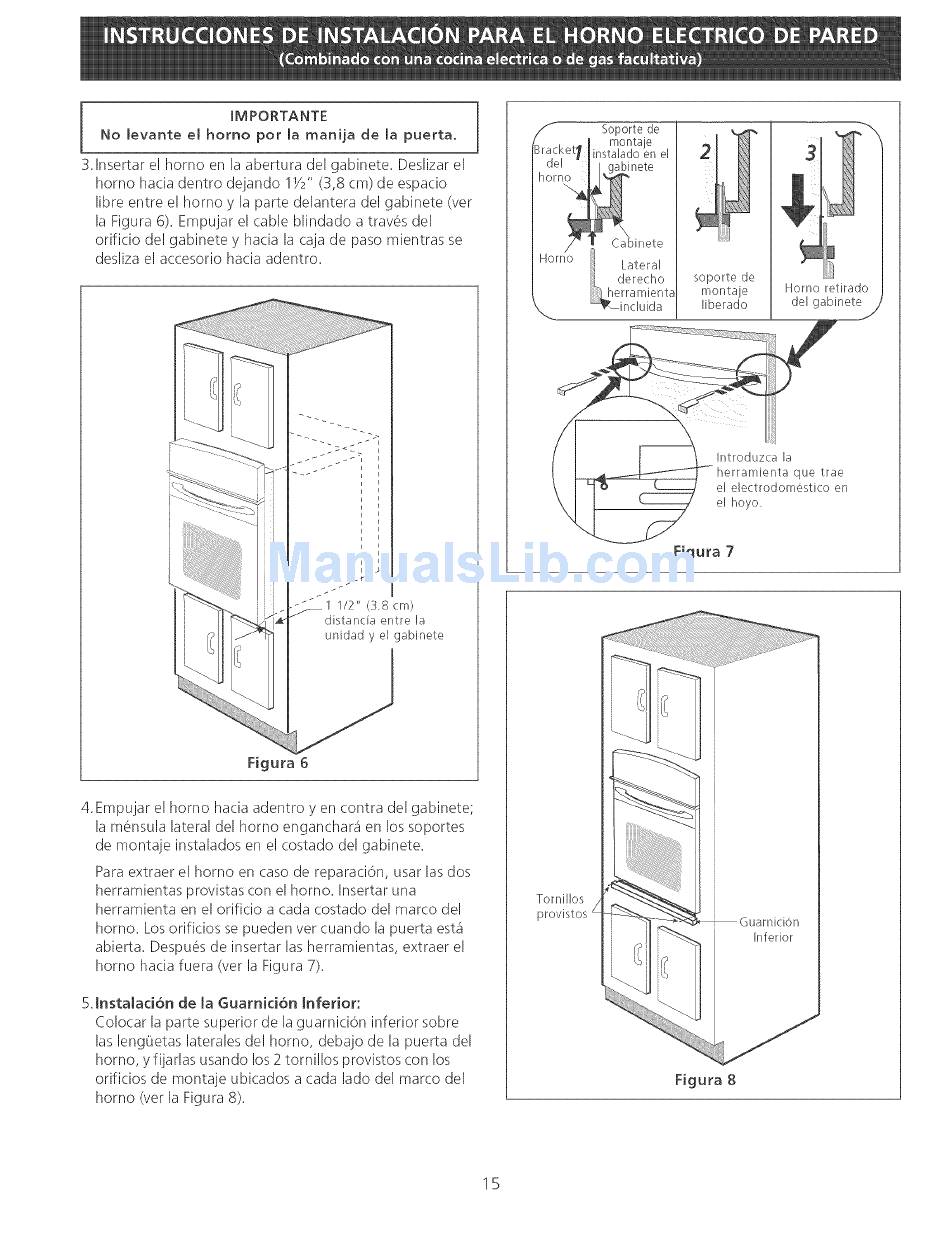

Frigidaire PLEB30T9FCE Installation Instructions Manual page 15

IMPORTANTE
No levante et homo pot la manija de la puerta.
3.1nsertar el horno en la abertura del gabinete. Deslizar el
homo hacia dentro dejando lY2" (3,8 cm) de espacio
libre entre el homo y la parte delantera del gabinete (ver
la Figura 6). Empujar el cable blindado a traves del
orifido del gabinete y hacia la caja de paso mientras se
desliza el accesorio hacia adentro.
I/2" (38 cm)
distanda entre la
unidad y el gabinete
Figura 6
4. Empujar el horno hacia adentro yen contra del gabinete;
la mensula lateral del homo enganchara en los soportes
de montaje instalados en el costado del gabinete.
Rata extraer el homo en caso de reparaci6n, usar las dos
herramientas provistas con el horno. Insertar una
herramienta en el orificio a cada costado del marco del
homo. Los orificios se pueden vet cuando la puerta est&
abierta. Despues de insertar las herramientas, extraer el
homo hacia fuera (ver la Figura 7).
5.tnstalad6n de la Guamid6n Inferior:
Colocar la parte superior de la guarnici6n inferior sobre
las lengOetas laterales del homo, debajo de la puerta del
homo, y fijarlas usando los 2 tornillos provistos con los
orificios de montaje ubicados a cada lado del marco del
homo (ver la Figura 8).
Soporte de
monta e
Bracket1 instaadoene
del - / gabinete
horn_ _\
/_ inete
Homo Lateral
I_ derecho
_-_rra mienta
\ _incluida I
soporte de
montaje
liberado
Horno retirado
del gabinete
Introduzca la
que trae
el electrodomestico en
el hoyo.
Figura 7
Tornillos
I
Suarnicion
Inferior
Figura 8
15
