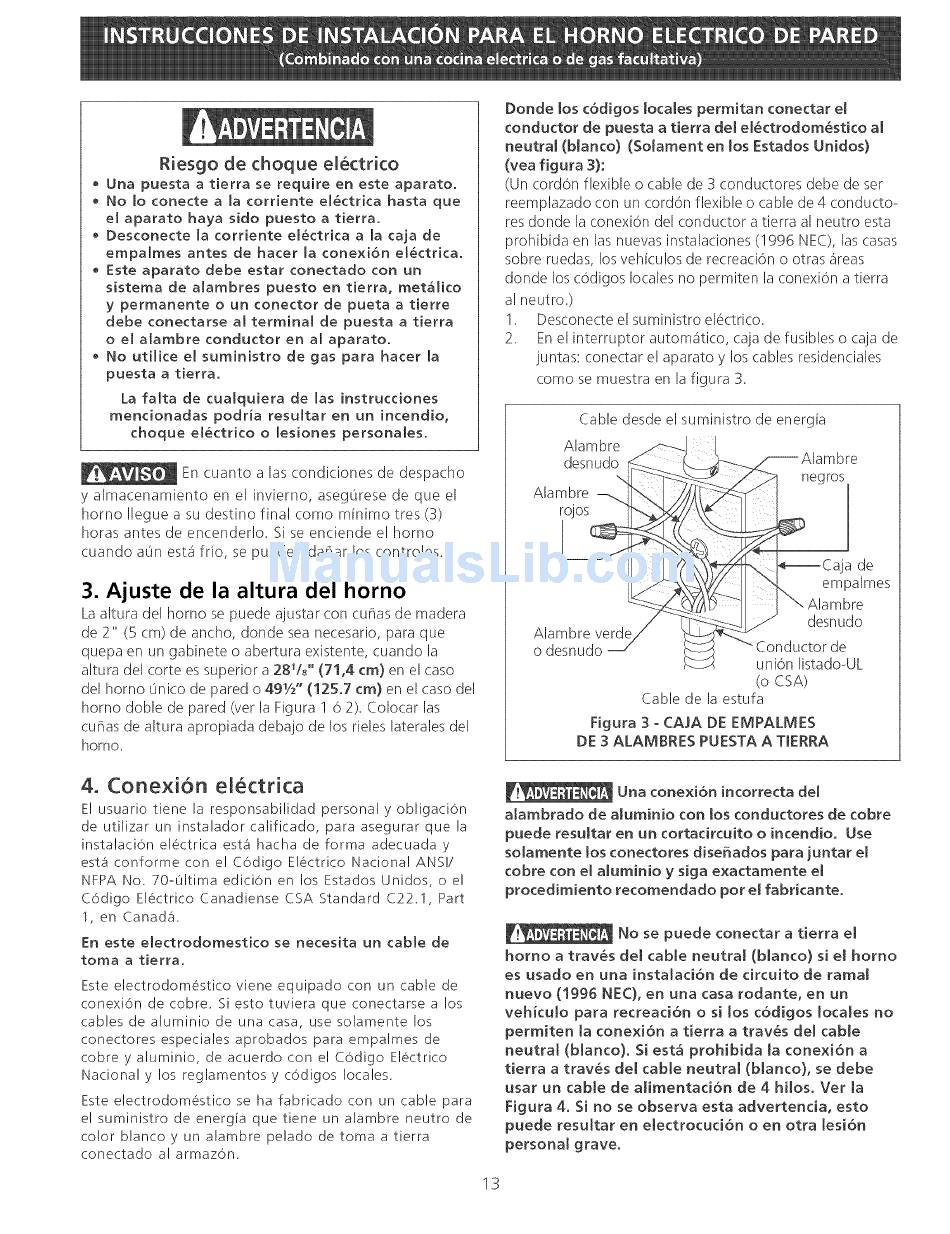

Frigidaire PLEB30T9FCE Installation Instructions Manual page 13

Riesgo de choque el6ctrico
o Una puesta a tierra se require en este aparato.
o No 1o conecte a [a corriente el_ctrka hasta que
el aparato haya sido puesto a tierra.
, Desconecte [a corriente el_ctrka a [a ca]a de
empalmes antes de hater [a conexi6n etectrica.
Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, met_[ico
y permanente o un conector de pueta a tierre
debe conectarse a[ terminal de puesta a tierra
o el alambre conductor en a[ aparato,
No utilke el suministro de gas para hacer Ja
puesta a tierra.
La faJta de cualquiera de [as instrucdones
mendonadas podria resultar en un incendio,
choque etectrko o lesiones personales.
En cuanto a las condiciones de despacho
y almacenamiento en el invierno, asegOrese de que el
homo Ilegue a su destino final como minimo tres (3)
horas antes de encenderlo. Si se enciende el homo
cuando alan esta ffio, se pueden dafiar los controles.
3. Ajuste de la altura del horno
La altura del homo se puede ajustar con cufias de madera
de 2" (5 cm) de ancho, donde sea necesario, para que
quepa en un gabinete o abertura existente, cuando la
altura del corte es superior a 281/? ' (71,4 cm) en el caso
del homo Oni(o de pared o 49W' (!25.7 cm) en el caso del
homo doble de pared (ver la Figura 1 6 2). Colocar las
cu_ias de altura apropiada debajo de los rieles laterales del
horno.
Donde los c6digos locales permitan conectar e[
conductor de puesta a tierra de[ e[_ctrodom_stico a[
neutral (blanco) (Solament en los Estados Unidos}
(yea figura 3}:
(Un cordon flexible o cable de 3 conductores debe de ser
reemplazado con un cordon flexible o cable de 4 conducto-
res donde la conexi6n del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones (1996 NEC), las casas
sobre ruedas, los vehk:ulos de recreaci6n o otras areas
donde los c6digos locales no permiten la conexion a tierra
al neutro.)
1. Desconecte el suministro electrico.
2. En el interruptor automatico, caja de fusibles o caja de
juntas; conectar el aparato y los cables residenciales
como se muestra en la figura 3.
Cable desde el suministro de energla
Alambre
desnudo
negros
Alambre
rojos
ija de
empalmes
Alambre verde
o desnudo
desnudo
uni6n listado-UL
(o CSA)
Cable de la estufa
Figura 3 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TtERRA
4. Conexi6n el@ctrica
El usuario tiene la responsabilidad personal y obligaci6n
de utilizar un instalador calificado, para asegurar que la
instalaci6n electrica est4 hacha de forma adecuada y
est4 conforme con e! C6digo Electrice Nacional ANS!/
NFPA No. 70-01tima edici6n en los Estados Unidos, o e!
C6digo Electrico Canadiense CSA Standard C22.1, Part
1, en Canada.
En este eJectrodomestico se necesita un cable de
toma a tierra.
Este electrodomestico viene equipado con un cable de
conexi6n de cobre. Si esto tuviera que conectarse a los
cables de aluminio de una casa, use solamente los
conectores especiales aprobados para empalmes de
cobre y aluminio, de acuerdo con el C6digo Electrico
Nacional y los reglamentos y c6digos locales,
Este electrodomestico se ha fabricado con un cable para
e! suministro de energia que tiene un alambre neutro de
color blanco y un alambre pelado de toma a tierra
conectado al armaz6n.
Una conexi6n incorrecta de[
alambrado de aluminio con los conductores de cobre
puede resuJtar en un cortacircuito o incendio. Use
so[amente los conectores dise_ados para juntar el
cobre con e[ aiuminio y siga exactamente et
procedimiento recomendado pot el fabdcante.
No se puede conectar a tierra et
homo a trav&s del cab[e neutral (blanco) si e[ homo
es usado en una instalaci6n de circuito de ramaJ
nuevo (!996 NEC), en una casa rodante, en un
vehkulo para recreaci6n o si los c6digos locales no
permiten ta conexi6n a tierra a trav6s de[ cabJe
neutral (blanco). Si est_ prohibida ta conexi6n a
t[erra a trav_s de[ cable neutral (b[anco}, se debe
usar un cable de a[[mentaci6n de 4 h[[os. Vet [a
Figura 4. Si no se observa esta advertenda, esto
puede resu[tar en e[ectrocuci6n o en otra [esi6n
personal grave.
