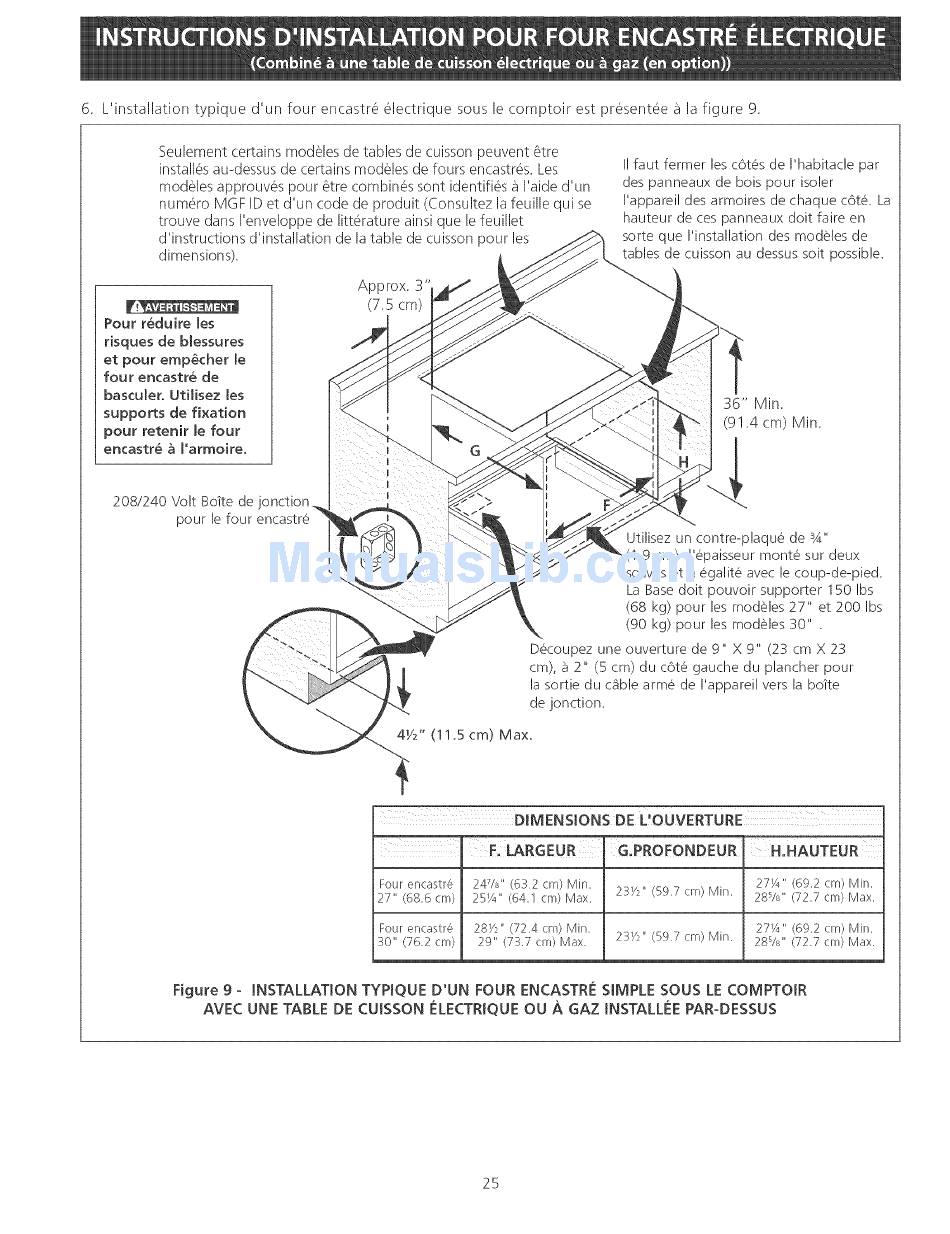

6. L'installation t ypique d'unfour encast@ electrique sous lecomptoir e stp@sent@ a lafigure9.
Seulement certains modeles detables d ecuisson peuvent 6tre
instalBs au-dessus decertains mod¢les defours encast@s. Les
modeles approuves pour6tre combinBs sontidentifies a I'aide d'un
numBro M GF IDetd'un(:ode deproduit (Consultez lafeuille quise
trouve dans I'enveloppe delitterature a insi q uelefeuillet
d'instructions d'installation delatable decuisson p ourles
dimensions).
II faut fermer les c6tes de I'habitacle par
des panneaux de bois pour isoler
I'apparei! des armoires de chaque c6te, La
hauteur de ces panneaux doit faire en
sorte que I'installation des mo@les de
tables de cuisson au dessus soit possible.
F_
Pour r4d@re ies
rbques de blessures
et pour ernp_cher le
four encastre de
basc@er. Utilisez les
supports de fixation
pour retenir le four
encastr4 5 I'armoire.
208/240 Volt Boite de
pour le four encast@
Approx. 3"
(7.5 _.m)
I
I
36" Min.
(91.4 cm) Min.
Utilisez un contre-plaque de :W'
(1.9 cm) d'@aisseur monte sur deux
solives et _ egalite avec le coup-de-pied.
La Base doit pouvoir supporter 150 Ibs
(68 kg) pour les mo@les 27" et 200 Ibs
(90 kg) pour les mo@les 30" .
Decoupez une ouverture de 9" X 9" (23 cm X 23
cm), a 2" (5 cm) du cBte gauche du plancher pour
la sortie du c_ible arm6 de I'appareil vers la boite
de jorlctiorl.
41/2" (11.5 cm) Max.
F. LARGEUR G.PROFONDEUR H,HAUTEUR
Four erlcastr_ 24%" (632 cm) Min, 27Y4" (69.2 cm) Min.
27" (68,6 cm) 25Y4" (64.I cm) Max. 23Y2"(59.7 cm) Min. 28%" (72.7 cm) Max.
Four encastr6 28Y2" (72.4 cm) Min. 27Y4" (69.2 cm) Min.
30" (76,2 cm) 29" (73,7 cm) Max. 23Y2"(59.7 cm) Min. 28%" (72.7 cm) Max.
Figure 9 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_ SIMPLE SOUS LE COMPTOtR
AVEC UNE TABLE DE CUtSSON I_LECTRtQUE OU A GAZ tNSTALLleE PAR-DESSUS
