11.Vuelva a montar l alenteal anillodetransici6n conlos
agujeros parainstalar l a manija enelladoderecho del
montaje dela puerta. P arael ajuste apropiado a segure que
laslengOetas deretenci6n enel anillodetransici6n est_n
encima dela lente.

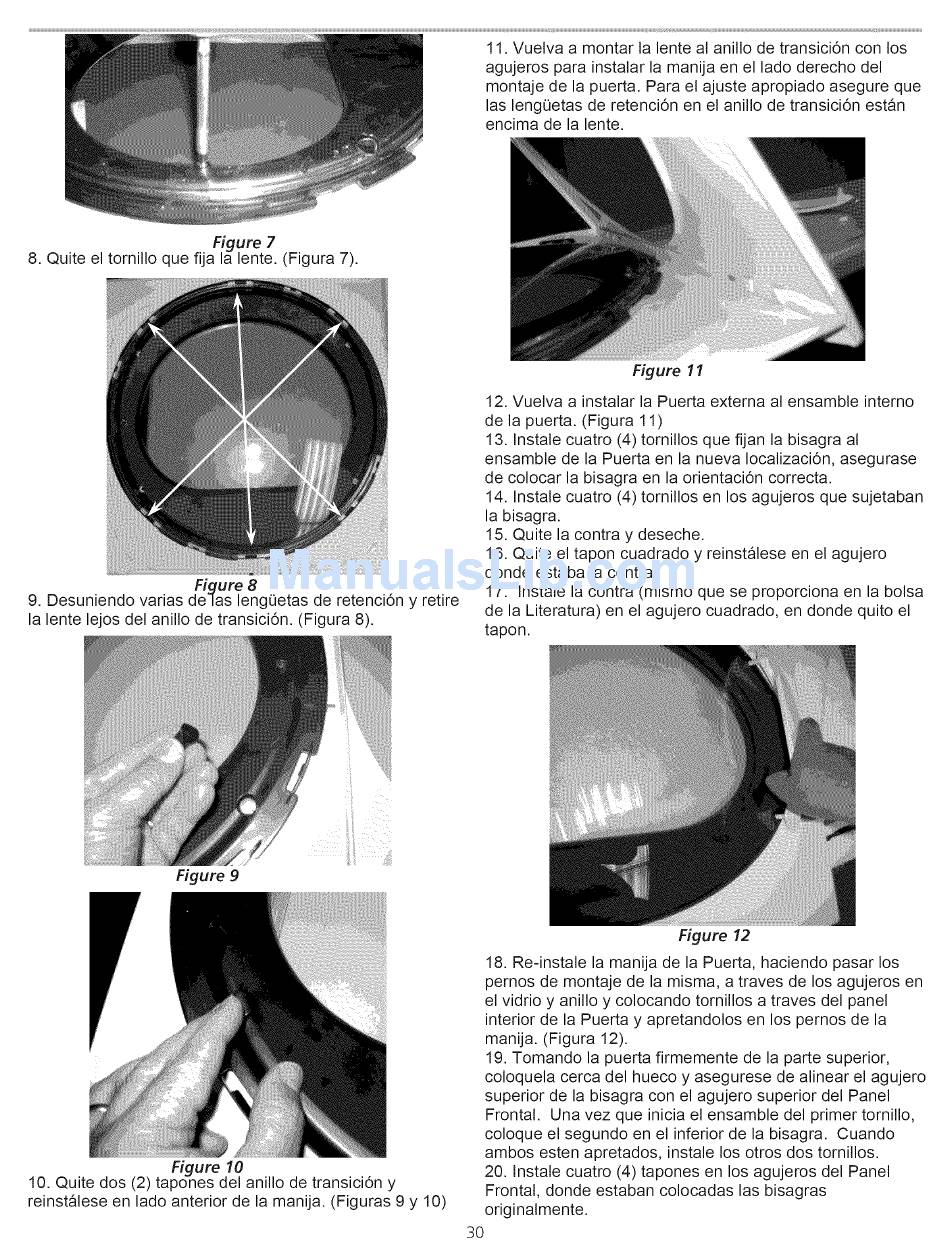

Figure 7
8. Quite el tornillo que fija la lente. (Figura 7).
Figure 8
9. Desuniendo varias deqas lengOetas de retenci6n y retire
la lente lejos del anillo de transici6n. (Figura 8).
Figure 11
12. Vuelva a instalar la Puerta externa al ensamble interno
de la puerta. (Figura 11)
13. Instale cuatro (4) tornillos que fijan la bisagra al
ensamble de la Puerta en la nueva Iocalizaci6n, asegurase
de colocar la bisagra en la orientaci6n correcta.
14. Instale cuatro (4) tornillos en los agujeros que sujetaban
la bisagra.
15. Quite la contra y deseche.
16. Quite el tapon cuadrado y reinst_lese en el agujero
donde estaba la contra.
17. Instale la contra (mismo que se proporciona en la bolsa
de la Literatura) en el agujero cuadrado, en donde quito el
tapon.
Figure 9
Figure 10
10. Quite dos (2) tapones del anillo de transici6n y
reinst_lese en lado anterior de la manija. (Figuras 9 y 10)
Figure 12
18. Re-instale la manija de la Puerta, haciendo pasar los
pernos de montaje de la misma, a traves de los agujeros en
el vidrio y anillo y colocando tornillos a traves del panel
interior de la Puerta y apretandolos en los pernos de la
manija. (Figura 12).
19. Tomando la puerta firmemente de la parte superior,
coloquela cerca del hueco y asegurese de alinear el agujero
superior de la bisagra con el agujero superior del Panel
Frontal. Una vez que inicia el ensamble del primer tornillo,
coloque el segundo en el inferior de la bisagra. Cuando
ambos esten apretados, instale los otros dos tornillos.
20. Instale cuatro (4) tapones en los agujeros del Panel
Frontal, donde estaban colocadas las bisagras
originalmente.
30
